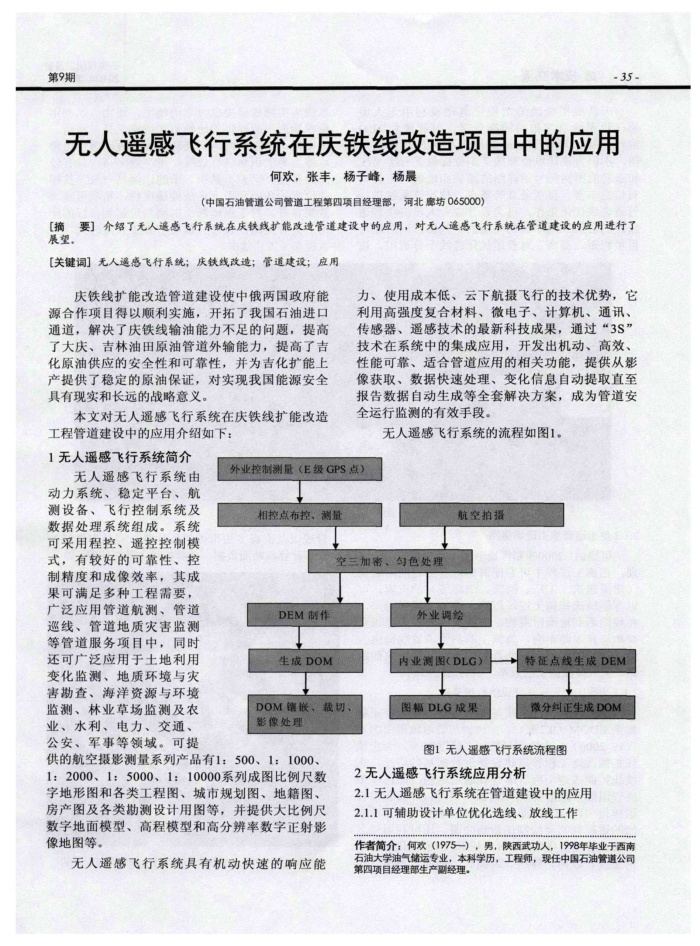

无人遥感飞行系统在庆铁线改造项目中的应用
何欢，张丰，杨子峰，杨晨
（中国石油管道公司管道工程第四项目经理部，河北廖坊065000)
[摘要】介绍了无人追感飞行系统在庆铁线扩能改造管道建设中的应用，对无人追感飞行系统在管道建设的应用进行了展望。
[关健词】无人感飞行系统；庆铁线改造；管道建设；应用
庆铁线扩能改造管道建设使中俄两国政府能源合作项目得以顺利实施，开拓了我国石油进口通道，解决了庆铁线输油能力不足的问题，提高了大庆、吉林油田原油管道外输能力，提高了吉化原油供应的安全性和可靠性，并为吉化扩能上产提供了稳定的原油保证，对实现我国能源安全具有现实和长远的战略意义。
本文对无人遥感飞行系统在庆铁线扩能改造工程管道建设中的应用介绍如下：
1无人遥感飞行系统简介
无人遥感飞行系统由动力系统、稳定平台、航测设备、飞行控制系统及数据处理系统组成。系统可采用程控、遥控控制模式，有较好的可靠性、控制精度和成像效率，其成果可满足多种工程需要广泛应用管道航测、管道巡线、管道地质灾害监测等管道服务项目中，同时还可广泛应用于土地利用变化监测、地质环境与灾害勘查、海洋资源与环境监测、林业草场监测及农业、水利、电力、交通、公安、军事等领域。可提
力、使用成本低、云下航摄飞行的技术优势，它利用高强度复合材料、微电子、计算机、通讯、传感器、遥感技术的最新科技成果，通过“3S” 技术在系统中的集成应用，开发出机动、高效、性能可靠、适合管道应用的相关功能，提供从能像获取、数据快速处理、变化信息自动提取直至报告数据自动生成等全套解决方案，成为管道安全运行监测的有效手段。
无人遥感飞行系统的流程如图1。
外业控制测量（E级GPS点）
相控点布控、测量
空三加密、勾色处理
DEM制作生成DOM
DOM镶嵌、裁切、影像处理
供的航空摄影测量系列产品有1：500、1：1000、 1：2000、1：5000、1：10000系列成图比例尺数字地形图和各类工程图、城市规划图、地籍图、房产图及各类勘测设计用图等，并提供大比例尺数字地面模型、高程模型和高分辨率数字正射影像地图等。
无人遥感飞行系统具有机动快速的响应能
航空拍摄
外业调绘
内业测图（DLG）图辐DLG成果
特征点线生成DEM 微分纠正生成DOM
图1无人遇感飞行系统流程图
2无人遥感飞行系统应用分析
2.1无人遥感飞行系统在管道建设中的应用 2.1.1可辅助设计单位优化选线、放线工作
作者简介：何欢（1975），男，陕西武功人，1998年毕业于西南石油大学油气储运专业，本科学历，工程师，现任中国石油管道公司第四项目经理部生产副经理。
