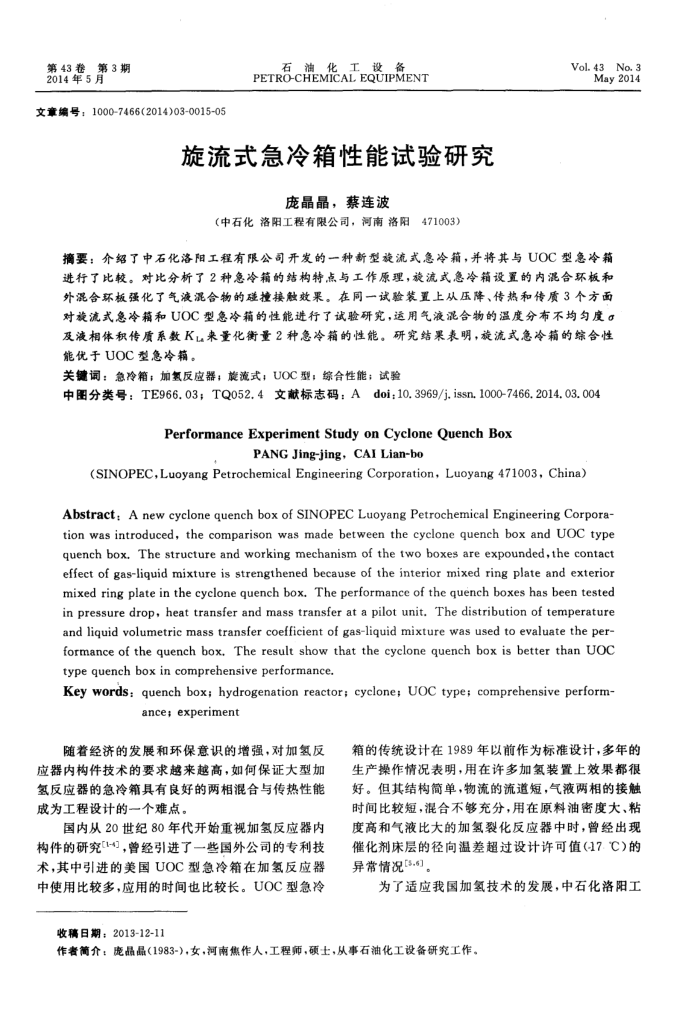

2014年5月
文章编号：1000-7466(2014)03-0015-05
石油化工设备
PETRO-CHEMICALEQUIPMENT
旋流式急冷箱性能试验研究
庞晶晶，蔡连波
（中石化洛阳工程有限公司，河南洛阳471003）
Vol. 43No.3
May2014
摘要：介绍了中石化洛阳工程有限公司开发的一种新型旋流式急冷箱，并将其与UOC型急冷箱进行了比较。对比分析了2种急冷箱的结构特点与工作原理，旋流式急冷箱设置的内混合环板和外混合环板强化了气液混合物的硅接触效果。在同一试验装置上从压降、传热和传质3个方面对旋流式急冷箱和UOC型急冷箱的性能进行了试验研究，运用气液混合物的温度分布不均匀度。及液相体积传质系数KL来量化衡量2种急冷箱的性能。研究结果表明，旋流式急冷箱的综合性能优于UOC型急冷箱。
关键词：急冷箱；加氢反应器；旋流式，UOC型，综合性能；试验
中图分类号：TE966.03；TQ052.4文献标志码：Adoi；10.3969/j.issn,1000-7466.2014,03.004
PerformanceExperimentStudyonCycloneQuenchBox
PANG Jing-jing, CAI Lian-bo
(SINOPEC,Luoyang Petrochemical Engineering Corporation, Luoyang 471003, China)
Abstract:A new cyclone quench box of SINOPEC Luoyang Petrochemical Engineering Corpora tion was introduced, the comparison was made between the cyclone quench box and UOC type quench box, The structure and working mechanism of the two boxes are expounded,the contact effect of gas-liquid mixture is strengthened because of the interior mixed ring plate and exterior mixed ring plate in the cyclone quench box. The performance of the quench boxes has been tested in pressure drop, heat transfer and mass transfer at a pilot unit. The distribution of temperature and liquid volumetric mass transfer coefficient of gas-liquid mixture was used to evaluate the per-formance of the quench box, The result show that the cyclone quench box is better than UOC type quench box in comprehensive performance.
Key words: quench box; hydrogenation reactor; cyclone; UOC type; comprehensive perform
ance; experiment
随着经济的发展和环保意识的增强，对加氢反
应器内构件技术的要求越来越高，如何保证大型加氢反应器的急冷箱具有良好的两相混合与传热性能成为工程设计的一个难点。
国内从20世纪80年代开始重视加氢反应器内构件的研究(1-4]，曾经引进了一些国外公司的专利技术，其中引进的美国UOC型急冷箱在加氢反应器中使用比较多，应用的时间也比较长。UOC型急冷
收稿日期：2013-12-11
箱的传统设计在1989年以前作为标准设计，多年的生产操作情况表明，用在许多加氢装置上效果都很好。但其结构简单，物流的流道短，气液两相的接触时间比较短，混合不够充分，用在原料油密度大、粘度高和气液比大的加氢裂化反应器中时，曾经出现催化剂床层的径向温差超过设计许可值(17.℃)的异常情况[$-5]。
为了适应我国加氢技术的发展，中石化阳工
作者简介：鹿晶晶（1983-），女，河南焦作人，工程师，硕士，从事石油化工设备研究工作。
