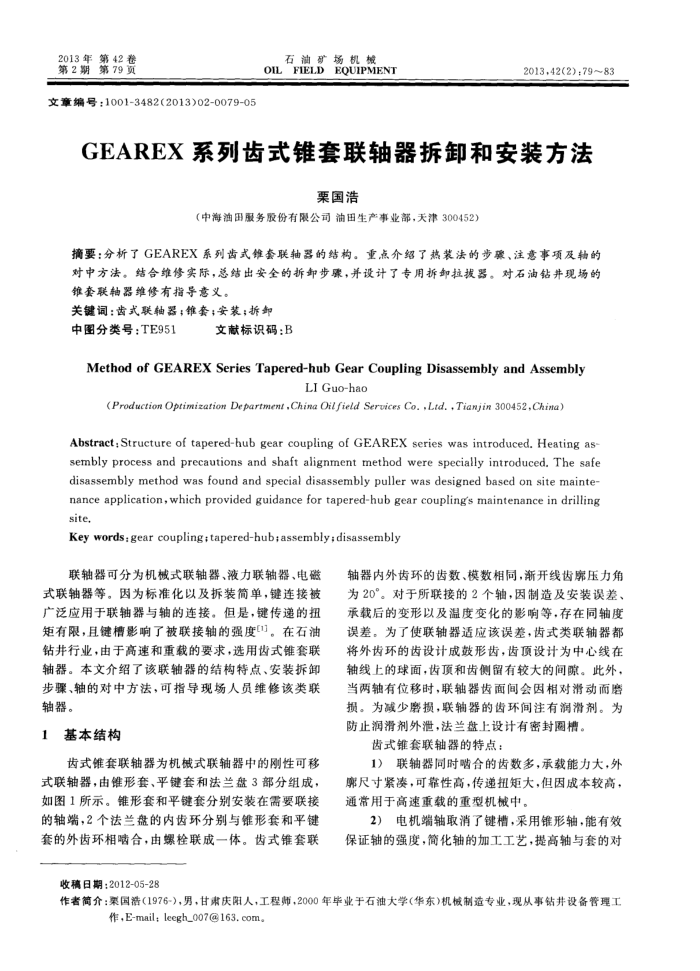

2013年第42卷第2期第79页
文章编号：1001-3482(2013)02-0079-05
石油矿场机械 OILFIELD
EQUIPMENT
2013,42(2);79~83
系列齿式锥套联轴器拆卸和安装方法
GEAREX
栗国浩
（中海油田服务股份有限公司油田生产事业部，天津300452）
摘要：分析了GEAREX系列齿式维套联轴器的结构。重点介绍了热装法的步豫、注意事项及轴的对中方法。结合维修实际，总结出安全的拆卸步骤，并设计了专用拆卸拉拨器。对石油钻并现场的套联轴器维修有指导意义。
关键词：齿式联轴器；维套；安装；拆卸
中图分类号：TE951
文献标识码：B
Method of GEAREX Series Tapered-hub Gear Coupling Disassembly and Assembly
LI Guo-hac
(Production Oprimization Departmen,Ching Oilfield Services Co.,Ltd.,Tianjin 300452,China)
Abstract; Structure of tapered-hub gear coupling of GEAREX series was introduced, Heating as sembly process and precautions and shaft alignment method were specially introduced, The safe disassembly method was found and special disassembly puller was designed based on site mainte-nance application, which provided guidance for tapered-hub gear coupling's maintenance in drilling site.
Key words:gear coupling;tapered-hub;assembly;disassembly
联轴器可分为机械式联轴器、液力联轴器、电磁式联轴器等。因为标准化以及拆装简单，键连接被广泛应用于联轴器与轴的连接。但是，键传递的扭矩有限，且键槽影响了被联接轴的强度。在石油钻并行业，由于高速和重载的要求，选用因式锥套联轴器。本文介绍了该联轴器的结构特点、安装拆卸步骤、轴的对中方法，可指导现场人员维修该类联轴器。
1基本结构
齿式维套联轴器为机械式联轴器中的刚性可移式联轴器，由锥形套、平键套和法兰盘3部分组成，如图1所示。锥形套和平键套分别安装在需要联接的轴端，2个法兰盘的内齿环分别与锥形套和平键套的外齿环相啮合，由螺栓联成一体。齿式锥套联
收稿日期：2012-05-28
轴器内外齿环的齿数、模数相同，渐开线齿廓压力角为20°。对于所联接的2个轴，因制造及安装误差、承载后的变形以及温度变化的影响等，存在同轴度误差。为了使联轴器适应该误差，齿式类联轴器都将外齿环的齿设计成鼓形齿，齿顶设计为中心线在轴线上的球面，齿顶和齿侧留有较大的间隙。此外，当两轴有位移时，联轴器齿面间会因相对清动面磨损。为减少磨损，联轴器的齿环间注有润滑剂。为防止润滑剂外泄，法兰盘上设计有密封圈槽。
齿式锥套联轴器的特点：
1）联轴器同时啮合的齿数多，承载能力大，外聊尺寸紧凑，可靠性高，传递扭矩大，但因成本较高，通常用于高速重载的重型机械中，
2）电机端轴取消了键槽，采用锥形轴，能有效保证轴的强度，简化轴的加工工艺，提高轴与套的对
作者简介：案国浩(1976-)，男，甘肃庆阳人，工程师，2000年毕业于石油大学(华东)机械制造专业，现从事钻井设备管理工
作,E-mail; leegh_007@163. com。
