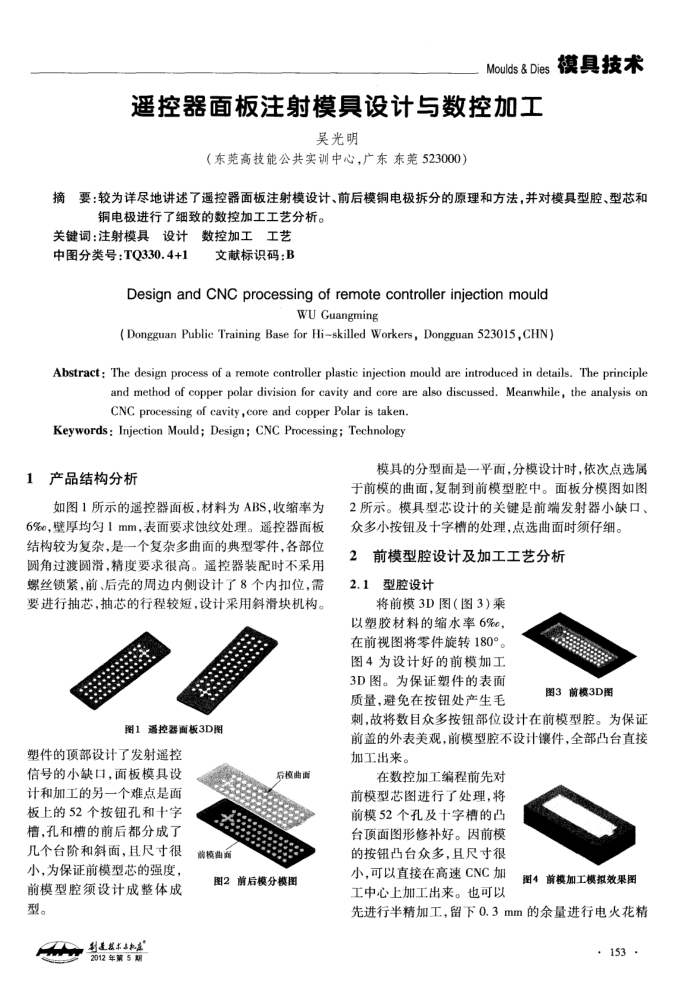

Moulds &Dies模具技术
遥控器面板注射模具设计与数控加工
吴光明
（东莞高技能公共实训中心，广东东莞523000）
摘要：较为详尽地讲述了遥控器面板注射模设计、前后模铜电极拆分的原理和方法，并对模具型腔、型芯和
铜电极进行了细致的数控加工工艺分析。
关键词：注射模具设计数控加工工艺
中图分类号：TQ330.4+1
文献标识码：B
Design and CNC processing of remote controller injection mould
WUGuangming
(Dongguan Public Training Base for Hi-skilled Workers,Dongguan523015,CHN)
Abstract: The design process of a remote controller plastic injection mould are introduced in details. The principle
and method of copper polar division for cavity and core are also discussed. Meanwhile, the analysis on CNC processing of cavity,core and copper Polar is taken.
Keywords: Injection Mould; Design; CNC Processing; Technology
1产品结构分析
如图1所示的遥控器面板，材料为ABS，收缩率为 6%e，壁厚均匀1mm，表面要求蚀纹处理。遥控器面板结构较为复杂，是一个复杂多曲面的典型零件，各部位圆角过渡圆滑，精度要求很高。遥控器装配时不采用螺丝锁紧，前、后壳的周边内侧设计了8个内扣位，需要进行抽芯，抽芯的行程较短，设计采用斜滑块机构。
图1遥控器面板3D图
塑件的顶部设计了发射遥控
信号的小缺口，面板模具设计和加工的另一个难点是面板上的52个按钮孔和十字槽，孔和槽的前后都分成了几个台阶和斜面，且尺寸很小，为保证前模型芯的强度，前模型腔须设计成整体成型。
到更教求息如在 2012年第5期
前模曲面
胎模曲面
图2前后模分模图
模具的分型面是一平面，分模设计时，依次点选属于前模的曲面，复制到前模型腔中。面板分模图如图 2所示。模具型芯设计的关键是前端发射器小缺口、众多小按钮及十字槽的处理，点选曲面时须仔细。
2前模型腔设计及加工工艺分析 2.1型腔设计
将前模3D图（图3）乘以塑胶材料的缩水率6%e，在前视图将零件旋转180°。图4为设计好的前模加工
3D图。为保证塑件的表面质量，避免在按钮处产生毛
图3前模3D图
刺，故将数目众多按钮部位设计在前模型腔。为保证前盖的外表美观，前模型腔不设计镶件，全部凸台直接加工出来。
在数控加工编程前先对前模型芯图进行了处理，将前模52个孔及十字槽的凸台顶面图形修补好。因前模的按钮凸台众多，且尺寸很
小，可以直接在高速CNC加工中心上加工出来。也可以
图4前模加工模拟效果图
先进行半精加工，留下0.3mm的余量进行电火花精
