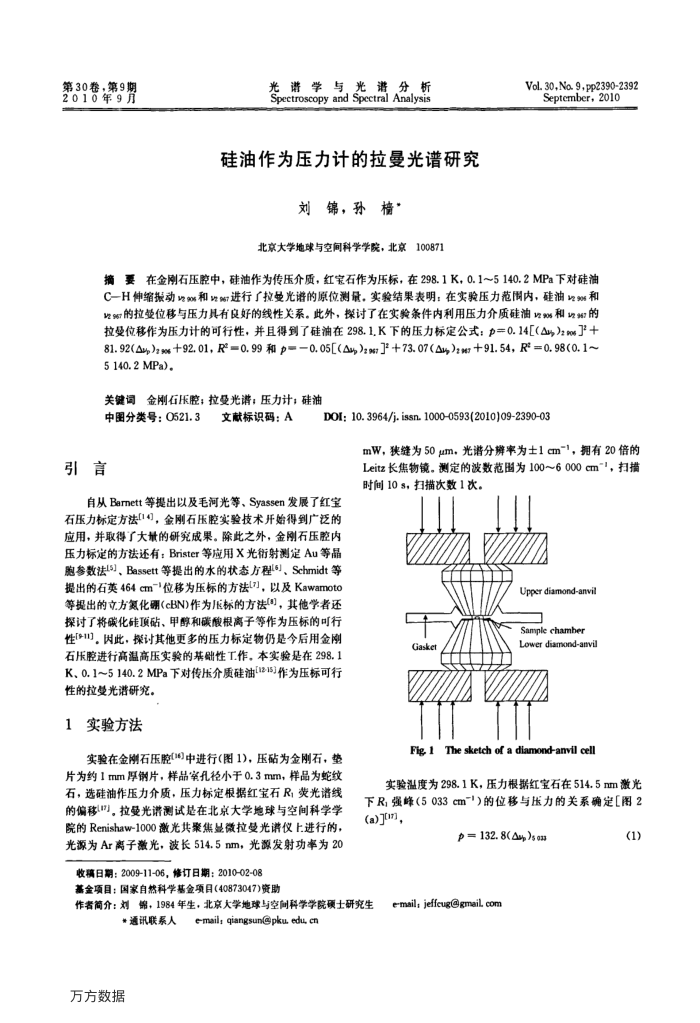

第30卷，第9期 2010年9月
光谱学
与光
谱
分析
Spectroscopy and Spectral Analysis
硅油作为压力计的拉曼光谱研究
刘锦，孙椅*
北京大学地球与空间科学学院，北京
100871
Vol.30,No. 9,pp2390-2392
September, 2010
摘要在金刚石压腔中，硅油作为传压介质，红宝石作为压标，在298.1K，0.1～5140.2MPa下对硅油 C一H伸缩报动和%进行了拉受光诺的原位测量，实验结果表明：在实验压力范围内，硅油%和%的拉受位移与压力具有良好的线性关系。此外，操讨了在实验条件内利用压力介质硅油许和证%的拉受位移作为压力计的可行性，并且得到了硅油在298.1,K下的压力标定公式：p=0.14[（4%)2+ 81. 92(%) +92. 01, R*= 0. 99 和 p=0. 05[(%)J +73. 07()2 +91. 54, R* =0. 98(0. 1~ 5 140.2 MPa)
金刚石压腔；拉受光谱；压力计；硅油
关键词
中图分类号：0521.3
引言
文献标识码：A
DOI: 10. 3964/j. issn. 10000593(2010)09-2390-03
mW，狭缝为50μm，光谐分辨率为士1cm""，拥有20倍的 Leitz长焦物镜。测定的波数范围为100～6000cm""，扫描时间10s，扫描次数1次。
自从Barmett等提出以及毛河光等、Syassen发展了红宝石压力标定方法14]，金刚石压腔实验技术开始得到广泛的应用，并取得了大量的研究成果。除此之外，金刚石压腔内压力标定的方法还有：Brister等应用X光衔射测定Au等晶胞参数法15]，Bassett等提出的水的状态方程[6]，Schmidt等
提出的石英464cm-"位移为压标的方法[7]，以及Kawamoto 等提出的立方氮化硼(cBN)作为压标的方法(")，其他学者还探讨了将碳化硅顶砧、甲醇和碳酸根离子等作为压标的可行性[1)。因此，操讨其他更多的压力标定物仍是今后用金刚石压腔进行高温高压实验的基础性T作，本实验是在298.1 K、0.1~5140.2MPa下对传压介质硅油L1215)作为压标可行性的拉变光谱研究。
实验方法
实验在金刚石压腔(")中进行(图1)，压黏为金刚石，垫片为约1mm厚钢片，样品室凡径小于0.3mm，样品为蛇纹石，选硅油作压力介质，压力标定根据红宝石R，荧光谐线的偏移)。拉受光谱测试是在北京大学地球与空间科学学院的Renishaw-1000激光共聚焦显微拉受光谱仪上进行的，光源为Ar离子激光，波长514.5nm，光源发射功率为20
收稿日期：2009-11-06，修订日期：2010-02-08 基金项目：国家自然科学基金项目（40873047)资
Gaske
Upper diamond-anvil Sample chamber Lower diamond-anvil
Fig, 1 The sketch of a diamond-anvil cell
实验温度为298.1K，压力根据红宝石在514.5nm激光下R强峰（5033cm""）的位移与压力的关系确定[图2(a)jom),
p = 132. 8(A)s om
作者简介：刘锦，1984年生，北京大学地球与空间科学学院硕士研究生
*通讯联系人
万方数据
e-mail; qiangsun@pku edu, cn
e-mail; jeffeug@gmail com
(1)
