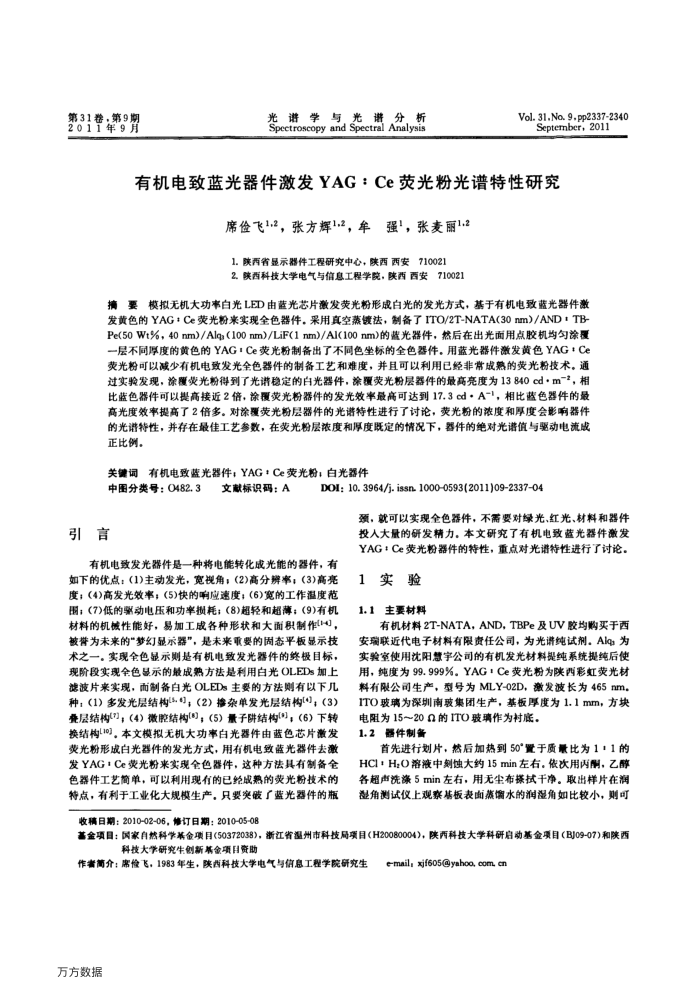

第31卷，第9期 2011年9月
与光谱分，析
光谱
学
Spcctroscopy and Spectral Analysis
Vol. 31.No. 9pp2337-2340 September,2011
有机电致蓝光器件激发YAG：Ce荧光粉光谱特性研究
席俭飞1.2，张方辉1.2，牟强，张麦丽1.2 1.陕西省显示器件工程研究中心，陕西西安710021
2.陕西科技大学电气与信息工程学院，陕西西安710021
摘要模拟无机大功率白光LED由蓝光芯片激发荧光粉形成白光的发光方式，基于有机电致蓝光器件激发黄色的YAG：Ce荧光粉来实现全色器件，采用真空蒸镀法，制备了ITO/2T-NATA(30nm)/ANDTB Pe(50Wt%，40nm)/Alqs（100nm)/LiF(1nm)/Al(100nm)的蓝光器件，然后在出光面用点胶机均匀涂覆一层不同厚度的黄色的YAG·Ce荧光粉制备出了不同色坐标的全色器件。用蓝光器件激发黄色YAGCe 荧光粉可以减少有机电致发光全色器件的制备工艺和难度，并且可以利用已经非常成熟的荧光粉技术。通
比蓝色器件可以提高接近2倍，涂覆荧光粉器件的发光效率最高可达到17.3ed·A-，相比蓝色器件的最高光度效率提高了2倍多。对涂覆荧光粉层器件的光谱待性进行了讨论，荧光粉的浓度和厚度会影响器件的光谱特性，并存在最佳工艺参数，在荧光粉层浓度和厚度既定的情况下，器件的绝对光谱值与驱动电流成正比例。
关键词有机电致蓝光器件，YAG·Ce荧光粉：白光器件
DOI: 10. 3964/j. issn. 1000-0593(2011)09-2337-04
中图分类号：0482.3
引言
文献标识码：A
颈，就可以实现全色器件，不需要对绿光、红光、材料和器件投人大量的研发精力。本文研究了有机电致蓝光器件激发 YAG：Ce荧光粉器件的特性，重点对光谱符性进行了讨论。
有机电致发光器件是一种将电能转化成光能的器件，有
如下的优点：（1)主动发光，宽视角；(2)高分辨率；（3)高亮度；（4)高发光效率；(5)快的响应速度；(6)宽的工作温度范围；(7)低的驱动电压和功率损耗：（8)超轻和超薄；(9)有机材料的机械性能好，易加工成各种形状和大面积制作(-)，被誉为未来的"梦幻显示器”，是未来重要的固态平板显示技术之一。实现全色显示则是有机电致发光器件的终极目标，现阶段实现全色显示的敏成熟方法是利用白光OLEDs加上滤波片来实现，而制备白光OLEDs主要的方法则有以下儿种；（1）多发光层结构"；（2）掺杂单发光层结构()，（3）叠层结构(")，（4）微腔结构(*；（5）量子阱结构(*)，（6）下转换结构0]，本文模拟无机大功率白光器件由蓝色芯片激发荧光粉形成白光器件的发光方式，用有机电致蓝光器件去激发YAG1Ce荧光粉来实现全色器件，这种方法具有制备全色器件工艺葡单，可以利用现有的已经成熟的荧光粉技术的特点，有利于工业化大规模生产，只要突破了蓝光器件的瓶
实验 1.1主要材料
有机材料2T-NATA，AND，TBPe及UV胶均购买于西安瑞联近代电子材料有限责任公司，为光谱纯试剂。Al为实验室使用沈阳慧宇公司的有机发光材料提纯系统提纯后使用，纯度为99.999%。YAG：Ce荧光粉为陕西彩虹荧光材料有限公司生产，型号为MLY-02D，激发波长为465nm。 ITO玻璃为深圳南骏集团生产，基板厚度为1.1mm，方块
电阻为15～20Q的ITO玻璃作为村底。 1.2
器件制备
首先进行划片，然后加热到50"置于质量比为1·1的 HCI：H:O溶液中刻蚀大约15min左右，依次用内酮，乙醇各超声洗涤5min左右，用无尘布操拭干净。取出样片在润避角测试仪上观察基板表面蒸馈水的润湿角如比较小，则可
收稿日期：2010-02-06，修订日期：2010-05-08
基金项目：风家自然科学基金项目(50372038)，浙江省温州市科技局项目（H20080004)，陕西科技大学科研启动基金项目（BJ09-07)和陕西
科技大学研究生创新基金项目资助
作者介：席飞，1983年生，陕西科技大学电气与信息工程学院研充生万方数据
e-mail; xjf605@yahoo, com, cn
