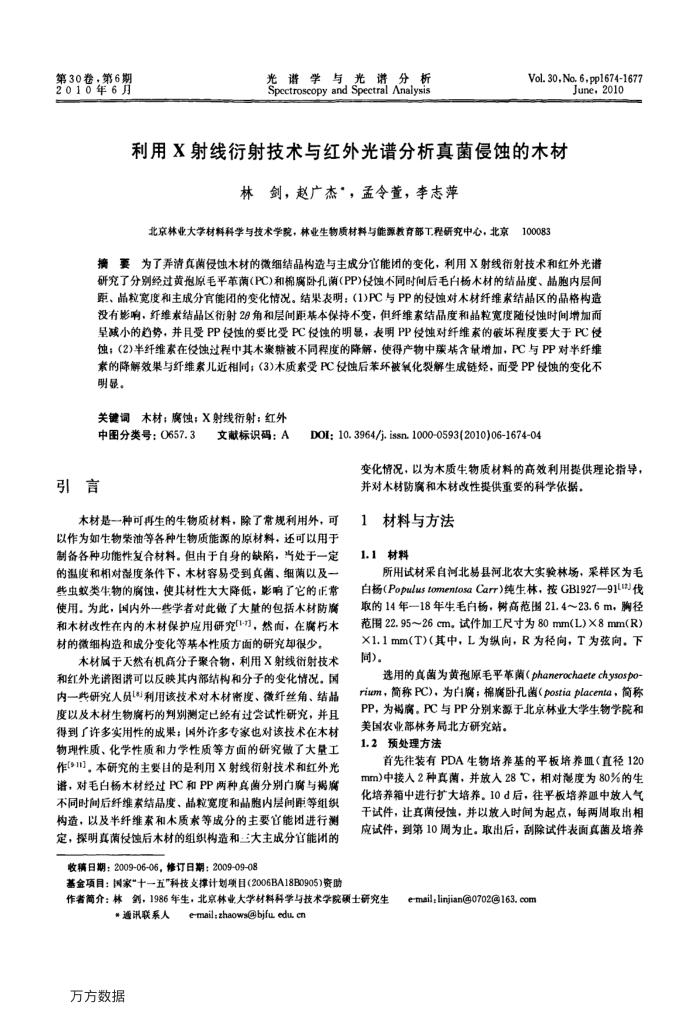

第30卷，第6期 2010年6月
光谱学与光谱分析 Spectroscopy and Spectral Analysis
Vol. 30,No, 6,pp1674-1677
June，2010
利用X射线衍射技术与红外光谱分析真菌侵蚀的木材
林剑，赵广杰，孟令萱，李志萍
北京林业大学材料科学与技术学院，林业生物质材料与能源教育部工程研究中心，北京
100083
摘要为了弄清真菌侵蚀木材的微细结品构造与主成分官能闭的变化，利用X射线衍射技术和红外光谐研究了分别经过黄孢原毛平革菌(PC)和棉腐卧孔菌(PP)伐蚀不同时间后毛白杨木材的结品度、晶胞内层间距、晶粒宽度和主成分官能闭的变化情况。结果表明：（1)PC与PP的段蚀对木材纤维素结晶区的晶格构造没有影响，纤维素结品区衍射26角和层间距基本保持不变，但纤维素结晶度和晶粒宽度随蚀时间增加而呈减小的趋势，并且受PP俊蚀的要比受PC俊蚀的明显，表明PP俊蚀对纤维素的皱坏程度要大于PC使蚀；（2)半纤维索在俊蚀过程中其术案辅被不同程度的降解，使得产物中炭基含量增加，PC与PP对半纤维素的降解效巢与纤维素儿近相间；（3)木质素受PC仗蚀后苯环被氧化裂解生成链烃，而受PP侵蚀的变化不明显。
关键词木材；腐蚀；X射线衍射；红外
中图分类号：0657.3
引言
文献标识码：A
DOI; 10. 3964/j. issn. 1000-0593(2010)06-1674-04
变化情况，以为术质生物质材料的高效利用提供理论指导，并对术材防腐和木材改性提供重要的科学依据。
木材是一种可再生的生物质材料，除了常规利用外，可以作为如生物柴油等各种生物质能源的原材料，还可以用于制备各种功能性复合材料。但由于白身的缺陷，肖处于一定的温度和相对器度条件下，木材容易受到真菌、细菌以及一些虫数类生物的腐蚀，使其材性大大降低，影响了它的正常使用。为此，国内外一些学者对此傲了大整的包括材防腐和木材改性在内的木材保护应用研究-1)，然面，在朽术材的微细构造和成分变化等基本性质方面的研究却很少
木材属于天然有机高分子聚合物，利用X射线衍射技术和红外光谱图谱可以反映其内部结构和分子的变化情况。国内一些研究人员利用该技术对术材密度、微纤丝角、结晶度以及木材生物腐朽的判别测定已经有过尝试性研究，并且得到了许多实用性的成果；国外许多专家也对该技术在木材物理性质、化学性质和力学性质等方面的研究做了大量工作"1]。本研究的主要目的是利用X射线衍射技术和红外光谱，对毛白杨木材经过PC和PP两种真菌分别门腐与揭腐不同时间后纤维素结晶度、品粒宽度和晶服内层闻等组级构造，以及半纤维索和术质素等成分的主要官能闭进行测定，探明真菌俊蚀后木材的组织构造和三大主成分官能困的
收稿日期：2009-06-06，修订日期：2009-09-08
基金项目：国家"十一五"科技支撑计划项目(2006BA18B0905)资助
材料与方法 1
1.1材料
所用试材采自河北易县河北农大实验林场，采样区为毛白杨（PopulustomentosaCarr）纯生林，按GB1927—91L)伐取的14年一18年生毛白杨，树高范围21.4～23.6m，胸径范用22.95~26cm。试件加工尺寸为80mm(L)X8mm(R） X1.1mm(T)(其中，L为纵向，R为径向，T为弦向。下同)。
选用的真菌为黄原毛平革菌（phanerochaetechysospo-rium，简称PC)，为自腐；棉腐卧孔菌（postiaplacenta，简称 PP，为调腐。PC与PP分别来源于北京林业大学生物学院和
美国农业部林务局北方研究站。 1.2预处理方法
首先往装有PDA生物培养基的平板培养血（直径120 mm)中接入2种真菌，并放人28℃C，相对混度为80%的生化培养箱中进行扩大培养。10d后，往平板培养中放人气干试件，让真菌侵蚀，并以放入时间为起点，每两周取出相应试件，到第10周为止。取出后，刮除试件表面真菌及培养
作者简介：林剑，1986年生，北京林业大学材料科学与技术学院硕士研究生
*通讯联系人
万方数据
e-mail: zhaows@bjfu edu, cn
e-mail.linjian@0702@163,.com
