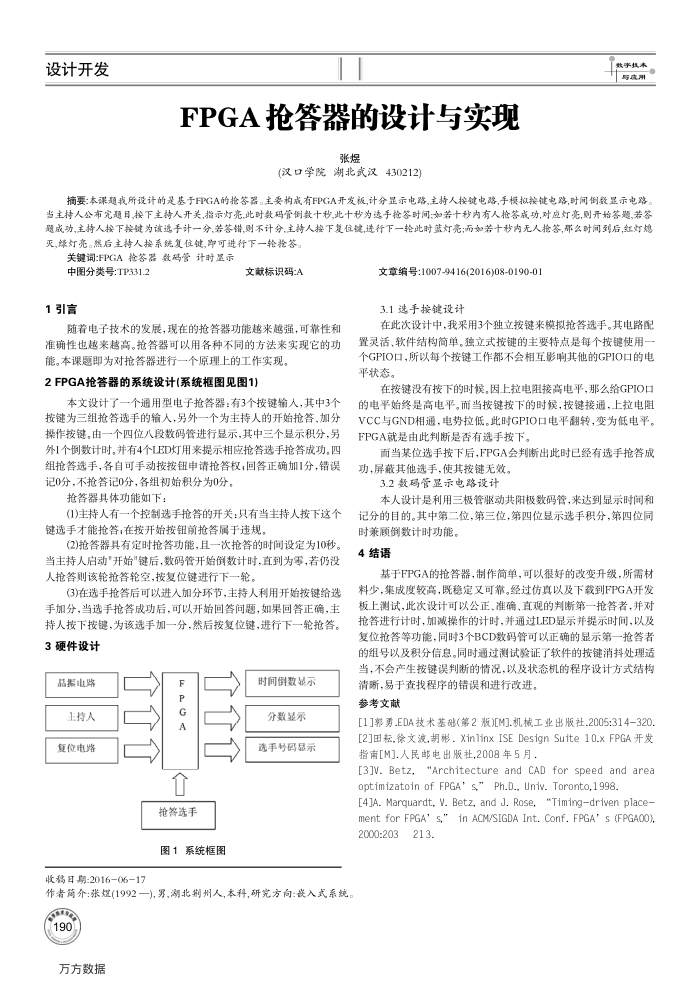

设计开发
FPGA抢答器的设计与实现
张煜
(汉口学院湖北武汉430212)
数事执本与或用
摘要：本课题我所设计的是基于FPGA的抢答器。主要构成有FPGA开发板,计分显示电路，主持人按键电路，手模拟按键电路，时间例数显示电路。当主持人公市究题目,按下主持人开关，指示灯亮，此时数码管例数十秒，此十抄为造手检等时间：加若十秒内有人抢答成功，对应灯亮,则开始答题，若答题成功,主持人按下按键为该选手计一分,差答错,则不计分,主持人按下复位键,进行下一轮此时蓝灯亮；而如差十秒内无人抢等,那么时间到后，红灯熄灭，续灯亮。然后主持人按系统复位键，即可进行下一轮抢答。
关键词:FPGA检等器数码管计时量示
中图分类号：TP331.2 1引言
文献标识码:A
随着电子技术的发展，现在的抢答器功能越来越强，可靠性和准确性也越来越高。抢答器可以用各种不同的方法来实现它的功
能。本课题即为对抢答器进行一个原理上的工作实现。 2FPGA抢答器的系统设计(系统框图见图1)
本文设计了一个通用型电子抢答器：有3个按键输人，其中3个按键为三组抢答选手的输人，另外一个为主持人的开始抢答，加分操作按键。由一个四位八段数码管进行显示，其中三个显示积分，另外1个倒数计时。并有4个LED灯用来提示相应抢答选手抢答成功。四组抢答选手，各自可手动按按钮申请抢答权；回答正确加1分，错误记0分，不抢答记0分，各组初始积分为0分。
抢答器具体功能如下：
(1)主持人有一个控制选手抢答的开关：只有当主持人按下这个键选手才能抢答；在按开始按钮前抢答属于违规。
(2)抢答器具有定时抢答功能，且一次抢答的时间设定为10秒。当主持人启动"开始"键后，数码管开始倒数计时，直到为零，若仍没人抢答则该轮抢答轮空，按复位键进行下一轮。
(3)在选手抢答后可以进入加分环节，主持人利用开始按键给选手加分，当选手抢答成功后，可以开始回答问题，如果回答正确，主持人按下按键，为该选手加一分，然后按复位键，进行下一轮抢答。 3硬件设计
品振电路主持人复仪电路
PA 乔
抢答选手
图1系统框图
收稿日期：201606-17
时间倒数最示分数显示选手号码显示
作者简介：张灶(1992一),，男，湖北荆州人,本科,研究方向：嵌入式系统， 90
万方数据
文章编号：1007-9416(2016)08-0190-01 3.1选手按键设计
在此次设计中，我采用3个独立按键来模拟抢答选手。其电路配置灵活、软件结构简单。独立式按键的主要特点是每个按键使用一个GPIO口，所以每个按键工作都不会相互影响其他的GPIO口的电平状态。
在按键没有按下的时候，因上拉电阻接高电平，那么给GPIO口的电平始终是高电平。而当按键按下的时候，按键接通，上拉电阻 VCC与GND相通，电势拉低。此时GPIO日电平翻转，变为低电平。 FPGA就是由此判断是否有选手按下。
面当某位选手按下后，FPGA会判断出此时已经有选手抢答成功，屏蔽其他选手，使其按键无效。
3.2数码管显示电路设计
本人设计是利用三极管驱动共阳极数码管，来达到显示时间和记分的目的。其中第二位，第三位，第四位显示选手积分，第四位同
时兼顾倒数计时功能。 4结语
基于FPGA的抢答器，制作简单，可以很好的改变升级，所需材料少，集成度较高，既稳定又可靠。经过仿真以及下载到FPGA开发板上测试，此次设计可以公正、准确、直观的判断第一抢答者，并对抢答进行计时，加减操作的计时，并通过LED显示并提示时间，以及复位抢答等功能，同时3个BCD数码管可以正确的显示第一抢答者的组号以及积分信息。同时通过测试验证了软件的按键消抖处理适当，不会产生按键误判断的情况，以及状态机的程序设计方式结构
清晰，易于查找程序的错误和进行改进。参考文献
[1募勇.EDA技术基磁(第2版)[M.机械工业出版社.2005:314-320.[2]田耘.徐文渡,胡影.Xinlinx ISE Design Suite 10.x FPGA开发指南[M].人民邮电出版社,2008年5月。
[3]V. Betz.
"Architecture and CAD for speed and area
optimizatoin of FPGA' s,"
Ph.D.. Univ. Toronto,1998.
[4]A. Marquardt, V. Betz, and J. Rose,
ment for FPGA' s,"
2000:203
213.
*T1mingdriven place-
in ACM/SIGDA Int. Conf. FPGA' s (FPGAOO),
