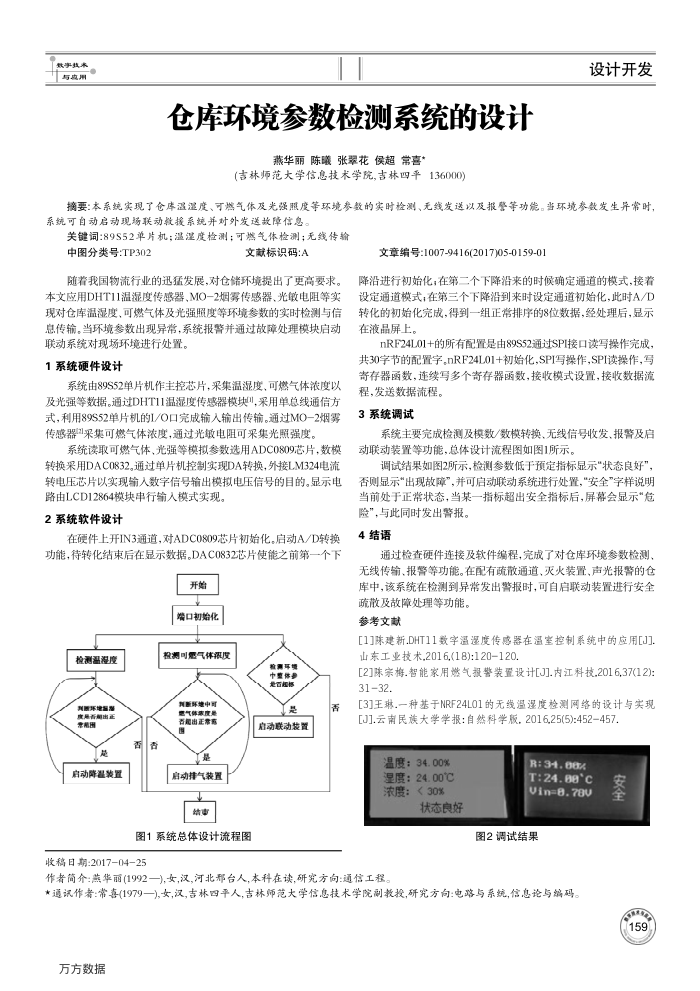

仓库环境参数检测系统的设计
燕华丽陈曦张翠花侯超常喜*
(吉林师范大学信息技术学院,吉林四平136000)
设计开发
摘要：本系统实现了仓库温湿度、可燃气体及光强照度等环境参数的实时检测、无线发送以及报警等功能。当环境参数发生异常时，系统可自动启动现场联动教授系统并对外发送故障信息，
关键词：89S52单片机：温谨度检测：可燃气体检测；无线传输
中图分类号：TP302
文献标识码：A
随着我国物流行业的迅猛发展，对仓错储环境提出了更高要求。本文应用DHT11温湿度传感器，MO-2烟雾传感器、光敏电阻等实现对仓库温湿度、可燃气体及光强照度等环境专数的实时检测与信息传输。当环境参数出现异常，系统报警并通过故障处理模块启动
联动系统对现场环境进行处置。 1系统硬件设计
系统由89S52单片机作主控芯片，采集温湿度、可燃气体浓度以及光强等数据。通过DHT11温湿度传感器模块，采用单总线通信方式，利用89S52单片机的L/O口完成输人输出传输。通过MO-2烟雾传感器"采集可燃气体浓度，通过光敏电阻可采集光照强度。
系统读取可燃气体、光强等模拟参数选用ADC0809芯片，数模转换采用DAC0832.通过单片机控制实现DA转换，外接LM324电流转电压芯片以实现输入数字信号输出模拟电压信号的目的。显示电
路由LCD12864模块申行输入模式实现。 2系统软件设计
在硬件上开IN3通道，对ADC0809芯片初始化。启动A/D转换功能，待转化结束后在显示数据。DAC0832芯片使能之前第一个下
开始增口初始化
检测温湿度
地度是期出正期用
e 启动降温装置
香
香
检测可需气体限度
中童体费
医环地中国楚气体家度是
否路出正常家
是启动排气装置
结事
图1系统总体设计流程图
收稿日期：201704-25
启动联动装置
文章编号：1007-9416(2017)05-0159-01
降沿进行初始化；在第二个下降沿来的时候确定通道的模式，接着设定通道模式，在第三个下降沿到来时设定通道初始化，此时A/D 转化的初始化完成，得到一组正常排序的8位数据，经处理后，显示在液品屏上，
nRF24L01+的所有配置是由89S52通过SPI接口读写操作完成，共30字节的配置字。nRF24L01+初始化，SPI写操作，SPI读操作，写寄存器函数，连续写多个寄存器函数，接收模式设置，接收数据流
程，发送数据流程。 3系统调试
系统主要完成检测及模数/数模转换、无线信号收发、报警及启动联动装置等功能，总体设计流程图如图1所示。
调试结果如图2所示，检测参数低于预定指标显示“状态良好” 否则显示”出现故障”，并可启动联动系统进行处置，“安全"字样说明当前处于正常状态，当某一指标超出安全指标后，屏幕会显示“危
险”，与此同时发出警报。 4结语
通过检查硬件连接及软件编程，完成了对仓库环境参数检测、无线传输、报警等功能。在配有疏散通道、灭火装置，声光报警的仓库中，该系统在检测到异常发出警报时，可自启联动装置进行安全
疏散及故障处理等功能。参考文献
[1]陈建新.DHT11数字温遥度传感器在温室控制系统中的应用[J] 山东工业技术.2016.(18)：120120
[2]陈宗梅.智能家用燃气报警装置设计[J].内江科技.2016,37(12)： 3132.
[3]王琳.一种基于NRF24L01的无线温湿度检测网络的设计与实现[J].云南民族大学学报：自然科学版，2016,25(5):452-457,
温度：34.00% 湿度：24.00℃ 浓度：<30%
状态良好
作者简介：燕华丽(1992一)女，汉，河北郡台人，本科在读,研究方向：通信工程。
B:34.66 T:24.'C Uin=8.78U
图2调试结果
★通讯作者：常喜(1979一),女,汉,吉林四平人,吉林师范大学信息技术学院副教投,研究方向：电路与系统,信息论与编码。
