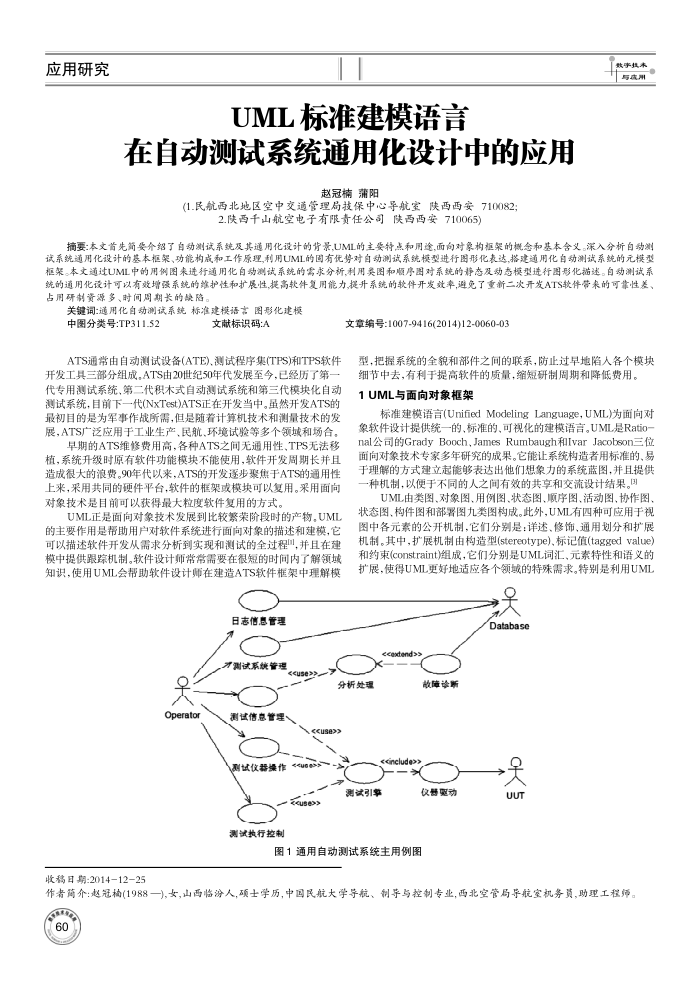

应用研究
UML标准建模语言
在自动测试系统通用化设计中的应用
赵冠楠蒲阳
(1.民航西北地区空中交通管理局技保中心导航室陕西西安710082;
2.陕西千山航空电子有限青任公司陕西西安710065)
数事执与或用
摘要：本文首先简要介绍了自动测试系统及其通用化设计的货量,UML的主要特点和用途面向对象构框架的概念和基本含义。深入分析自动测试系统通用化设计的基本柜架、功能构成和工作原理,利用UML的固有优势对自动测试系统模型进行图形化表达,搭建通用化自动测试系统的元模型框策。本文通达UML中的用例图来进行通用化自动测试系统的需求分析，利用类图和顺序图对系统的静态及动态模型进行图形化描述。自动测试系统的通用化设计可以有效增强系统的维护性和扩展性,提高软件复用能力,提升系统的软件开发效率,避免了重新二次开发ATS软件带来的可靠性差、占用研制资源多、时间周期长的缺陷，
关键词：通用化自动测试系统标准建模语言图形化建模中图分类号：TP311.52
文献标识码:A
ATS通常由自动测试设备(ATE)、测试程序集(TPS)和TPS软件开发工具三部分组成，ATS由20世纪50年代发展至今，已经历了第一代专用测试系统、第二代积术式自动测试系统和第三代模块化自动测试系统，目前下一代(NxTest)ATS正在开发当中。虽然开发ATS的最初目的是为军事作战所需，但是随着计算机技术和测量技术的发展，ATS广泛应用于工业生产、民航、环境试验等多个领域和场合。
早期的ATS维修费用高，各种ATS之间无通用性，TPS无法移植，系统升级时原有软件功能模块不能使用，软件开发周期长并且造成很大的浪费。90年代以来，ATS的开发逐步聚焦于ATS的通用性上来，采用共同的硬件平台，软件的框架或模块可以复用。采用面向对象技术是目前可以获得最大粒度软件复用的方式，
UML正是面向对象技术发展到比较繁荣阶段时的产物。UML 的主要作用是帮助用户对软件系统进行面向对象的描述和建模，它可以描述软件开发从需求分析到实现和测试的全过程"，并且在建模中提供跟踪机制。软件设计师常常需要在很短的时间内了解领域知识，使用UML会帮助软件设计师在建造ATS软件框架中理解模
日志信息管理
才测试系续管理
Operator
收稿日期：20141225
测试信息管理、测试仪器操作
测试执行控制
cuse>
文章编号:1007-9416(2014)12-0060-03
型，把握系统的全貌和部件之间的联系，防止过早地陷人各个模块
细节中去，有利于提高软件的质量，缩短研制周期和降低费用。 1UML与面向对象框架
标准建模语言(Unified ModelingLanguageUML)为面向对象软件设计提供统一的、标准的，可视化的建模语言。UML是Ratio-nal公司的Grady Booch，JamesRumbaugh和Ivar Jacobson三位面间对象技术专家多年研究的成果。它能让系统构造者用标准的，易于理解的方式建立起能够表达出他们想象力的系统蓝图，并且提供
-种机制，以便于不同的人之闻有效的共享和交流设计结果。国 UML由类图、对象图、用例图、状态图、顺序图、活动图、协作图、状态图、构件图和部署图九类图构成。此外，UML有四种可应用于视图中各元素的公开机制，它们分别是：详述、修饰、通用划分和扩展机制。其中，扩展机制由构造型(stereotype)，标记值(taggedvalue) 和约束(constraint)组成，它们分别是UML词汇，元素特性和语义的扩展，使得UML更好地适应各个领域的特殊需求。特别是利用UML
O A
/Database
ccextend> K
分析处理
euse>
<
散障诊断
O
义
测试引单
仅影驱动
图1通用自动测试系统主用例图
人 UUT
作者简介：赵冠构(1988一)，女，山西临汾人,硕士学历，中国民航大学导航、制导与控制专业，西北空管局导航室机务,助理工程师， 60
