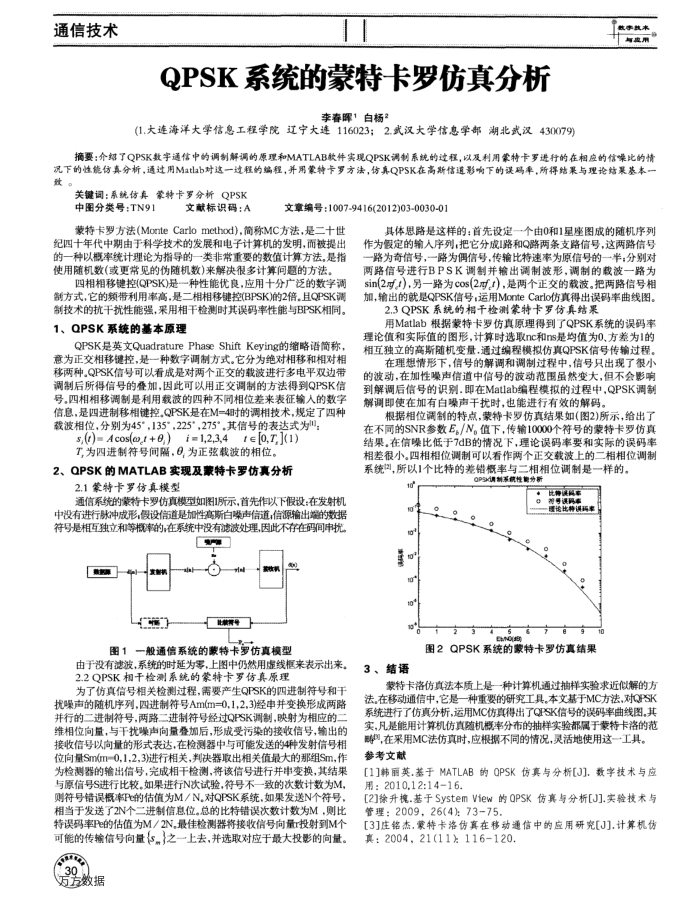

通信技术
QPSK系统的蒙特卡罗仿真分析
李春晖1白杨
(1.大连海洋大学信息工程学院辽宁大连116023；2.武汉大学信息学部湖北武汉430079)
热字热术十海减用
摘要：介绍了QPSK数字通信中的调制解调的原理和MATLAB款件实现QPSK涡制系统的过程，以及利用蒙特卡罗进行的在相应的信噪比的情况下的性能伤真分析，通过用Matab对这一过程的编程，并用蒙特卡罗方法，仿算QPSK在高斯信道影响下的误码率，所得结果与理论结累基本一
致。
关键调：系统仿真蒙特卡罗分析QPSK
中图分类号：TN91
文献标识码：A
文章编号：1007-9416(2012)03-0030-01
蒙特卡罗方法(MonteCarlomethod)，简称MC方法，是二十世纪四十年代中期由于科学技术的发展和电子计算机的发明，而被提出的一种以概率统计理论为指导的一类非常重要的数值计算方法，是指使用随机数(或更常见的伪随机数)来解决很多计算间题的方法。
四相相移键控(QPSK)是一种性能优良，应用十分广泛的数学请制方式，它的预带利用率高，是二相相移键控(BPSK)的2倍。且QPSK请制技术的抗干犹性能强，采用相干检测时其误码率性能与BPSK相同。
QPSK系统的基本原理
QPSK是英文QuadraturePhaseShiftKeying的缩略语简称，意为正交相移键控，是一种数字调制方式。它分为绝对相移和相对相移两种。QPSK信号可以看成是对两个正交的载波进行多电平双边带调制后所得信号的叠加，固此可以用正交调制的方法得到QPSK信号。四相相移调制是利用载波的四种不同相位差来表征输人的数字信息，是四进制移相键控，QPSK是在M=4时的调相技术，规定了四种我波相位，分别为45°，135”，225，275°其信号的表达式为
s,(0)= Acos(e,I +0,)/ =1,2,3,4↑ e[0, T, J(1) T为四进制符号间，为正弦载波的相位。
2、QPSK的MATLAB实现及蒙特卡罗仿真分析
2.1蒙特卡罗仿真模型
通信系统的蒙特卡罗仿真模型如图1所示，首先作以下假设：在发射机中没有进行脉冲成形，假设信道是加性高斯白噪声信道，信源输出端的数据符号是相互独立和等概率的，在系统中没有滤波处理，固此不存在码间审扰。
产
系实
广此装#号
图1一般通信系统的蒙特卡罗仿真模型
由于没有滤波，系统的时延为等，上图中仍然用虚线框来表示出来。 2.2QPSK相干检测系统的蒙特卡罗仿真原理
为了仿真信号相关检测过程，需要产生QPSK的四进制符号和干扰噪声的随机序列，四进制符号Am(m=0,1,2,3)经审并变换形成两路并行的二进制符号，两路二进制符号经过QPSK调制，映射为相应的二维相位向量，与干扰噪声向量叠加后，形成受污染的接收信号，输出的接收信号以向量的形式表达，在检测器中与可能发送的4种发射信导相位向量Smm=0,1,2，3)进行相关，判决器取出相关值最大的那组Sm，作为检测器的输出信号，完成相干检测，将该信号进行并串变换，其结果与原信号S进行比较。如果进行N次试验，符号不一致的次数计数为M，则符号错误概率P的估值为M/N，对QPSK系统，如果发送N个符号，相当于发送了2N个二进制信息位。总的比特错误次数计数为M，则比特误码率Pe的估值为M/2N，最佳检测器将接收信号向量r投射到M个可能的传输信号向量。之一上去，并选取对应于最大投影的向量。
30
迈方数据
其体思路是这样的：首先设定一个由0和1星座图成的随机序列作为假定的输人序列，把它分成1路和Q路两条支路信号，这两路信号一路为奇信号，一路为偶信号，传输比特速率为原信号的一半：分别对两路信号进行BPSK调制并输出调制波形，调制的载波一路为 sin(2寸。)，另一路为cos(2。)，是两个正交的载波。把两路信号相加，输出的就是QPSK信号，运用MonteCarlo仿真得出误码率曲线图。
2.3QPSK系统的相千检测蒙特卡罗仿真结果
用Matlab根据蒙特卡罗仿真原理得到了QPSK系统的误码率理论值和实际值的图形，计算时选取nc和ns是均值为0，方差为1的相互独立的高斯随机变量.通过编程模拟仿真QPSK信号传输过程。
在理想情形下，信号的解调和调制过程中，信号只出现了很小的波动，在加性噪声信道中信号的波动范围虽然变大，但不会影响到解调后信号的识别.即在Matlab编程模拟的过程中，QPSK调制解调即使在加有白噪声干扰时，也能进行有效的解码。
根据相位调制的特点，蒙特卡罗仿真结果如(图2)所示，给出了在不同的SNR参数E，/N。值下，传输10000个符号的蒙特卡罗仿真结果。在信噪比低于7dB的情况下，理论误码率要和实际的误码率相差很小。四相相位调制可以看作两个正交载波上的二相相位调制系统2，所以1个比特的差错概率与二相相位调制是一样的。
OPSK调制系执控制分部
to o
J to*
3、结语
比神保家。
8号送路车
一理论比特课玛率
ENO(B)
图2QPSK系统的蒙特卡罗仿真结果
蒙特卡洛仿真法本质上是一种计算机通过抽样实验求近似解的方法，在移动通信中，它是一种重要的研究工具，本文基于MC方法，对QPSK 系统进行了仿真分析，运用MC伤真得出了QPSK信号的误码率曲线图.其实，凡是能用计算机仿真随机概率分布的抽样实验都属于蒙特卡洛的范，在采用MC法仿真时，应根据不同的情况，灵活地使用这一工具。参考文献
[1]韩丽英.基于MATLAB的QPSK仿真与分析[J].数字技术与应用：2010,12:1416.
[2]徐升槐.基于SystemView的QPSK仿真与分析[J].实验技本与管理：2009，26(4):73-75
[3]庄铭杰.蒙特卡洛仿真在移动通信中的应用研究[J].计算机伤真：2004,21(11)116120
