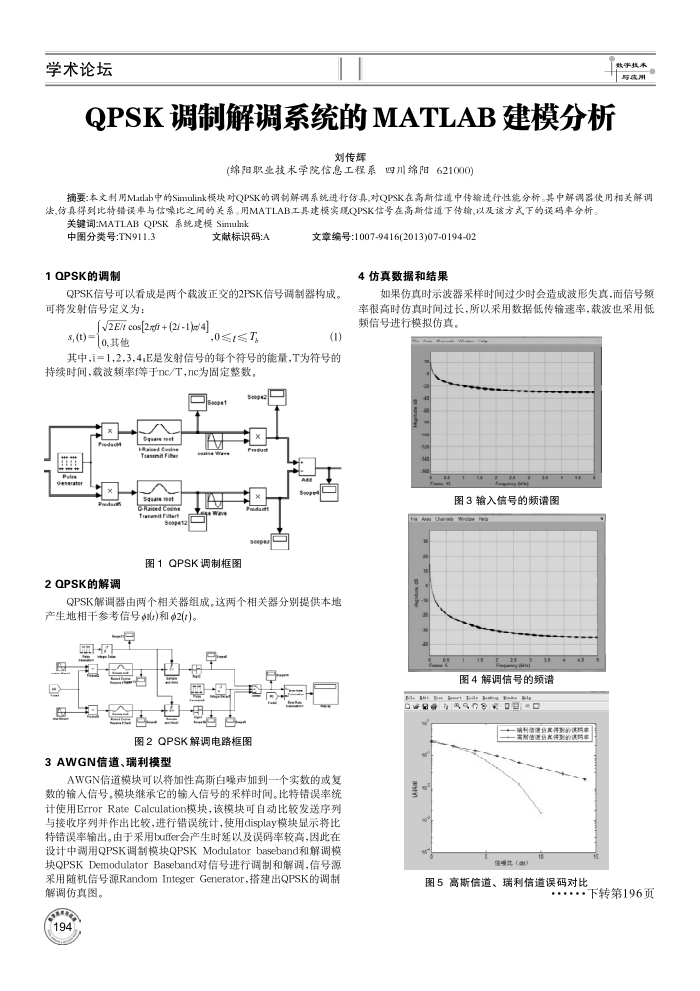

QPSK调制解调系统的MATLAB建模分析
刘传辉
(绵阳职业技术学院信息工程系四川绵阳621000)
与质
摘要：本文利用Matlab中的Simulink模块对QPSK的调制解调系统进行仿真,对QPSK在高斯信道中传输进行性能分析。其中解调器使用相关解调法，仿真得到比特错误率与信噪比之间的关系。用MATLAB工具建模实现QPSK信号在高斯信道下传输，以及该方式下的误码率分析。
关键词:MATLABQPSK系统建模Simulnk
中图分类号：TN911.3 1QPSK的调制
文献标识码:A
文章编号:1007-9416(2013)07-0194-02
4仿真数据和结果
QPSK信号可以看成是两个载波正交的2PSK信号调制器构成。可将发射信号定义为：
[V/2E/t cos[2g/f + (2 -1)e/4] s,(t)=0,其他
,0≤I≤T
(1)
其中，i=1,2,3,4;E是发射信号的每个符号的能量，T为符号的持续时间，载波频率f等于nc/T，nc为固定整数。
图1QPSK调制框图
2QPSK的解调
QPSK解调器由两个相关器组成。这两个相关器分别提供本地产生地相干参考信号()和2()。
国回甲
烟构
烟
图2QPSK解调电路框图
3AWGN信道、瑞利模型
AWGN信道模块可以将加性高斯白噪声加到一个实数的或复
数的输人信号。模块继承它的输入信号的采样时闻间。比特错误率统计使用ErrorRateCalculation模块，该模块可自动比较发送序列与接收序列并作出比较，进行错误统计，使用displav模块显示将比特错误率输出。由于采用bfer会产生时延以及误码率较高，因此在设计中调用QPSK调制模块QPSKModulatorbaseband和解调模块QPSKDemodulatorBaseband对信号进行调制和解调，信号源采用随机信号源RandomIntegerGenerator，搭建出QPSK的调制
解调仿真图。 194
如果仿真时示波器采样时间过少时会造成波形失真，而信号额率很高时仿真时间过长，所以采用数据低传输速率，载波也采用低频信号进行模拟仿真。
图3输入信号的频谱图图4解调信号的频谱
. F. .
DMeHAROSKDU
增理比(a)
图5高斯信道、瑞利信道误码对比
下转第196页
