应用研究

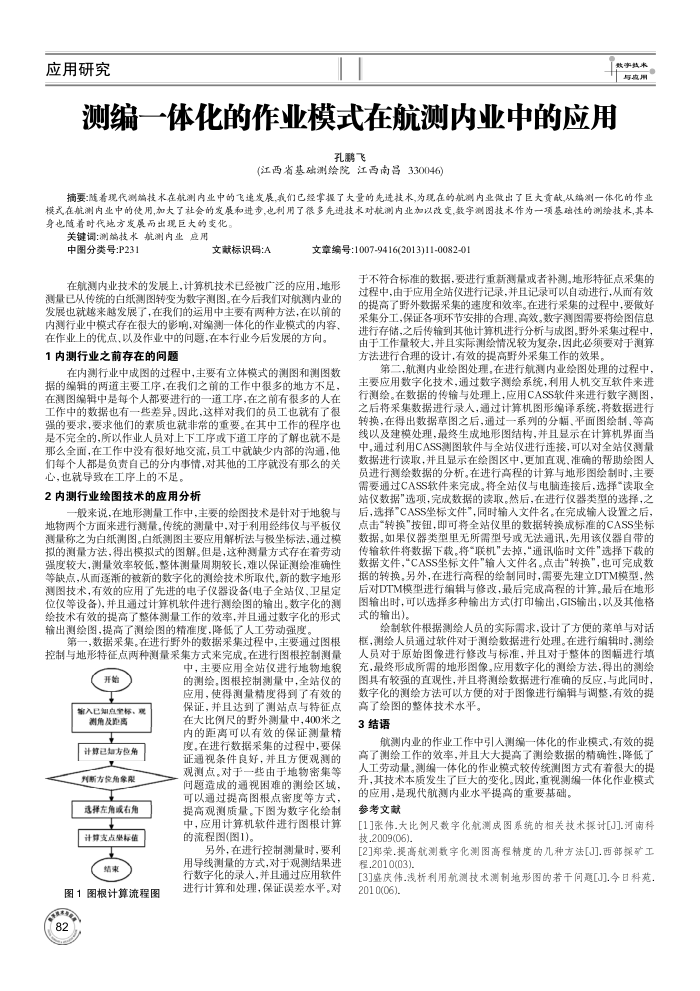

测编一体化的作业模式在航测内业中的应用
孔飞
(江西省基础测绘院江西南昌330046)
与皮
摘要随着现代测竭技术在航测内业中的飞速发展,或们已经掌握了大量的先进技术,为现在的航测内业做出了巨大贡献从端测一体化的作业模式在航测内业中的使用,加大了社会的发展和进步，也利用了很多先进技术对航测内业加以改变,数字测图技术作为一项基础性的测绘技术,其本身也随着时代地方发展而出现巨大的变化：
关键调：测端技术航测内业应用
中图分类号:P231
文献标识码：A
文章编号:1007-9416(2013)11-0082-01
在航测内业技术的发展上，计算机技术已经被广泛的应用，地形测量已从传统的白纸测图转变为数字测图。在今后我们对航测内业的发展也就越来越发展了，在我们的运用中主要有两种方法，在以前的内测行业中模式存在很大的影响，对编测一体化的作业模式的内容、
在作业上的优点、以及作业中的问题，在本行业今后发展的方向。 1内测行业之前存在的问题
在内测行业中成图的过程中，主要有立体模式的测图和测图数据的编辑的两道主要工序，在我们之前的工作中很多的地方不足，在测图编辑中是每个人都要进行的一道工序，在之前有很多的人在工作中的数据也有一些差异。因此，这样对我们的员工也就有了很强的要求，要求他们的素质也就非常的重要。在其中工作的程序也是不完全的，所以作业人员对上下工序或下道工序的了解也就不是那么全面，在工作中没有很好地交流，员工中就缺少内部的沟通，他们每个人都是负责自已的分内事情，对其他的工序就没有那么的关心，也就导致在工序上的不足。
2内测行业绘图技术的应用分析
般来说，在地形测量工作中，主要的绘图技术是针对于地貌与
地物两个方面来进行测量，传统的测量中，对于利用经纬仅与平板仪测量称之为白纸测图。白纸测图主要应用解析法与极坐标法，通过模拟的测量方法，得出模拟式的图解。但是，这种测量方式存在着劳动强度较大，测量效率较低，整体测量周期较长，难以保证测绘准确性等缺点，从面逐渐的被新的数字化的测绘技术所取代，新的数字地形测图技术，有效的应用了先进的电子仪器设备(电子全站仪，卫星定位仪等设备)，并且通过计算机软件进行测绘图的输出。数字化的测绘技术有效的提高了整体测量工作的效率，并且通过数字化的形式输出测绘图，提高了测绘图的精准度，降低了人工劳动强度。
第一，数据采集。在进行野外的数据采集过程中，主要通过图根控制与地形特征点两种测量采集方式来完成，在进行图根控制测量
开始
等入已知点标，期
测角及距离计算已知方盘角
工
斯方货角象限选择左角或右角计算支点坚标值
图1图根计算流程图
中，主要应用全站仪进行地物地貌的测绘。图根控制测量中，全站仪的应用，使得测量精度得到了有效的保证，并且达到了测站点与特征点在大比例尺的野外测量中，400米之内的距离可以有效的保证测量精度。在进行数据采集的过程中，要保证通视条件良好，并且方便观测的观测点。对于一些由于地物密集等问题造成的通视困难的测绘区域，可以通过提高图根点密度等方式，提高观测质量。下图为数字化绘制中，应用计算机软件进行图根计算的流程图(围1)。
另外，在进行控制测量时，要利用导线测量的方式，对于观测结果进行数字化的录人，并且通过应用软件进行计算和处理，保证误差水平。对
于不符合标准的数据，要进行重新测量或者补测。地形特征点采集的过程中，由于应用全站仪进行记录，并且记录可以自动进行，从而有效的提高了野外数据采集的遵度和效率。在进行采集的过程中，要做好采集分工，保证各项环节安排的合理、高效。数字测图需要将绘图信息进行存储，之后传输到其他计算机进行分析与成图。野外采集过程中由于工作量较大，并且实际测绘情况较为复杂，因此必须要对于测算方法进行合理的设计，有效的提高野外采集工作的效果
第二，航测内业绘图处理，在进行航测内业绘图处理的过程中，主要应用数字化技术，通过数字测绘系统，利用人机交互软件来进行测绘。在数据的传输与处理上，应用CASS软件来进行数字测图，之后将采集数据进行录人，通过计算机图形编译系统，将数据进行转换，在得出数据草图之后，通过一系列的分幅、平面图绘制、等高线以及建模处理，最终生成地形图结构，并且显示在计算机界面当中，通过利用CASS测图软件与全站仪进行连接，可以对全站仪测量数据进行读取，并且显示在绘图区中，更加直观，准确的帮助绘图人员进行测绘数据的分析。在进行高程的计算与地形图绘制时，主要需要通过CASS软件来完成。将全站仅与电脑连接后，选择"读取全站仪数据“选项，完成数据的读取。然后，在进行仅器类型的选择，之后，选择"CASS坐标文件*，同时输入文件名。在完成输人设置之后：点击“转换"按钮，即可将全站仪里的数据转换成标准的CASS坐标数据。如果仪器类型里无所需型号或无法通讯，先用该仪器自带的
数据文件，"CASS坐标文件"输人文件名。点击"转换"，也可完成数据的转换。另外，在进行高程的绘制同时，需要先建立DTM模型，然后对DTM模型进行编辑与修改，最后完成高程的计算。最后在地形图输出时，可以选择多种输出方式(打印输出，GIS输出，以及其他格式的输出)
绘制软件根据测绘人员的实际需求，设计了方便的菜单与对话框，测绘人员通过软件对于测绘数据进行处理。在进行编辑时，测绘人员对于原始图像进行修改与标准，并且对于整体的图幅进行填充，最终形成所需的地形图像。应用数字化的测绘方法，得出的测绘图具有较强的直观性，并且将测绘数据进行准确的反应，与此同时，数字化的测绘方法可以方使的对于图像进行编缩辑与调整，有效的提
高了绘图的整体技术水平。 3结语
航测内业的作业工作中引人测编一体化的作业模式，有效的提高了测绘工作的效率，并且大大提高了测绘数据的精确性，降低了人工劳动量。测编一体化的作业模式较传统测图方式有着很大的提升，其技术本质发生了巨大的变化。因此，重视测编一体化作业模式
的应用，是现代航测内业水平提高的重要基础。参考文献
[1]张伟.大比例尺数字化航测成图系统的相关教术探讨[].河南科技.2009(06).
[2]郑荣.提高航测数字化测图高程精度的儿种方法[]].西部操矿工程.2010(03)
[3]盛庆伟.浅析利用航测技术测制地形图的若干间题[].今日科范。 201 0(06).
