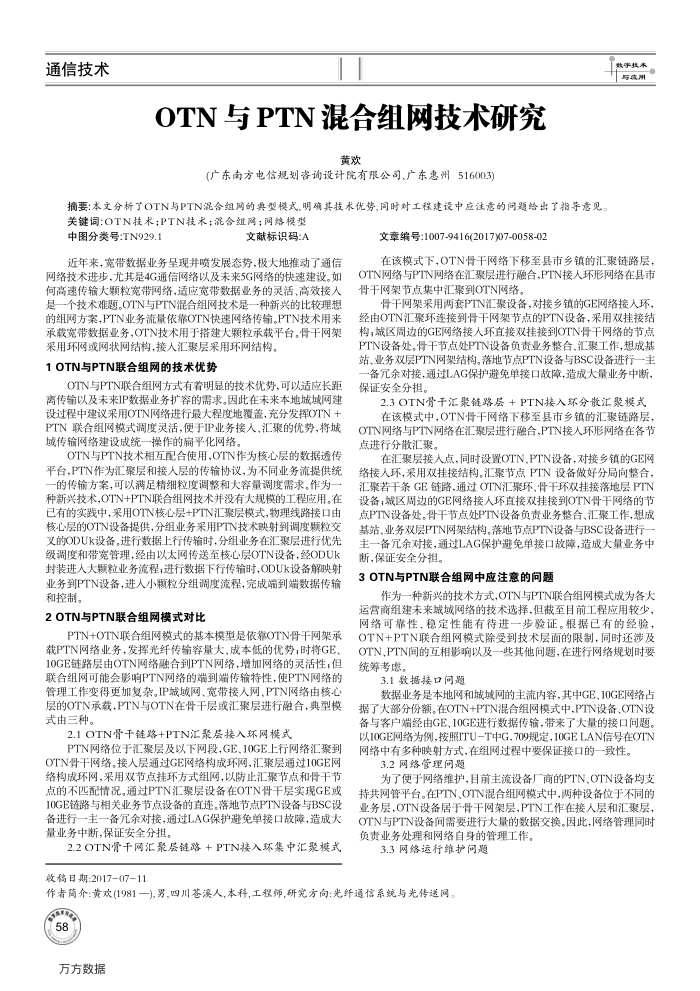

通信技术
OTN与PTN混合组网技术研究
黄欢
(广东南方电信规划咨询设计院有限公司，广东惠州516003)
摘要：本文分析了OTN与PTN混合组的典型模式，明确其技术优势，同时对工程建设中应注意的问题给出了指导意见关键词:OTN技术；PTN技术；混合组网；网络模型
中图分类号：TN929.1
文献标识码：A
近年来，宽带数据业务呈现井喷发展态势，极大地推动了通信网络技术进步，尤其是4G通信网络以及未来5G网络的快速建设。如何高速传输大颗粒宽带网络，适应宽带数据业务的灵活、高效接入是一个技术难题。OTN与PTN混合组网技术是一种新兴的比较理想的组网方案，PTN业务流量依靠OTN快速网络传输。PTN技术用来承载宽带数据业务，OTN技术用于措建大颗粒承载平台，骨干网架
采用环网或网状网结构，接人汇聚层采用环网结构。 1OTN与PTN联合组网的技术优势
OTN与PTN联合组网方式有着明显的技术优势，可以适应长距离传输以及未来IP数据业务扩容的需求。因此在未来本地城域网建设过程中建议采用OTN网络进行最大程度地覆盖，充分发挥OTN+ PTN联合组网模式调度灵活，便于IP业务接人，汇聚的优势，将城域传输网络建设成统一操作的扁偏平化网络。
OTN与PTN技术相互配合使用，OIN作为核心层的数据透传平台，PTN作为汇聚层和接人层的传输协议，为不同业务流提供统-的传输方案，可以满足精细粒度调整和大容量调度需求。作为一种新兴技术，OTN+PTN联合组网技术并没有大规模的工程应用。在已有的实践中，采用OTN核心层+PTN汇聚层模式，物理线路接口由核心层的OTN设备提供，分组业务采用PTN技术映射到调度赖粒交叉的ODUk设备。进行数据上行传输时，分组业务在汇聚层进行优先级调度和带宽管理，经由以太网传送至核心层OTN设备，经ODUk 封装进人大颗粒业务流程；进行数据下行传输时，ODUk设备解映射业务到PTN设备，进人小颗粒分组调度流程，完成端到端数据传输和控制。
2OTN与PTN联合组网模式对比
PTN+OTN联合组网模式的基本模型是依靠OTN骨干网架承载PTN网络业务，发挥光纤传输容量大，成本低的优势，时将GE、 10GE链路层由OTN网络融合到PTN网络，增加网络的灵活性；但联合组网可能会影响PTN网络的端到端传输特性，使PTN网络的管理工作变得更加复杂。IP城域网、宽带接入网、PTN网络由核心层的OTN承载，PTN与OTN在骨干层或汇聚层进行融合，典型模式由三种
2.1OTN骨千链路+PTN汇聚层接入环网模式
PTN网络位于汇聚层及以下网段，GE、1OGE上行网络汇聚到 OTN骨干网络。接人层通过GE网络构成环网，汇聚层通过10GE网络构成环网，采用双节点挂环方式组网，以防止汇聚节点和骨干节点的不匹配情况。通过PTN汇聚层设备在OTN骨于层实现GE或 10GE链路与相关业务节点设备的直连，落地节点PTN设备与BSC设备进行一主一备允余对接，通过LAG保护避免单接口故障，造成大量业务中断，保证安全分担
2.2OTN骨千网汇聚层链路+PTN接入环集中汇聚模式收稿日期：2017-07-11
文章编号:1007-9416(2017)07-0058-02
数事其务与庆用
在该模式下，OTN骨干网络下移至县市乡镇的汇聚链路层， OTN网络与PTN网络在汇聚层进行融合，PTN接人环形网络在县市骨干网架节点集中汇聚到OTN网络。
骨干网架采用两套PTN汇聚设备，对接多镇的GE网络接人环，经由OTN汇聚环连接到骨干网架节点的PTN设备，采用双挂接结构；减区周边的GE网络接入环直接双挂接到OTN骨干网络的节点 PTN设备处。骨干节点处PTN设备负责业务整合.汇聚工作，想成基站、业务双层PTN网架结构。落地节点PTN设备与BSC设备进行一主一备余对接，通过LAG保护避免单接口故障，造成大量业务中断，保证安全分担，
2.3OTN骨千汇聚链路层+PTN接入环分散汇聚模式在该模式中，OTN骨干网络下移至县市乡镇的汇聚链路层，
OTN网络与PTN网络在汇聚层进行融合，PTN接人环形网络在各节点进行分散汇聚。
在汇聚层接人点，同时设置OTN，PTN设备，对接多镇的GE网络接入环，采用双挂接结构.汇聚节点PTN设备做好分局向整合，汇聚干条GE链路，通过OTN汇聚环，骨干环双挂接落地层PTN 设备；减区周边的GE网络接人环直接双挂接到OTN骨干网络的节点PTN设备处。骨干节点处PTN设备负责业务整合，汇聚工作，想成基站，业务双层PTN网架结构，落地节点PTN设备与BSC设备进行主一备允余对接，通过LAG保护避免单接口故障，造成大量业务中断，保证安全分担。
3OTN与PTN联合组网中应注意的问题
作为一种新兴的技术方式，OTN与PTN联合组网模式成为各大运营商组建未来城域网络的技术选择，但截至目前工程应用较少，网络可靠性、稳定性能有待进一步验证。根据已有的经验， OTN+PTN联合组网模式除受到技术层面的限制，同时还涉及 OIN，PTN闻的互相影响以及一些其他问题，在进行网络规划时要统筹考虑。
3.1数据接口问题
数据业务是本地网和城域网的主流内客，其中GE，10GE网络占据了大部分份额。在OTN+PTN混合组网模式中，PTN设备、OTN设备与客户端经由GE、10GE进行数据传输，带来了大量的接口问题。以10GE网络为例，按照ITU-T中G.709规定，10GELAN信号在OTN 网络中有多种膜射方式，在组网过程中要保证接口的一致性。
3.2网络管理问题
为了便于网络维护，目前主流设备厂商的PTN、OTN设备均支持共网管平台-在PTN，OTN混合组网模式中，两种设备位于不同的业务层，OTN设备居于骨干网架层，PTN工作在接人层和汇聚层， OTN与PTN设备间需要进行大量的数据交换。因此，网络管理同时负责业务处理和网络自身的管理工作。
3.3网络运行维护问题
作者简介：黄欢(1981一),男，四川溪人，本科，工程师，研究方向：光纤通信系统与光传送网。方方数据
