数字技术与应用
简单GPS定位显示器设计
高同年
（平项山工业职业技术学院自动化与信息工程系
河南平顶山
467001)
，自动化技求·
摘要：本设计是利用单片机，液品显示男和GPS模块开发的一种能够显示经筛度，时间和水平高度的实时信息原统，定位情度可到10m 左右
关键调：GPS定位
AT89S52
中图分类号：TN02
1系统硬件电路设计
液品12232
文默标识码：A
文章编号：1007-9416（2010)09-0006-02
压，通过三端稳压电源7805得到稳定的

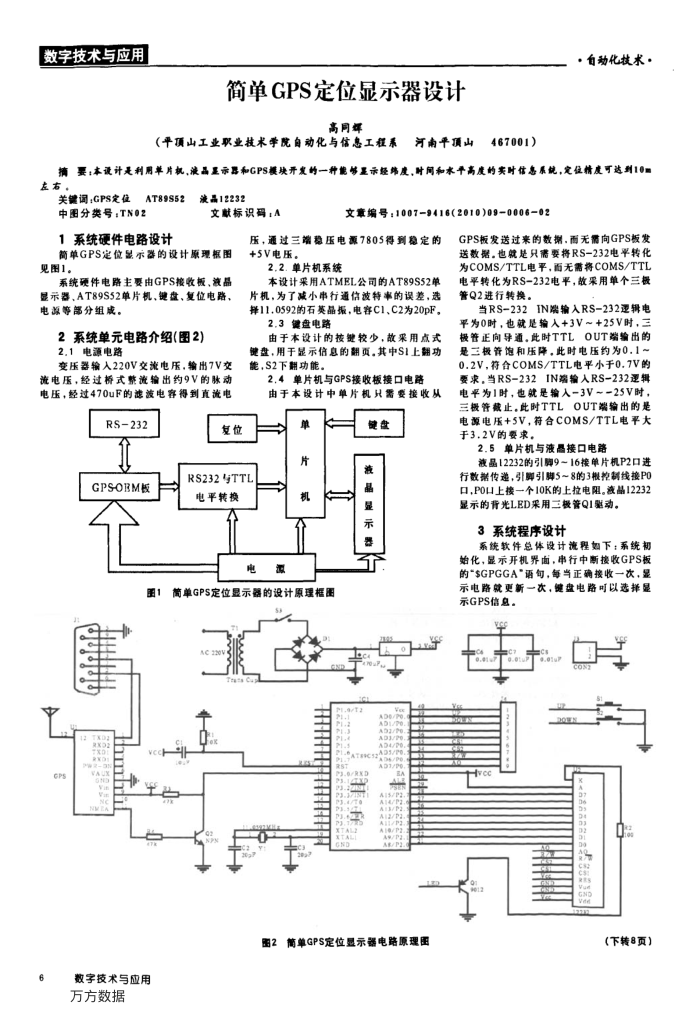

简单GPS定位显示器的设计原理板图见图1。
系统硬件电路主要由GPS接收板，液品显示器、AT89S52单片机、键盘、复位电路、电源等部分组成。
2系统单元电路介绍（图2) 2,1电源电路
变压器输入220V交流电压，输出7V交流电压，经过桥式整流输出约9V的脉动电压，经过470uF的滤波电容得到直流电
RS-232 GPSOBM板
6
数字技术与应用万方数据
复位
+5V电压。
2.2.单片机系统
本设计采用ATMEL公司的AT89S52单片机，为了减小串行通信波特事的误差，选择11.0592的石英品报，电容C1、C2为20pF，
2.3键盘电路
由于本设计的接键较少，故采用点式键盘，用于显示信息的翻页，其中S1上帮功能，S2下翻功能。
2.4单片机与GPS接收板接口电路
由于本设计中单片机只需要接收从
单片
RS232TTI 电平转换
电
源
简单GPS定位显示器的设计原理框围
健盘液晶显示器茶
图2简单GPS定位显示器电路原理围
GPS板发送过来的数据.雨无需向GPS板发送数据，也就是只露要将RS-232电平转化为COMS/TTL电平，面无需将COMS/TTL 电平转化为RS-232电平，故采用单个三极管Q2进行转换。
当RS-232IN端输入RS-232速辑电平为0时，也就是输人+3V~+25V时，三极管正向导通，此时TTLOUT端输出的是三极善和压降，此时电压约为0.1~ 0.2V，符合COMS/TTL电平小于0.7V的要求，当RS-232IN端输人RS-232遇辑电平为1时，也就是输入-3V~=25V时，三极管截止，此时TTLOUT端输出的是电源电压+5V，符合COMS/TTL电平大于3.2V的要求，
2.5单片机与液晶接口电路
液品12232的引脚9~16接单片机P2口进行数据传逆，引脚引脚5~8的3根控制线接PO 口，PO口上接一个10K的上拉电阻液品12232 显示的背光LED采用二极管Q1题动。
3系统程序设计
系统款件总体设计流程如下；系统初始化，显示开机界面，串行中断接收GPS板的"$GPGGA"语句，每当正确接收一次，显示电路就更新一次，键盘电路叮以选择显示GPS信息。
+
E
(下转8页）
