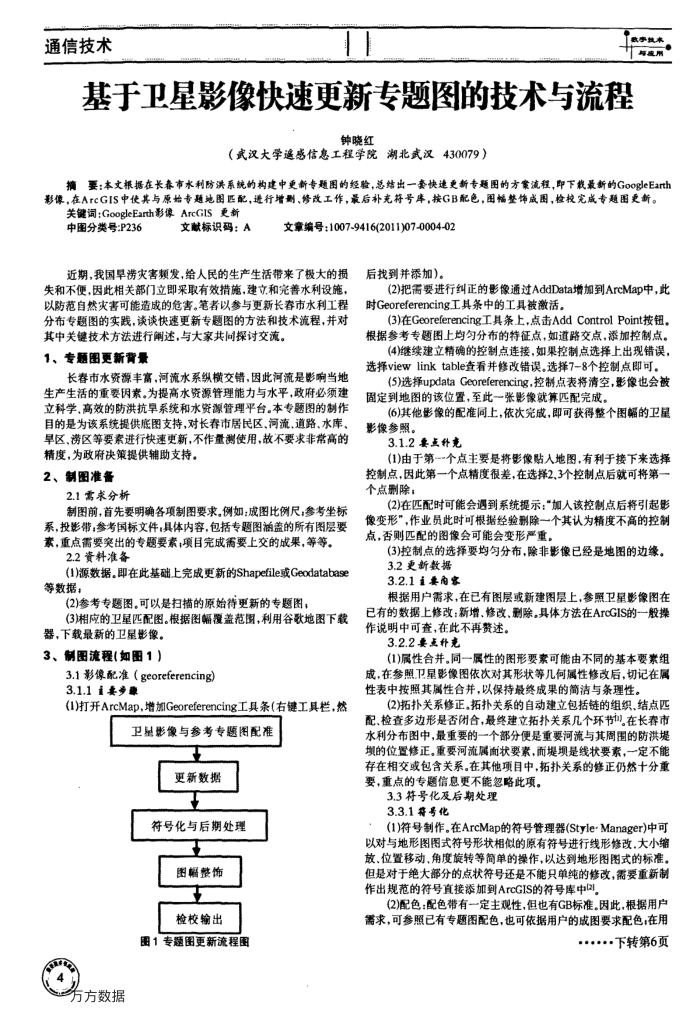

基于卫星影像快速更新专题图的技术与流程
钟晓红
（武汉大学遂感信息工程学院湖北武汉430079）
摘要：本文振据在长春市水利防洪系统的构建中更新专题图的经验，总结出一套快速更新专题图的方案流程，即下载最新的GoogleEarth 影像，在ArcGIS中使其与原始专题地图匹配，遗行增则、修改工作，最后补充符号库，按GB配色，图幅整饰成图，检校完成专题图更新。
关键词：GoogleEarth影像ArcGIS更新
中图分类号：P236
文献标识码：A
文章编号：1007-9416(2011)07-0004-02
近期，我国早涝灾害发，给人民的生产生活带来了极大的损失和不便，因此相关部门立即采取有效措施，建立和完善水利设施，以防范自然灾害可能造成的危害。笔者以参与更新长春市水利工程分布专题图的实践，谈谈快速更新专题图的方法和技术流程，并对
其中关键技术方法进行谢述，与大家共同探讨交流。 1、专顺图更新营量
长春市水资源丰富，河流水系纵横交错，因此河流是影响当地生产生活的重要因素。为提高水资源管理能力与水平，政府必须建立科学、高效的防洪抗旱系统和水资源管理平台。本专题图的制作目的是为该系统提供底图支持，对长春市居民区、河流，道路、水库早区，涝区等要素进行快速更新，不作量测使用，故不要求非常高的精度，为政府决策提供辅助支持。
2、制图准备 2.1需求分析
制图前，首先要明确各项制图要求，例如：成图比例尺，参考坐标系，投影带，参考国标文件，具体内容，包括专题图滴盖的所有图层要素，重点需要突出的专题要素,项目完成需要上交的成果，等等。
2.2资料准备
(1)源数据。即在此基础上完成更新的Shapefile或Geodatabase 等数据：
(2)参考专题图。可以是扫描的原始待更新的专题图，
(3)相应的卫星匹配图。根据图幅覆盖范围，利用谷歌地图下载
器，下载最新的卫星影像。 3、制图流程（如图1）
3.1影像配准（georeferencing） 3.1.1主要步染
(1)打开ArcMap，增加Georeferencing工具条（右键工具栏，然
卫星影像与参考专题图配准
更新数据 +
符号化与后期处理
土
图幅整饰王
检校输出
图1专题图更新流程图
方方数据
后找到并添加)。
(2)把需要进行纠正的影像通过AddData增加到ArcMap中，此时Georeferencing工其条中的工具被激活。
(3)在Georeferencing工具条上，点击AddControlPoint按钮，根据参考专题图上均匀分布的特征点，如道路交点，添加控制点。
(4)继续建立精确的控制点连接，如果控制点选择上出现错误，选择viewlinktable查看并修改错误。选择7-8个控制点即可，
(5)选择updataGeoreferencing，控制点表将清空，影像也会被固定到地图的该位置，至此一张影像就算匹配完成。
(6)其他影像的配准同上，依次完成，即可获得整个图幅的卫星影像参照。
3.1.2要点外克
(1)由于第个点主要是将影像贴入地图，有利于接下来选择控制点，因此第一个点精度很差，在选择2、3个控制点后就可将第一个点删除：
(2)在匹配时可能会遇到系统提示：“加人该控制点后将引起影像变形”，作业员此时可根据经验删除一个其认为精度不高的控制点，否则匹配的图像会可能会变形严重。
(3)控制点的选择要均匀分布，除非影像已经是地图的边缘。
3.2更新数据 3.2.1i要内客
根据用户需求，在已有图层或新建图层上，参照卫星影像图在已有的数据上修改：新增、修改，剩除。具体方法在ArcGIS的一般操
作说明中可查，在此不再费述。 3.2.2要点补充
(1)属性合并。同一属性的图形要索可能由不同的基本要素组成，在参照卫星影像图依次对其形状等几何属性修改后，切记在属性表中接照其属性合并，以保持最终成果的简洁与条理性。
(2拓扑关系修正。拓扑关系的自动建立包括链的组织，结点匹配、检查多边形是否团合，最终建立拓扑关系几个环节们)。在长春市水利分布图中，最重要的一个部分便是重要河流与其周围的防洪堤填的位置修正。重要河流属面状要素，而提坝是线状要素，一定不能存在相交或包含关系。在其他项目中，拓扑关系的修正仍然十分重要，重点的专题信息更不能忽略此项。
3.3符号化及后期处理 3.3.1特号化
(1)符号制作。在ArcMap的符号管理器(Style-Manager)中可以对与地形图图式符号形状相似的原有符号进行线形修改.大小缩放，位置移动、角度旋转等简单的操作，以达到地形图图式的标准，但是对于绝大部分的点状符号还是不能只单纯的修改，需要重新制作出规范的符号直接添加到ArcGIS的符号库中[2]
(2)配色：配色带有一定主观性，但也有GB标准。因此.根据用户需求，可参照已有专题图配色，也可依据用户的成图要求配色；在用
