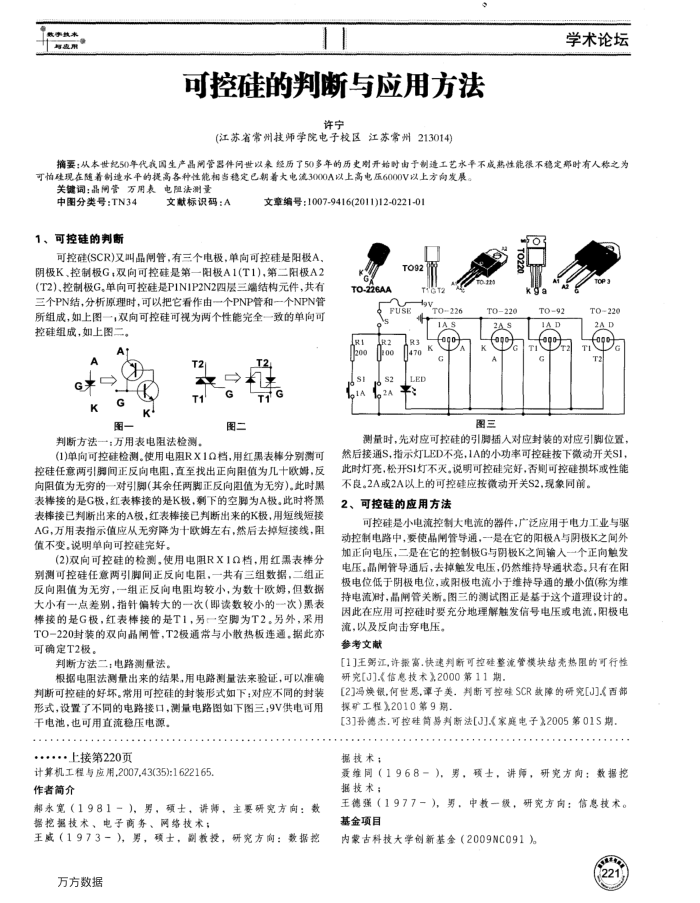

可控硅的判断与应用方法
许宁
(江苏省常州技师学院电子校区江苏常州213014)
学术论坛
摘要：从本世纪50年代我国生产晶调管器件间世以来经历了50多年的历史则开始时出于制造工艺水平不成熟性能很不稳定那时有人称之为可怕硅现在随着制造水平的提高各种性能相当稳定已朝着大电流3000A以上高电压6000V以上方向发展。
关键词：晶调管万用表电阻法测量
中图分类号：TN34 1、可控硅的判断
文献标识码：A
文章编号：1007-9416(2011)12-0221-01
so
可控硅(SCR)又叫晶闸管，有三个电极，单向可控硅是阳极A 阴极K、控制极G，双向可控硅是第一阳极A1(T1)，第二阳极A2（T2）、控制极G单向可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成，如上图一，双向可控硅可视为两个性能完全一致的单向可控硅组成，如上图二。
At
A
T2
G
T1'
K
e 图
判断方法一万用表电阻法检测。
G 图二
G
(1)单向可控硅检测。使用电阻RX1Q档，用红黑表棒分别测可控硅任意两引脚间正反向电阻，直至找出正向阻值为几十欧姆，反向阻值为无穷的一对引脚(其余任两脚正反向阻值为无穷)。此时黑表棒接的是G极，红表棒接的是K极，剩下的空脚为A极。此时将黑表棒接已判断出来的A极，红表棒接已判断出来的K极，用短线短接 AG，万用表指示值应从无穷降为十欧姆左右，然后去掉短接线，阻值不变，说明单向可控硅完好。
(2)双向可控硅的检测。使用电阻RX1Q档，用红黑表棒分别测可控硅任意两引脚间正反向电阻，一共有三组数据，二组正反向阻值为无穷，一组正反向电阻均较小，为数十欧姆，但数据大小有一点差别，指针偏转大的一次(即读数较小的一次)黑表棒接的是G极，红表棒接的是T1，另一空脚为T2。另外，采用 TO-220封装的双向晶闸管，T2极通带与小散热板连通。据此亦可确定T2极。
判断方法二，电路测量法，
根据电阻法测量出来的结果，用电路测量法来验证，可以准确判断可控硅的好坏。常用可控硅的封装形式如下；对应不同的封装形式，设置了不同的电路接口，测量电路图如下图三；9V供电可用
干电池.也可用直流稳压电源。·上接第220页
计算机工程与应用,2007,43(35):1622165. 作者简介
郝永宽（1981=），男，颈士，讲师，主要研究方向：数据挖癌校术、电子商务、网络技术；
王成（1973一），男，硕士，教投，研究方向：数据挖
万方数据
G
TO-226AA
TO92
GT
FUSB s R1
R2 00
200
S2 2A
4gy
TO226 1AS eo0
470 LEE +
o
TO220 2A_S-000
图三
TO
kga
TO92 IAD 000
TO220 2AE(ogo)
e
测量时，先对应可控硅的引脚插人对应封装的对应引脚位置，然后接通S，指示灯LED不亮，1A的小功率可控硅技下微动开关S1，此时灯亮，松开S1灯不灭。说明可控硅完好否则可控硅损坏或性能
不良。2A或2A以上的可控硅应按微动开关S2.现象同前。 2、可控硅的应用方法
可控硅是小电流控制大电流的器件，广泛应用于电力工业与驱动控制电路中，要使晶删管导通，一是在它的阳极A与阴极K之间外加正向电压，二是在它的控制极G与阴极K之间输人-个正向触发电压。晶闸管导通后，去掉触发电压，仍然维持导通状态。只有在阳极电位低于阴极电位，或阳极电流小于维持导通的最小值(称为维持电流时，品闸管关断。图三的测试图正是基于这个道理设计的。因此在应用可控硅时要充分地理解触发信号电压或电流，阳极电
流，以及反向击穿电压。参考文献
