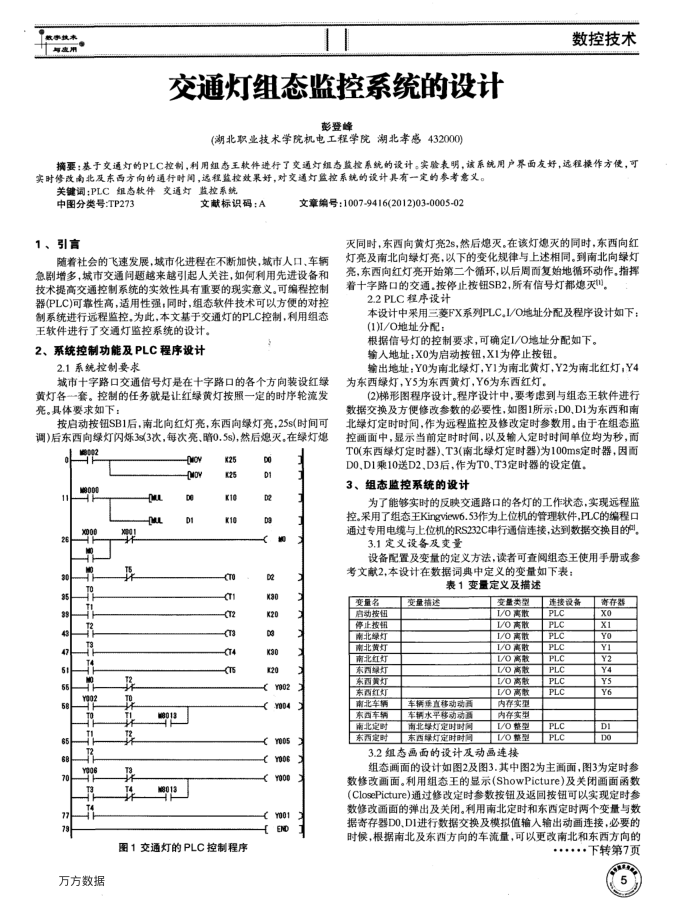

交通灯组态监控系统的设计
彭登峰
(湖北职业技术学院机电工程学院湖北孝感432000)
数控技术
摘要：基于交通灯的PLC控制，利用组办王软件进行了交通灯组态监控系统的设计。实验表明，该系统用户界面友好，选程操作方使，可实时修改南北及东西方向的通行时间，选程监控效果好，对交通灯监控系统的设计具有一定的参考意义。
关键调：PLC组态软件交通灯监控系统中图分类号：TP273
文献标识码：A
1、引言
文章编号：1007-9416(2012)03-0005-02
灭同时，东西向黄灯亮2s，然后熄灭，在该灯熄灭的同时.东西向红灯亮及南北向绿灯亮，以下的变化规律与上述相同。到南北向绿灯
随着社会的飞速发展，城市化进程在不断加快，城市人口，车辆急剧增多，城市交通间题越来越引起人关注，如何利用先进设备和技术提高交通控制系统的实效性具有重要的现实意义。可编程控制器(PLC)可靠性高，适用性强，同时，组态软件技术可以方便的对控制系统进行远程监控，为此，本文基于交通灯的PLC控制，利用组态
王软件进行了交通灯监控系统的设计。 2、系统控制功能及PLC程序设计
2.1系统控制要求
城市十字路口交通信号灯是在十字路口的各个方向装设红绿黄灯各一套。控制的任务就是让红绿黄灯按照一定的时序轮流发亮。具体要求如下：
按启动按钮SB1后，南北向红灯亮，东西向绿灯亮，25s(时间可调)后东西向绿灯闪烁3s(3次，每次亮、暗0.5s)，然后熄灭。在绿灯熄
0002
HH e00
26
野
80 88 43 47
55
58 65 20
Y902 y0
万方数据
聘驿联
8013 0
CNO oy
0e DI
x25 K25
K10 K10
cre 12 13 14 C5
图1交通灯的PLC控制程序
00 D1
D2· D2 x30 x20 08 K30 K20 CY902 Cy004
Cy005 CY906 Yo00
100A END
亮，东西向红灯亮开始第二个循环，以后周面复始地循环动作。指挥着十字路口的交通.按停止按钮SB2，所有信号灯熄灭。
2.2PLC程序设计
本设计中采用三菱FX系列PLC。I/O地址分配及程序设计如下：(1)I/O地址分配：
根据信号灯的控制要求，可确定1/O地址分配如下。输人地址：X0为启动按钮，X1为停止按钮。
输出地址：Y0为南北绿灯，Y1为南北黄灯，Y2为南北红灯：Y4 为东西绿灯，Y5为东西黄灯，Y6为东西红灯。
(2)梯形图程序设计。程序设计中，要考虑到与组态王软件进行数据交换及方便修改参数的必要性，如图1所示DO,D1为东西和南北绿灯定时时间，作为远程监控及修改定时参数用。由于在组态监控画面中，显示当前定时时间，以及输人定时时间单位均为秒，而 T0(东西绿灯定时器)、T3(南北绿灯定时器)为100ms定时器，因面
D0.D1乘10送D2.D3后，作为T0、T3定时器的设定值， 3、组态监控系统的设计
为了能够实时的反映交通路口的各灯的工作状态，实现远程监控。采用了组态王Kingview6.53作为上位机的管理软件，PLC的编程口通过专用电缆与上位机的RS232C串行通信连接，达到数据交换目的，
3.1定义设备及变量
设备配置及变量的定义方法，读者可查阅组态王使用手册或参考文献2,本设计在数据词典中定义的变量如下表：
表1变量定义及描述
变量名启动按钮停止按钮南北绿灯南北黄行南北红灯东西绿灯东西黄灯东西红灯南北车辆东西车辆南北淀时东西定时
变量措
车辆垂直移动动商车辆水平移动动路南北绿灯定时时间东西绿灯定时时间
变壁类型 1/O高收 L/O高股 1/0离股 1/0高收 L/O离股 L/O离股 L/O高敏 1/O高股内存实型内存实带 1/O整型 L/O整型
3.2组态画面的设计及动画连接
连接设备
PLC PLC PLC PLC PLC PLC PLC PLC
PLC PLC
寄存器 xo x1 YO
Y2 Y4 Y5 Y6
DI Do
组态画面的设计如图2及图3.其中图2为主面面，图3为定时参数修改画面。利用组态王的显示（ShowPicture）及关闭面面函数(ClosePicture)通过修改定时参数按钮及返回按钮可以实现定时参数修改画面的弹出及关闭。利用南北定时和东西定时两个变量与数据寄存器DO、D1进行数据交换及模拟值输人输出动画连接，必要的时候，根据南北及东西方向的车流量，可以更改南北和东西方向的
..下转第7页
