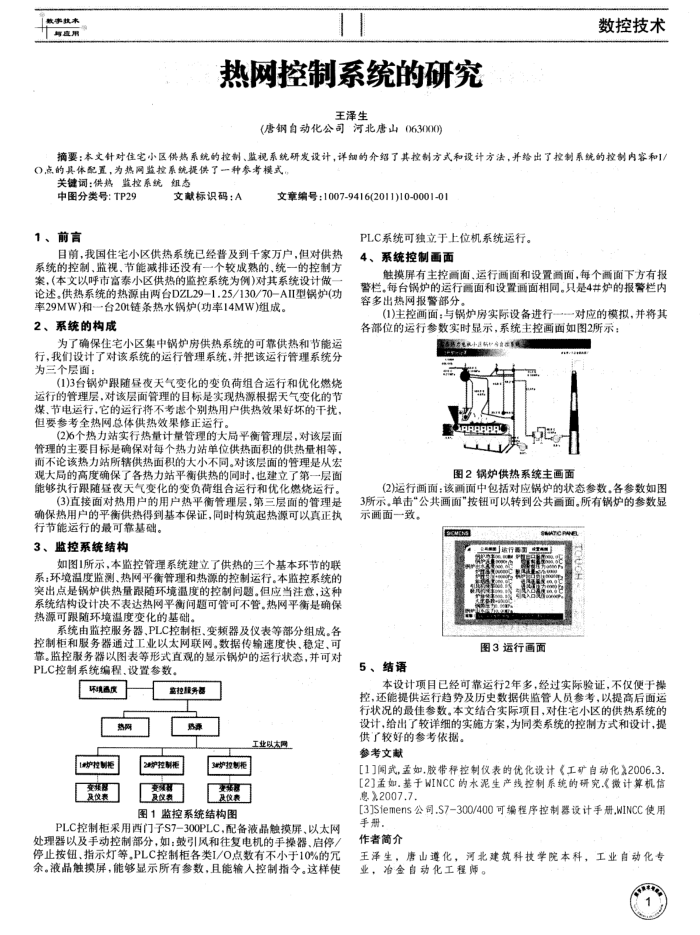

热网控制系统的研究
王泽生
(唐钢自动化公司河北唐山063000)
数控技术
摘要：本文针对住宅小区供热系统的控制、监视系统研发设计，详细的介绍了其控制方式和设计方法，并给出了控制系统的控制内容和1/ O点的具体配置，为热网监控系统提供了一种参考模式。
关键词：供热监控系统组态中图分类号：TP29
文献标识码：A
1、前言
文章编号：1007-9416(2011)10-0001-01
PLC系统可独立于上位机系统运行。
目前，我国住宅小区供热系统已经普及到千家万户，但对供热系统的控制、监视。节能减排还没有一个较成熟的、统一的控制方案，(本文以呼市富泰小区供热的监控系统为例)对其系统设计做论述。供热系统的热源由两台DZL29-1.25/130/70-AII型锅炉(功
率29MW)和台20t链条热水锅炉(功率14MW)组成。 2、系统的构成
为了确保住宅小区集中锅炉房供热系统的可靠供热和节能运行，我们设计了对该系统的运行管理系统，并把该运行管理系统分为三个层面：
(1)3台锅炉跟随星夜天气变化的变负荷组合运行和优化燃烧运行的管理层，对该层面管理的目标是实现热源根据天气变化的节煤、节电运行，它的运行将不考患个别热用户供热效果好坏的干扰，但要参考全热网总体供热效果修正运行。
(2)6个热力站实行热量计量管理的大局平衡管理层，对该层面管理的主要目标是确保对每个热力站单位供热面积的供热量相等，而不论该热力站所辖供热面积的大小不同。对该层面的管理是从宏观大局的高度确保了各热力站平衡供热的同时，也建立了第一层面能够执行跟随登夜天气变化的变负荷组合运行和优化燃烧运行。
(3)直接面对热用户的用户热平衡管理层，第三层面的管理是确保热用户的平衡供热得到基本保证，同时构筑起热源可以真正执
行节能运行的最可靠基础。 3、监控系统结构
如图1所示，本监控管理系统建立了供热的三个基本环节的联系：环境温度监测、热网平衡管理和热源的控制运行。本监控系统的突出点是锅炉供热量跟随环境温度的控制间题。但应当注意，这种系统结构设计决不表达热网平衡问题可管可不管，热网平衡是确保热源可跟随环境温度变化的基础，
系统由监控服务器，PLC控制柜、变频器及仪表等部分组成。各控制柜和服务器通过工业以太网联网。数据传输速度快，稳定，可靠。监控服务器以图表等形式直观的显示锅炉的运行状态，并可对 PLC控制系统编程.设置参数。
环境通度
热网
a护控制柜变维器及仪表
监控服务器
热票
工业以太网
2护控制柜变盈设表
3时护控制柜要能及仪费
图1监控系统结构图
PLC控制柜采用西门子S7-300PLC.配备液晶触摸屏、以太网处理器以及手动控制部分，如：鼓引风和往复电机的手操器、启停/ 停止按钮、指示灯等。PLC控制柜各类I/O点数有不小于10%的允余。液晶触摸屏，能够显示所有参数，且能输人控制指令。这样使
4、系统控制画面
触摸屏有主控画面，运行画面和设置商面，每个画面下方有报警栏。每台锅炉的运行画面和设置画面相同。只是4井炉的报警栏内容多出热网报警部分。
(1)主控画面：与锅炉房实际设备进行一对应的模拟，并将其各部位的运行参数实时显示，系统主控画面如图2所示：
a RRRRE
图2锅炉供热系统主画面
(2)运行画面：该画面中包括对应锅炉的状态参数。各参数如图 3所示。单击"公共画面"按钮可以转到公共画面。所有锅炉的参数显示画面一致。
EMS
图3运行画面
5、结语
本设计项目已经可靠运行2年多，经过实际验证，不仅便于操控，还能提供运行趋势及历史数据供监管人员参考，以提高后面运行状况的最佳参数。本文结合实际项目，对住宅小区的供热系统的设计，给出了较详细的实施方案，为同类系统的控制方式和设计，提
供了较好的参考依据。参考文献
[1]阀武，盂如，胶带秤控制仪表的优化设计《工矿自动化》2006.3[2]孟如.基于WINCC的水泥生产线控制系统的研究.《微计算机信息32007.7
[3JSfemens公司.S7-300/400可编程序控制器设计手册,WINCc使用手册，
作者简介
王泽生，唐山遵化，河北建筑科技学院本科，工业自动化专业，冶金自动化工程师。
