学术论坛

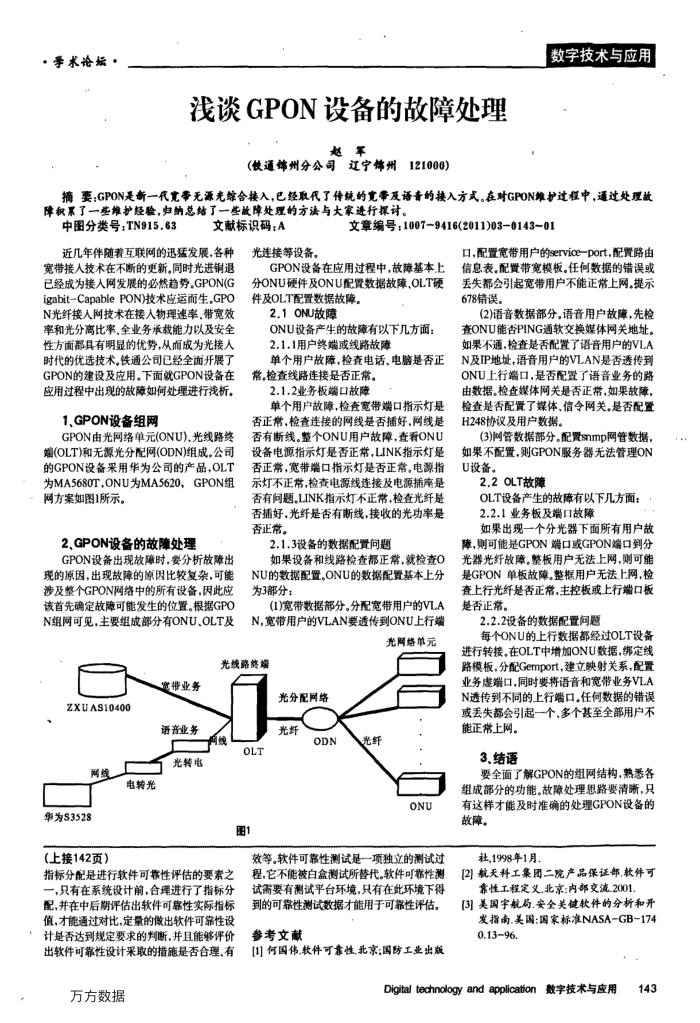

浅谈GPON设备的故障处理
赵军
（铁通锦州分公司辽宁佛州
121000）
数字技术与应用
摘要：GPON是新一代完常无源光维合接入，已经取代了传统的完常及语音的接入方式。在对GPON维护过程中，通过处理故障积累了一些维护经验，归纳总结了些故障处理的方法与大家进行探讨。
中图分类号：TN915.63
文献标识码：A
近几年伴随着互联网的迅猛发展，各种宽带接人技术在不断的更新，同时光进铜退已经成为接人网发展的必然趋势，GPON(G igabit-CapablePON)技术应运而生，GPO N光纤接人网技术在接人物理速率、带宽效率和光分离比率，全业务承载能力以及安全性方面都具有明显的优势，从而成为光接人时代的优选技术，铁通公司已经全面开展了 GPON的建设及应用，下面就GPON设备在应用过程中出现的故障如何处握进行浅析。
1、GPON设备组网
GPON由光网络单元(ONU)、光线路终罐（OLT)和无源光分配网（ODN)组成。公司的GPON设备采用华为公司的产品，OLT 为MA5680T，ONU为MA5620，GPON组网方案如图1所示。
2.GPON设备的故障处理
GPON设备出现故障时，要分析故障出现的原因，出现故障的原因比较复杂，可能涉及整个GPON网络中的所有设备，因此应该首先确定故障可能发生的位置。根据GPO N组网可见，主要组成部分有ONU、OLT及
光连接等设备。
文章编号：1007-9416(2011)03-0143-01
口，配置宽带用户的service-port，配置路由
GPON设备在应用过程中，故障基本上分ONU硬件及ONU配置数据故障，OLT硬
件及OLT配置数据故障。 2.1ONU故障
ONU设备产生的故障有以下几方面； 2.1.1用户终端或线路故障
单个用户故障，检查电话、电脑是否正常。检查线路连接是否正常。
2.1.2业务板端口故障
单个用户故障，检查宽带端口指示灯是否正常，检查连接的网线是否插好，网线是否有断线。整个ONU用户故障，查看ONU 设备电源指示灯是否正带，LINK指示灯是否正常，宽带端口指示灯是否正常。电源指示灯不正常，检查电源线连接及电源插座是否有问题。LINK指示灯不正常，检查光纤是否插好，光纤是否有断线，接收的光功率是否正常。
2.1.3设备的数据配置问题
如果设备和线路检查都正常，就检查O NU的数据配置，ONU的数据配置基本上分为3部分：
(1)宽带数据部分。分配宽带用户的VLA N，宽带用户的VLAN要透传到ONU上行端
光网络单元
光线路资端
宽带业务
ZXUAS10400
语音业务光转电
网线
华为S3528（上接142页）
电转光
指标分配是进行软件可靠性评估的要素之一，只有在系统设计前，合理进行了指标分
配，并在中后期评估出软件可靠性实际指标值，才能通过对比，定量的傲出软件可靠性设计是否达到规定要求的判断，并且能够评价出软件可靠性设计采取的措施是否合理、有
万方数据
OLT 图1
光分配网络
光纤
ODN
光纤
ONU
效等。软件可靠性测试是一项独立的测试过程，它不能被白盒测试所替代。软件可靠性测试需要有测试平台环境，只有在此环境下得
到的可靠性测试数据才能用于可靠性评估。参考文献
[1]何国伟.软件可意性,北京：国防工业出版
信息表。配置带宽模板。任何数据的错误或丢失都会引起宽带用户不能正常上网，提示 678错误。
(2)语音数据部分。语音用户故障，先检查ONU能否PING通软交换媒体网关地址。如果不通，检查是否配置了语音用户的VLA N及IP地址，语音用户的VLAN是否透传到 ONU上行端口，是否配置了语音业务的路由数据。检查媒体网关是否正带，如果故障，检查是否配置了媒体、信令网关，是否配置 H248协议及用户数据。
(3)网管数据部分。配置snmp网管数据，如果不配置，则GPON服务器无法管理ON U设备。
2.2OLT故障
OLT设备产生的故障有以下几方面： 2.2.1业务板及端口故障
如果出现一个分光器下面所有用户故障，则可能是GPON端口或GPON端口到分光器光纤故障。整板用户无法上网，则可能是GPON单板故障。整框用户无法.上网，检查上行光纤是否正常，主控板或上行端口板是否正常。
2.2.2设备的数据配置间题
每个ONU的上行数据都经过OLT设备进行转接.在OLT中增加ONU数据，绑定线路模板，分配Gemport，建立映射关系，配置业务虚端口，同时要将语音和宽带业务VLA N透传到不同的上行端口。任何数据的错误或丢失都会引起一个，多个其至全部用户不能正常上网。
3、结语
要全面了解GPON的组网结构，熟悉各组成部分的功能。故障处理思路要清晰，只有这样才能及时准确的处理GPON设备的故障。
社，1998年1月，
[2]航天科工集团二院产品保证部.软件可
靠性工程定义北京：内部交流.2001
[3]美国宇航局.安全关键款件的分析和开发指南.美国：国家标准NASA-GB-174 0.1396
Digital technology and application
数字技术与应用
143
