设计开发
基于虚拟仪器技术的压
力变送器自动检定管理系统设计
赵明丽1马淑华
(1.吉林化工学院信息与控制工程学院吉林吉林132022;2.吉林石化公司化肥厂吉林吉林132022)
数事投与或用
摘要：基于虚拟仅器技术,在GEPACE6000模块化压力控制器的硬件基动础上按照GGJ882-20X04压力变送器检定规程》开发出一套压力变逐器自动检定管理系统。该系统实现了压力变逆器的自动检定检定记承和检定证书的存储、查询和打印等数据管理功能。系统操作简单可靠提高了仪表的检定效率，已在某仪表检定中心投入使用。
关键调:Labview压力变送器自动检定GEPACE6000 中图分类号：TP315
文献标识码:A
压力(差压)变送器是工业中常用的仪表，在工业过程检测中占据非常重要的地位。传统压力变送器检定过程中，需人工在PACE6000 控制器的触摸屏上设置压力给定值，手动记录检定数据，并进行计算。一台仪表的检定上下行程每次至少需要检定2个循环，每个行程也至少需要检定5个点。这样每次检定一台仪表就至少需要人工操作20次，效率极低，容易受人为因素的干扰，并且检定的记录无法进行有效的保存，不利于目后的查询工作。此，开发出一套高效的新
型压力变送器自动检定管理系统就显得尤为重要11-2]。 1系统整体结构设计
本系统分为自动检定和记录管理两个子系统。自动检定子系统每次可以同时对五台规格型号相同的仪表进行检定。记录管理子系统则负责对检定记录的查询、检定记录和检定证书的生成与打印压力(差压)变送器自动检定管理系统的整体结构如下图1所示。
PACE6000压力控制器是GE公司推出的双通道压力控制器，通过RS232和IEEE接口为标准配置未来扩展通讯功能，可与多种压力检定仪表通讯，通讯可靠。通过对检定系统的二次开发，利用
Labview软件，完善了检定系统的管理功能。 2自动检定子系统
文章编号：1007-9416(2016)10-0150-01
计算机通过交换机和多台不同量程的PACE6000进行通讯。用户设置好参数，如仪表的基本信息，精度等级、行程数、被检点数、采样时间等，系统根据这些参数进行计算，控制PACE6000输出标准压力信号。然后计算机自动控制多路信号的切换，最后由吉利时的数字万用表KE2000将变送器输出的标准信号采集到计算机中进行错存和计算，判断压力变送器是否合格。
PACE6000压力控制器带有USB、RS232.GPIB和以太网四种通讯接口，通讯协议为可编程仪器标准命令SCPI。本系统中运用 TCP/IP协议接口，采用Labview的软件策略，运用开放式的程控仪器标准命令(SCPI与多台PACE6000控制器进行通讯冈,通讯占用的端口号为5025。计算机通过串口通讯方式与KE2000进行通讯命令码为:FETCh，
为了满是多台仪表的同时检定，系统利用Labview作为上位机，通过PPI协议与S7-200PLC通讯来实现信号的选择与切换，S7-200 通过继电器连接多台变送器，进行多路信号的选择，实现多路模拟
信号的分时采集。 3记录管理子系统
检定记录管理子系统是整个系统设计的一个亮点。记录管理系 Pressure transmitter
PACE6000(2.5kPa~21MPa)
PC Printer
收移日期：2016-09-02
RS232 TCPIP RS232
Ethernot Switch
电 KE2000
Pressure signal
中
1~5V(4-20mA)

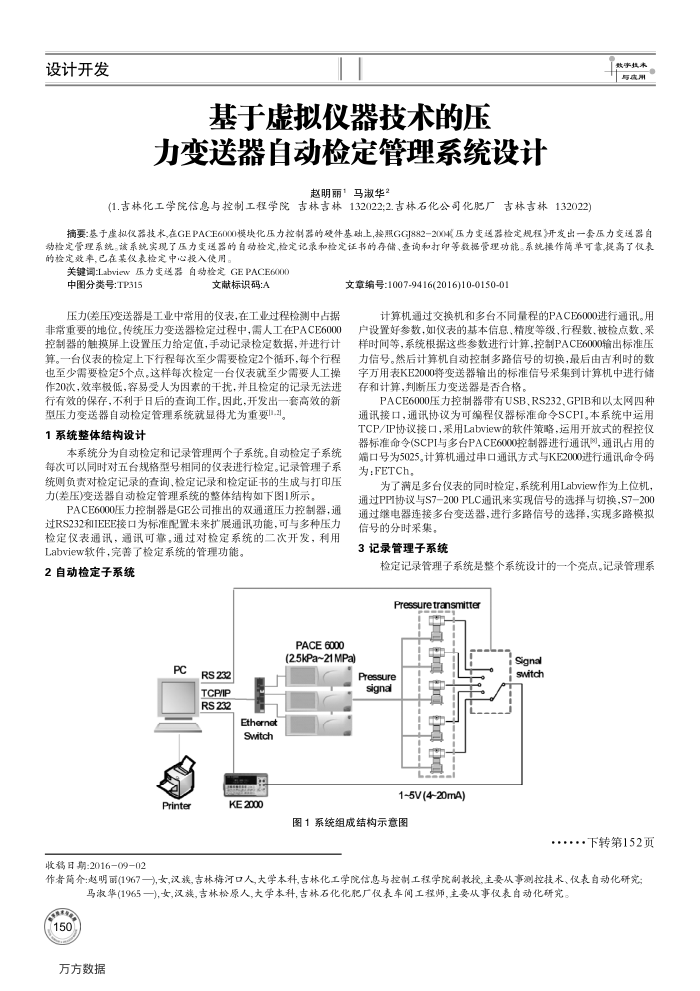

图1系统组成结构示意图
iSignal switch
+....下转第152页
作者简介：赵明丽(1967一)女,汉族，吉林梅河口人大学本科吉林化工学院信息与控制工程学院制教投主要从事测控技术、仪表自动化研究
马淑华(1965一),女，汉族，吉林松原人,大学本科，吉林石化化靶厂仪表车间工程师，主要从事仪表自动化研究万方数据
