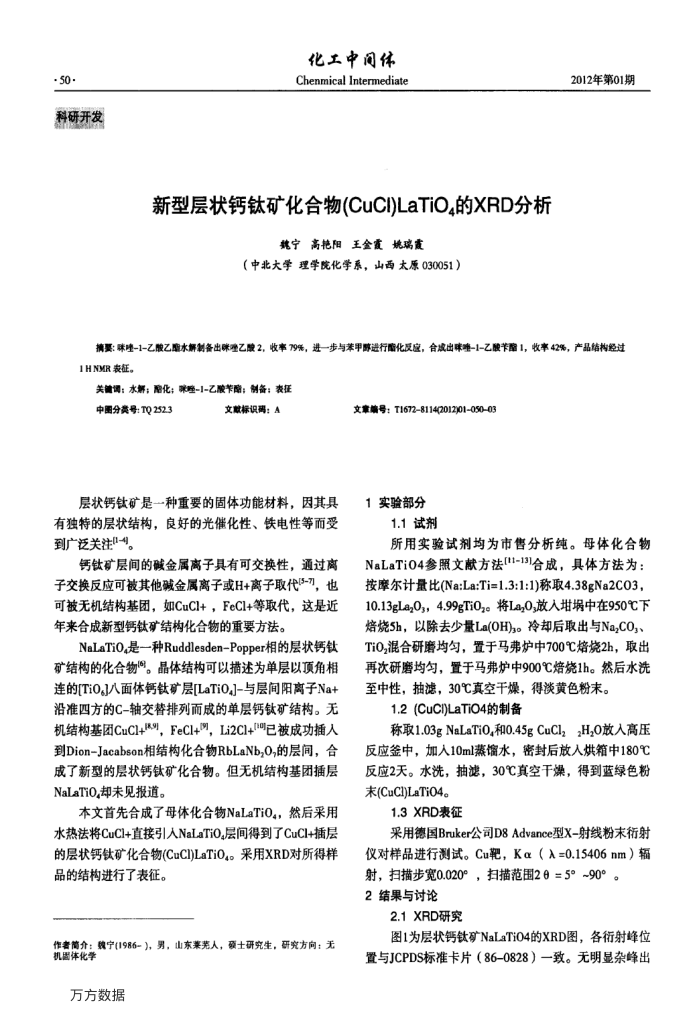

·50
科研开发
化工中间体 Chenmical Intermediate
新型层状钙钛矿化合物(CuCDLaTiO.的XRD分析
魏宁高艳阳王金霞姚瑞鼓
（中北大学理学院化学系，山西太原030051）
2012年第01期
搞要：味唑-1-乙酸乙酸水解制备出咪理乙酸2，收率79%，进一步与苯甲醇进行酯化反应，合成出味唯-1-乙融羊酯1，收率42%，产品结构经过 1HNMR表征。
关键调：水解；酯化；味壁-1-乙胺羊酯；制备：表狂
中图分责号：TQ252.3
文账标识码：A
层状钙钛矿是一种重要的固体功能材料，因其具有独特的层状结构，良好的光催化性、铁电性等而受到广泛关注14]
钙钛矿层间的碱金属离子具有可交换性，通过离子交换反应可被其他碱金属离子或H+离子取代[5-7]，也可被无机结构基团，如CuCl+，FeCl+等取代，这是近年来合成新型钙钛矿结构化合物的重要方法。
NaLaTiO，是一种Ruddlesden-Popper相的层状钙钛矿结构的化合物。晶体结构可以描述为单层以顶角相连的[TiO,八面体钙钛矿层[LaTiO,]-与层间阳离子Na+ 沿准四方的C-轴交替排列面成的单层钙钛矿结构。无机结构基团CuCl+，FeCl+，Li2Cl+叫己被成功插人到Dion-Jacabson相结构化合物RbLaNb,O,的层间，合成了新型的层状钙钛矿化合物。但无机结构基团插层 NaLaTiO却未见报道。
本文首先合成了母休化合物NaLaTiO4，然后采用水热法将CuCl+直接引入NaLaTiO,层间得到了CuCI+插层的层状钙钛矿化合物(CuCI)LaTiO4。采用XRD对所得样品的结构进行了表征。
作者简介：魏宁(1986)，男，山东巢芜人，颈士研究生，研究方向：关机固体化学
万方数据
文室编号：T16728114(2012)01-050-03 1实验部分
1.1试剂
所用实验试剂均为市售分析纯。母体化合物 NaLaTi04参照文献方法[lt-13]合成，具体方法为：按摩尔计量比(Na:La:Ti=1.3:1:1)称取4.38gNa2C03 10.13gLa,0,，4.99gTi0z。将La,0,放人中在950℃下焙烧5h，以除去少量La(OH)。冷却后取出与Na,CO, Ti0,混合研磨均匀，置于马弗炉中700℃焙烧2h，取出再次研磨均勾，置于马弗炉中900℃焙烧1h。然后水洗至中性，抽滤，30℃真空干燥，得淡黄色粉末。
1.2(CuCI)LaTiO4的制备
称取1.03gNaLaTi0,和0.45gCuCl，H,O放入高压反应釜中，加人10ml蒸馏水，密封后放入烘箱中180℃ 反应2天。水洗，抽滤，30℃真空干澡，得到蓝绿色粉末(CuCl)LaTiO4。
1.3XRD表征
采用德国Bruker公司D8Advance型X-射线粉末衍射仪对样品进行测试。Cu靶，Kα（入=0.15406nm）辐
射，扫描步宽0.020°，扫描范围2=5°~90°。 2结果与讨论
2.1XRD研究
图1为层状钙钛矿NaLaTiO4的XRD图，各衍射峰位置与JCPDS标准卡片（86-0828）一致。无明显杂峰出
