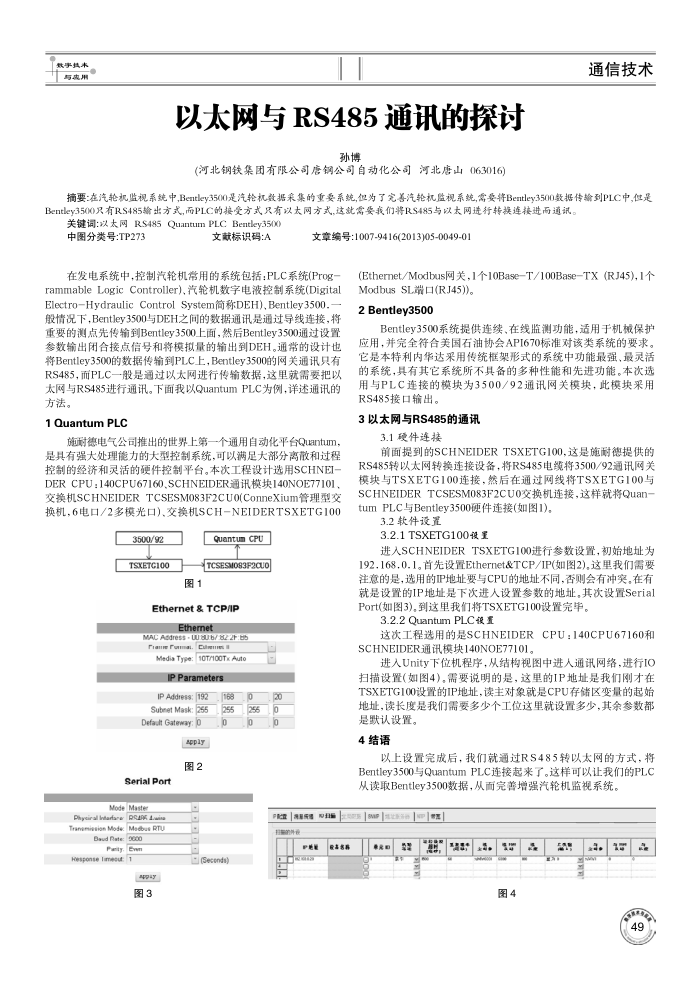

以太网与RS485通讯的探讨
孙博
(河北钢铁集团有限公司唐钢公司自动化公司河北唐山063016)
通信技术
摘要：在汽轮机监视系统中,Bentley3500是汽轮机数据来集的重要系统,但为了究善汽轮机监视系统,需要将Bentley3500数据传输到PLC中,但是 Bentley3500只有RS485输出方式,而PLC的接受方式只有以太网方式,达就需要我们将RS485与以太网进行转换连接进而通试。
关键词:以太网RS485QuantumPLC Bentley3500)
中图分类号：TP273
文献标识码：A
文章编号：1007-9416(2013)05-0049-01
在发电系统中，控制汽轮机常用的系统包括：PLC系统(Prog一 rammableLogicController)、汽轮机数字电液控制系统(Digital Electro-HydraulicControl System简称DEH),Bentley35o0. 般情况下，Bentley3500与DEH之间的数据通讯是通过导线连接，将重要的测点先传输到Bentley3500上面，然后Bentley3500通过设置参数输出闭合接点信号和将模拟量的输出到DEH。通常的设计也将Bentley3500的数据传输到PLC上，Bentley3500的网关通讯只有 RS485，而PLC一般是通过以太网进行传输数据，这里就需要把以太网与RS485进行通讯。下面我以QuantumPLC为例，详述通讯的方法。
1QuantumPLC
施耐德电气公司推出的世界上第一个通用自动化平台Quantum，是具有强大处理能力的大型控制系统，可以满足大部分离散和过程控制的经济和灵活的硬件控制平台。本次工程设计选用SCHNEI-DERCPU:140CPU67160,SCHNEIDER通讯模块140NOE77101 交换机SCHNEIDERTCSESM083F2CU0(ConneXium管理型交换机，6电口/2多模光口)、交换机SCH-NEIDERTSXETG100
3500/92 TSXETG100
QuantumCPU TCSESM083F2CU0
图1
Ethernet &TCP/P
Ethernet
MAC A8dress - UU.8U:6/:38Z 2F:B5
Frane Fumai.Culeues Media Type:10T/100Tx Auto IPParameters
IP Address:192 Subnet Mask:255 Defaut Gateway
py 图2
Serial Port ModeMaste
Physiral iwlarfareDSAR A.wins Traneniesion Mode:
Mebus RTU
Bsud Rate:0000 Peity.Ew
Response Timeout:1
494
图3
88 255 0
(Secends)
255
20 0 0
(Ethermet/Modbus网关，1个10BaseT/100BaseTX(RJ45),1个
Modbus SL端口(RJ45)。 2Bentley3500
Bentley3500系统提供连续、在线监测功能，适用于机械保护应用，并完全符合美国石油协会API670标准对该类系统的要求。它是本特利内华达采用传统框架形式的系统中功能最强，最灵活的系统，具有其它系统所不具备的多种性能和先进功能。本次选用与PLC连接的模块为3500/92通讯网关模块，此模块采用 RS485接口输出。
3以太网与RS485的通讯
3.1硬件连接
前面提到的SCHNEIDERTSXETGI00，这是施耐德提供的 RS485转以太网转换连接设备，将RS485电缆将3500/92通讯网关模块与TSXETG100连接，然后在通过网线将TSXETG100与 SCHNEIDERTCSESM083F2CUO交换机L连接，这样就将Quan-tumPLC与Bentley3500硬件连接(如图1)。
3.2软件设置
3.2.1 TSXETG100设置
进人SCHNEIDERTSXETGI0O进行参数设置，初始地址为 192.168.0.1。首先设置Ethernet&TCP/IP(如图2)。这里我们需要注意的是，选用的IP地址要与CPU的地址不同，否则会有冲突，在有就是设置的IP地址是下次进人设置参数的地址。其次设置Serial Port(如图3)。到这里我们将TSXETG100设置完毕。
3.2.2 Quantum PLC银置
这次工程选用的是SCHNEIDERCPU：140CPU67160和 SCHNEIDER通讯模块140NOE77101。
进入Unity下位机程序，从结构视图中进人通讯网络，进行IO 扫描设置(如图4)，需要说明的是，这里的IP地址是我们刚才在 TSXETG100设置的IP地址，读主对象就是CPU存储区变量的起始地址，读长度是我们需要多少个工位这里就设置多少，其余参数都
是默认设置。 4结语
以上设置完成后，我们就通过RS485转以太网的方式，将 Bentley3500与QuantumPLC连接起来了这样可以让我们的PLC 从读取Bentley3500数据，从面完善增强汽轮机监视系统。
