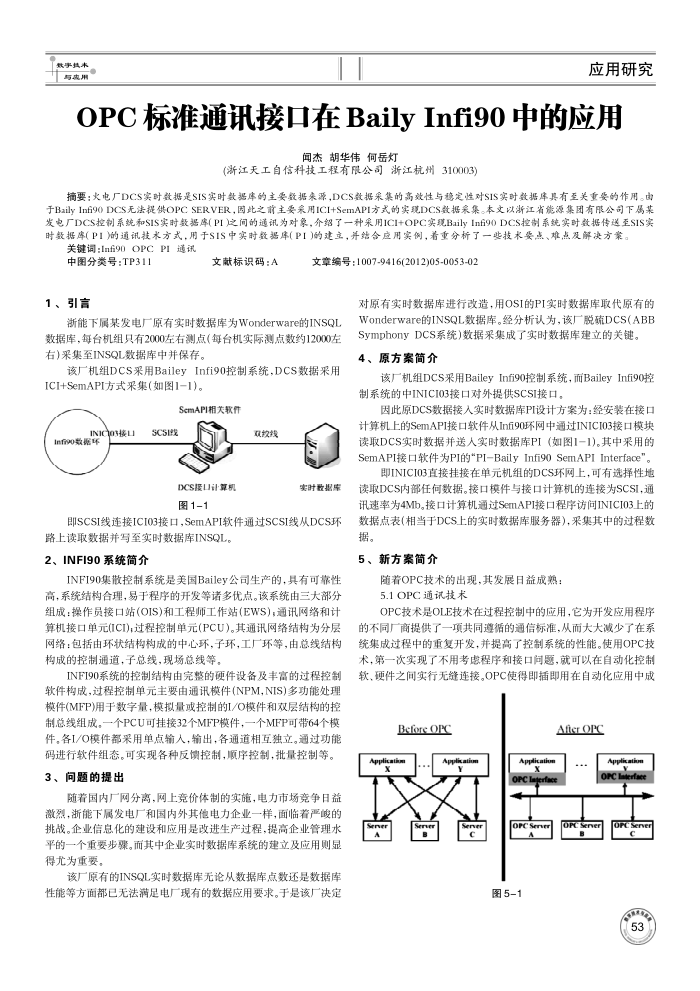

OPC标准通讯接口在BailyInfi90中的应用
闻杰胡华伟何岳灯
(浙江天工自信科技工程有限公司浙江杭州310003)
摘要：火电厂DCS实时数据是SIS实时数据库的主要数据来源，DCS数据采集的高效性与稳定性对SIS实时数据库具有至关重要的作用。由发电厂DCS控制系统和SIS实时数据序(PI)之间的通讯为对象，介绍了一种采用ICI+OPC实镜BailyInf90DCS控制系统实时数据传送至SIS实时数据库(PI)的通讯技术方式,用于SIS中实时数据库(PI)的建主，并结合应用实例，着重分析了一要技术要点、难点及解决方案。
关键词：Infi90OPCPI通讯
中图分类号：TP311 1、引言
文献标识码：A
文章编号：1007-9416(2012)05-0053-02
对原有实时数据库进行改造，用OSI的PI实时数据库取代原有的
渐能下属某发电厂原有实时数据库为Wonderware的INSQL 数据库，每台机组只有2000左右测点（每台机实际测点数约12000左右)采集至INSQL数据库中并保存。
该厂机组DCS采用BaileyInfi90控制系统，DCS数据采用 ICI+SemAPI方式采集（如图1-1)。
SemAPI相关软件
INIC03接LI
Infi90歌据环
SCS践
DCS接口计算机图1-1
双较线
实时数据库
即SCSI线连接ICI03接口，SemAPI软件通过SCSI线从DCS环
路上读取数据并写至实时数据库INSQL。 2、INFI90系统简介
INFI90集散控制系统是美国Bailey公司生产的，具有可靠性高，系统结构合理，易于程序的开发等诸多优点。该系统由三大部分组成：操作员接口站（OIS)和工程师工作站(EWS)，通讯网络和计算机接口单元(ICI);过程控制单元(PCU)。其通讯网络结构为分层网络：包括由环状结构构成的中心环，子环，工厂环等，由总线结构构成的控制通道，子总线，现场总线等。
INFI90系统的控制结构由完整的硬件设备及丰富的过程控制软件构成，过程控制单元主要由通讯模件(NPM,NIS)多功能处理模件(MFP)用于数字量，模拟量或控制的I/O模件和双层结构的控制总线组成。一个PCU可挂接32个MFP模件，一个MFP可带64个模件，各I/O模件都采用单点输人，输出，各通道相互独立。通过功能码进行软件组态。可实现各种反馈控制，顺序控制，批量控制等。 3、问题的提出
随着国内厂网分离，网上竞价体制的实施，电力市场竞争日益激烈，浙能下属发电厂和国内外其他电力企业一样，面临着严峻的挑战。企业信息化的建设和应用是改进生产过程，提高企业管理水平的一个重要步骤。而其中企业实时数据库系统的建立及应用则显得尤为重要
该厂原有的INSQL实时数据库无论从数据库点数还是数据库性能等方面都已无法满足电厂现有的数据应用要求。于是该厂决定
WonderWare的INSQL数据库。经分析认为，该厂脱疏DCS（ABB SymphonyDCS系统)数据采集成了实时数据库建立的关键。
原方索简介
4
该厂机组DCS采用BaileyInfi90控制系统，而BailevInfi90控
制系统的中INICI03接口对外提供SCSI接口。
因此原DCS数据接入实时数据库PI设计方案为：经安装在接口计算机L上的SemAPI接口软件从Inf90环网中通过INICI03接口模块读取DCS实时数据并送人实时数据库PI(如图1-1)。其中采用的 SemAPI接口软件为PI的"PIBaily Infi90 SemAPI Interface"。
即INICI03直接挂接在单元机组的DCS环网上，可有选择性地读取DCS内部任何数据。接口模件与接口计算机的连接为SCSI，通讯速率为4Mb。接口计算机通过SemAPI接口程序访间INICI03上的数据点表（相当于DCS上的实时数据库服务器)，采集其中的过程数据。
5、新方案简介
随着OPC技术的出现，其发展日益成熟： 5.1OPC通试技术
OPC技术是OLE技术在过程控制中的应用，它为开发应用程序的不同厂商提供了一项共同遵循的通信标准，从而大大减少了在系统集成过程中的重复开发，并提高了控制系统的性能。使用OPC技术，第一次实现了不用考虑程序和接口间题，就可以在自动化控制软、硬件之间实行无缝连接。OPC使得即插即用在自动化应用中成
Before OPC
Applicatkon
Serer
Applikation
Sener
Aficr OPC
Apicatiom OPC lagerfae
orcSen 图5-1
Application OPC laterfaee
