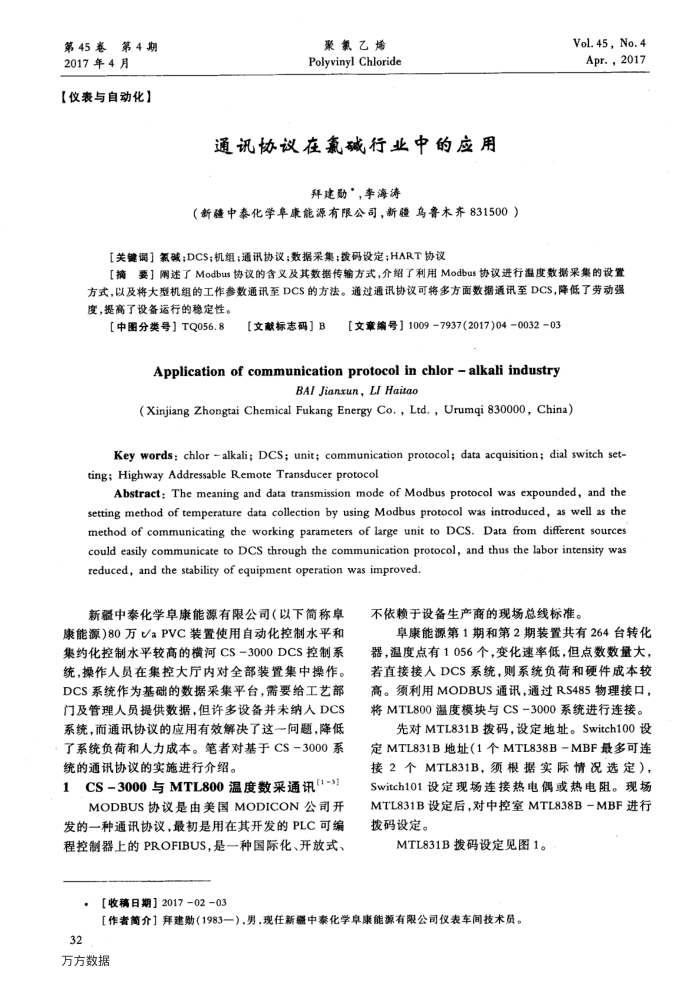

第45卷第4期 2017年4月
【仪表与自动化】
聚氯乙烯 Polyvinyl Chloride
通讯协议在氟碱行业中的应用
拜建勋”，李海涛
（新疆中泰化学阜康能源有限公司，新幢乌鲁木齐831500）
【关键调］氯碱；DCS；机组：通讯协议；数据采集拨码设定；HART协议
Vol.45,No.4 Apr.,2017
[摘要】阐述了Modbus协议的含义及其数据传输方式，介绍了利用Modbus协议进行温湿度数据采集的设置方式，以及将大型机组的工作参数通讯至DCS的方法。通过通讯协议可将多方面数据通讯至DCS，降低了劳动强度，提高了设备运行的稳定性。
中图分类号】TQ056.8
【文章编号】10097937(2017)04003203
【文献标志码】B
Application of communication protocol in chlor-alkali industry
BAIJianxun，LIHaitao
(Xinjiang Zhongtai Chemical Fukang Energy Co.,Ltd.,Urumqi 830000,China）
Key words: chlor alkali; DCS; unit; communication protocol; data acquisition; dial switch set-ting; Highway Addressable Remote Transducer protocol
Abstract: The meaning and data transmission mode of Modbus protocol was expounded, and the setting method of temperature data collection by using Modbus protocol was introduced, as well as the method of communicating the working parameters of large unit to DCS. Data from different sources could easily communicate to DCS through the communication protocol, and thus the labor intensity was reduced, and the stability of equipment operation was improved.
新疆中泰化学阜康能源有限公司（以下简称阜康能源)80万aPVC装置使用自动化控制水平和集约化控制水平较高的横河CS-3000DCS控制系统，操作人员在集控大厅内对全部装置集中操作。 DCS系统作为基础的数据采集平台，需要给工艺部门及管理人员提供数据，但许多设备并未纳入DCS 系统，而通讯协议的应用有效解决了这一问题，降低了系统负荷和人力成本。笔者对基于CS-3000系统的通讯协议的实施进行介绍。
1CS-3000与MTL800温度数采通讯(1-3 MODBUS协议是由美国MODICON公司开发的一种通讯协议，最初是用在其开发的PLC可编程控制器上的PROFIBUS，是一种国际化、开放式、
【收稿日期】20170203
不依赖于设备生产商的现场总线标准。
阜康能源第1期和第2期装置共有264台转化器，温度点有1056个，变化速率低，但点数数量大，若直接接人DCS系统，则系统负荷和硬件成本较高。须利用MODBUS通讯，通过RS485物理接口，将MTL800温度模块与CS-3000系统进行连接。
先对MTL831B拨码，设定地址。Switch100设定MTL831B地址（1个MTL838B-MBF最多可连接2个MTL831B，须根据实际情况选定）， Switch101设定现场连接热电偶或热电阻。现场 MTL831B设定后，对中控室MTL838B-MBF进行拨码设定。
MTL831B拨码设定见图1。
[作者简介】拜建勋（1983一），男，现任新盈中泰化学阜康能源有限公司仪表车间技术员。 32
