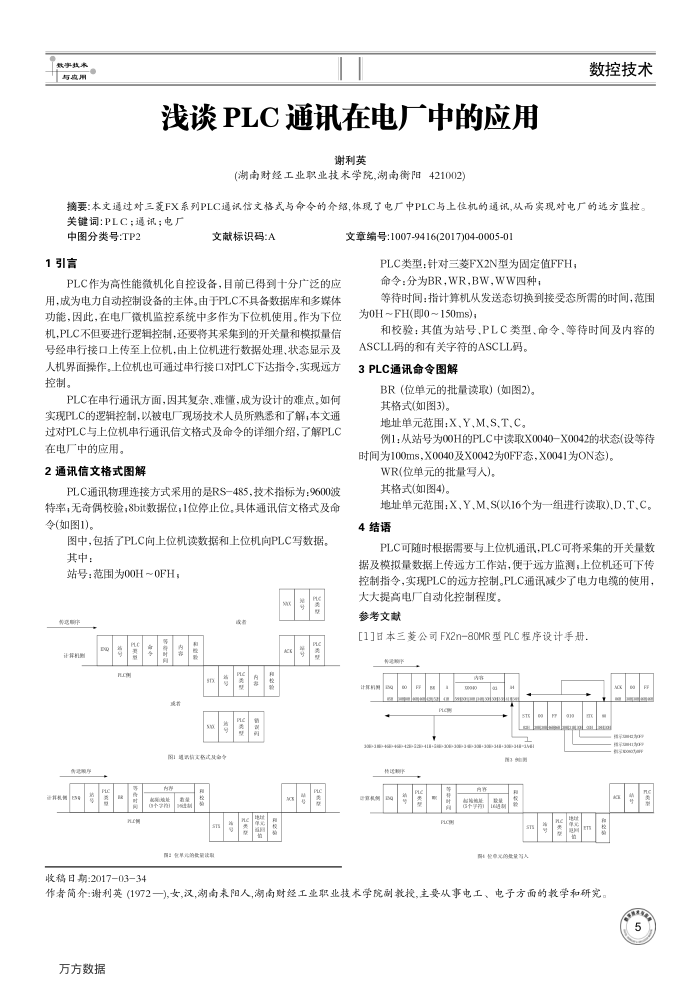

浅谈PLC通讯在电厂中的应用
谢利英
(湖南财经工业职业技术学院,湖南衡阳421002)
数控技术
摘要：本文通过对三菱FX系列PLC通讯信文格式与命令的介绍，体现了电厂中PLC与上位机的通讯，从而实现对电厂的选方监控。
关键词：PLC；通讯；电厂中图分类号:TP2
1引言
文献标识码：A
文章编号：1007-9416(2017)04-0005-01
PLC类型：针对三菱FX2N型为固定值FFH；
PLC作为高性能微机化自控设备，目前已得到十分广泛的应用，成为电力自动控制设备的主体。由于PLC不具备数据库和多媒体功能，因此，在电厂微机监控系统中多作为下位机使用。作为下位机，PLC不但要进行逻辑控制，还要将其采集到的开关量和模拟量信号经串行接口上传至上位机，由上位机进行数据处理、状态显示及人机界面操作。上位机也可通过串行接口对PLC下达指令，实现远方控制。
PLC在串行通讯方面，因其复杂、难懂，成为设计的难点。如何实现PLC的逻辑控制，以被电厂现场技术人员所熟悉和了解；本文通过对PLC与上位机串行通讯信文格式及命令的详细介绍，了解PLC 在电厂中的应用。
2通讯信文格式图解
PLC通讯物理连接方式采用的是RS-485，技术指标为：9600波特率，无奇偶校验；8bit数据位；1位停止位。具体通讯信文格式及命令(如图1)。
图中，包括了PLC向上位机读数据和上位机向PLC写数据。其中：
站号：范围为00H～0FH；
Rcg
81通部的文格及金图：企单治资量证联
收稿日期：2017-03-34
命令：分为BR，WR，BWWW四种，
等待时间：指计算机从发送态切换到接受态所需的时间，范围为0H~FH(即0~150ms);
和校验：其值为站号、PLC类型、命令、等待时间及内容的
ASCLL码的和有关字符的ASCLL码。 3PLC通讯命令图解
BR（位单元的批量读取）(如图2)。其格式(如图3)。
地址单元范围：X、Y、M、S.T、C。
例1：从站号为00H的PLC中读取X0040-X0042的状态(设等待时间为100mS，X0040及X0042为0FF态，X0041为ON态）。
WR(位单元的批量写人)。其格式(如图4)
地址单元范围：X,Y、M.S(以16个为一组进行读取)、D、T、C。 4结语
PLC可随时根据需要与上位机通讯，PLC可将采集的开关量数据及模拟量数据上传远方工作站，便于远方监测，上位机还可下传控制指令，实现PLC的远方控制。PLC通讯减少了电力电缆的使用，
大大提高电厂自动化控制程度。参考文献
[1]日本三菱公司FX2n-80MR型PLC程序设计手册。计算%
X的量量人
作者简介：谢利英(1972一),女,汶,湖南来阳人,湖南财经工业职业技术学院副教投,主要从事电工、电子方面的教学和研完万方数据
