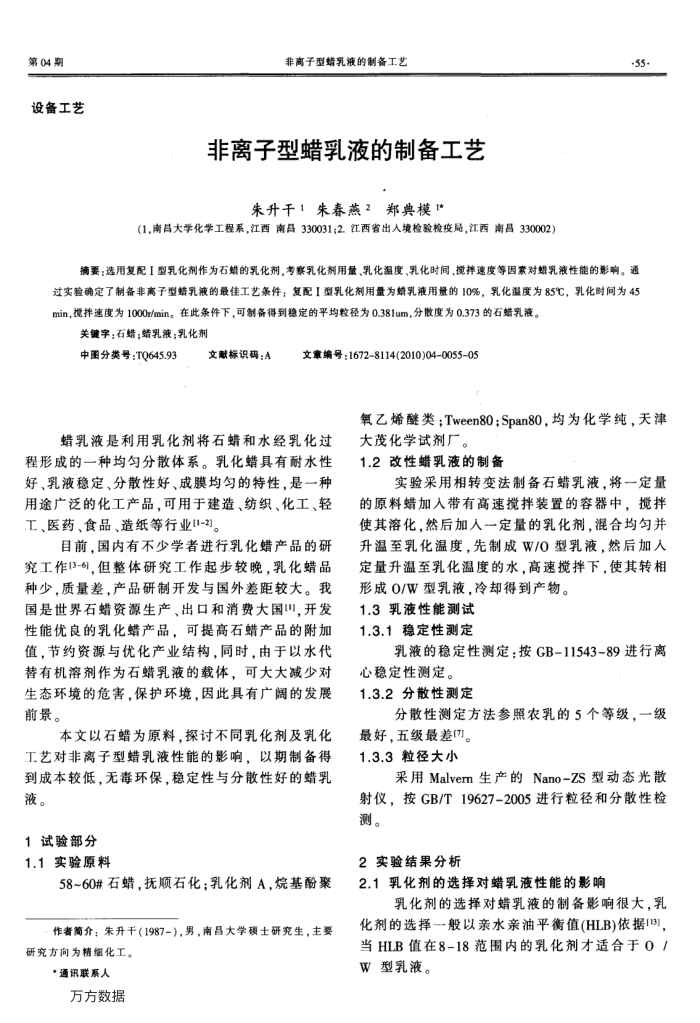

to
设备工艺
非离子型蜡乳液的制备工艺
非离子型蜡乳液的制备工艺
朱升干1朱春燕2郑典模1*
（1，南昌大学化学工程系，江西南昌330031;2.江西省出人境检验检疫局，江西南昌330002）
55.
摘要：选用复配I型乳化剂作为石蜡的乳化剂，考察乳化剂用量、乳化温度、乳化时间、搅拌速度等因索对蜡乳液性能的影响。通过实验确定了制备非离子型蜡乳液的最佳工艺条件；复配I型乳化剂用量为蜡乳液用量的10%，乳化温度为85℃，乳化时间为45 min，揽拌速度为1000r/min。在此条件下，可制备得到稳定的平均粒径为0.381um，分散度为0.373的石蜡乳液。
关键字：石蜡；蜡乳液；乳化剂
中图分类号：TQ645.93
文献标识码：A
文章编号：16728114(2010)04005505
氧乙烯醚类；Tween80；Span80，均为化学纯，天津
蜡乳液是利用乳化剂将石蜻和水经乳化过
程形成的一种均匀分散体系。乳化蜡具有耐水性好、乳液稳定、分散性好、成膜均匀的特性，是一种用途广泛的化工产品，可用于建造、纺织、化工、轻工、医药、食品、造纸等行业(1-2)。
目前，国内有不少学者进行乳化蜡产品的研
究工作[3-6]，但整体研究工作起步较晚，乳化蜡品种少，质量差，产品研制开发与国外差距较大。我国是世界石蜡资源生产、出口和消费大国川，开发性能优良的乳化蜡产品，可提高石蜡产品的附加值，节约资源与优化产业结构，同时，由于以水代替有机溶剂作为石蜡乳液的载体，可大大减少对生态环境的危害，保护环境，因此具有广阔的发展前景。
本文以石蜡为原料，探讨不同乳化剂及乳化
工艺对非离子型蜡乳液性能的影响，以期制备得到成本较低，无毒环保，稳定性与分散性好的蜡乳液。
1试验部分 1.1实验原料
58~60#石蜡，抚顺石化：乳化剂A，烷基酚聚作者简介；朱升干（1987-），男，南昌大学硕士研究生，主要
研究方向为精细化工。
，通讯联系人万方数据
大茂化学试剂厂。
1.2改性蜡乳液的制备
实验采用相转变法制备石蜡乳液，将一定量
的原料蜡加入带有高速搅拌装置的容器中，搅拌使其溶化，然后加人一定量的乳化剂，混合均勾并升温至乳化温度，先制成W/O型乳液，然后加入定量升温至乳化温度的水，高速搅拌下，使其转相形成O/W型乳液，冷却得到产物。
1.3乳液性能测试 1.3.1稳定性测定
乳液的稳定性测定：按GB-11543-89进行离
心稳定性测定。
1.3.2分散性测定
分散性测定方法参照农乳的5个等级，一级
最好，五级最差[7]。 1.3.3粒径大小
采用Malvern生产的Nano-ZS型动态光散
射仪，按GB/T19627-2005进行粒径和分散性检测。
2实验结果分析
2.1乳化剂的选择对蜡乳液性能的影响
乳化剂的选择对蜡乳液的制备影响很大，乳
化剂的选择一般以亲水亲油平衡值(HLB)依据I13) 当HLB值在8-18范围内的乳化剂才适合于0/ W型乳液。
