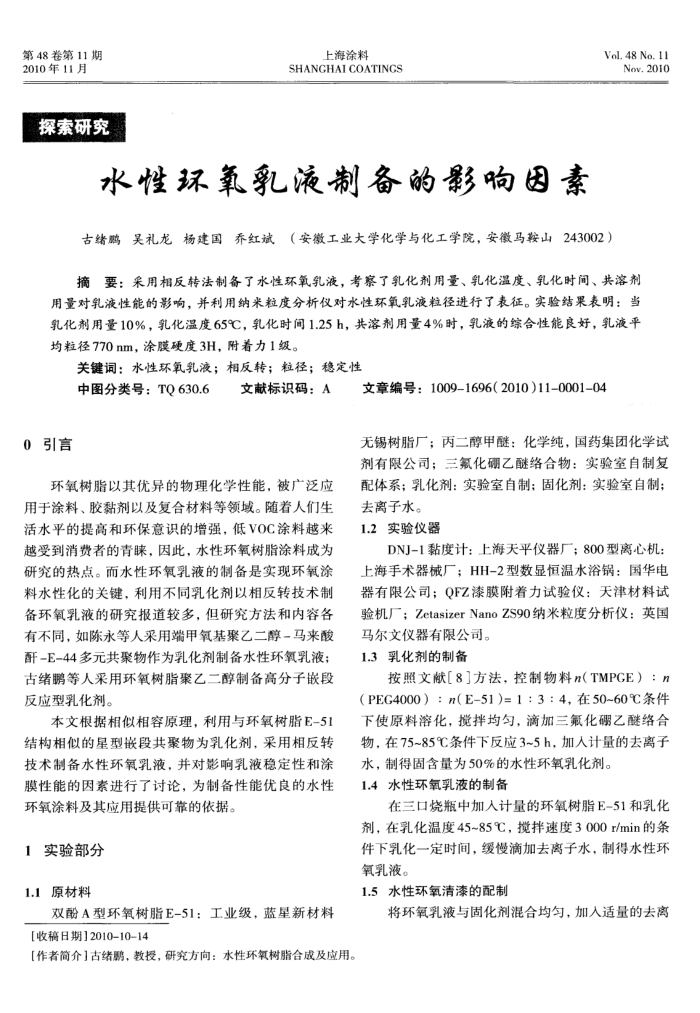

第48卷第11期 2010年11月
探索研究
上海涂料
SHANGHAI COATINGS
水性环氧乳液制备的影响因素
Vol. 48 No. 11
Nov.2010
古绪鹏吴礼龙杨建国乔红斌（安徽工业大学化学与化工学院，安徽马鞍山243002）
摘要：采用相反转法制备了水性环氧乳液，考察了乳化剂用量、乳化温度、乳化时间、共溶剂用量对乳液性能的影响，并利用纳米粒度分析仪对水性环氧乳液粒径进行了表征。实验结果表明：当乳化剂用量10%，乳化温度65℃，乳化时间1.25h，共溶剂用量4%时，乳液的综合性能良好，乳液平均粒径770nm，涂膜硬度3H，附着力1级。
关键词：水性环氧乳液；相反转；粒径；稳定性
中图分类号：TQ630.6
0引言
文献标识码：A
环氧树脂以其优异的物理化学性能，被广泛应用于涂料、胶黏剂以及复合材料等领域。随着人们生活水平的提高和环保意识的增强，低VOC涂料越来越受到消费者的青崃，因此，水性环氧树脂涂料成为研究的热点。而水性环氧乳液的制备是实现环氧涂料水性化的关键，利用不同乳化剂以相反转技术制备环氧乳液的研究报道较多，但研究方法和内容各有不同，如陈永等人采用端甲氧基聚乙二醇马来酸酐-E-44多元共聚物作为乳化剂制备水性环氧乳液；古绪鹏等人采用环氧树脂聚乙二醇制备高分子嵌段反应型乳化剂。
本文根据相似相容原理，利用与环氧树脂E-51 结构相似的星型嵌段共聚物为乳化剂，采用相反转技术制备水性环氧乳液，并对影响乳液稳定性和涂膜性能的因素进行了讨论，为制备性能优良的水性环氧涂料及其应用提供可靠的依据。
1实验部分 1.1原材料
双酚A型环氧树脂E-51：工业级，蓝星新材料[收稿日期】2010-10-14
【作者简介]古绪鹏，教授，研究方向：水性环氧树脂合成及应用
文章编号：1009-1696(2010)11-0001-04
无锡树脂厂；丙二醇甲醚：化学纯，国药集团化学试剂有限公司：三氟化乙络合物：实验室自制复配体系；乳化剂：实验室自制；固化剂：实验室自制；
去离子水。 1.2实验仪器
DNJ-1黏度计：上海天平仪器厂；800型离心机：上海手术器械厂；HH-2型数显恒温水浴锅：国华电器有限公司；QFZ漆膜附着力试验仪：天津材料试验机厂；ZetasizerNanoZS90纳米粒度分析仪：英国
马尔文仪器有限公司。 1.3乳化剂的制备
按照文献［8］方法，控制物料n（TMPGE）：n（PEG4000）：n(E51)=1：3：4，在50~60℃条件下使原料溶化，搅拌均匀，滴加三氟化硼乙醚络合物，在75~85℃条件下反应3~5h，加人计量的去离子
水，制得固含量为50%的水性环氧乳化剂。 1.4水性环氧乳液的制备
在三口烧瓶中加人计量的环氧树脂E-51和乳化剂，在乳化温度45~85℃，搅拌速度3000r/min的条件下乳化一定时间，缓慢滴加去离子水，制得水性环氧乳液。
1.5水性环氧清漆的配制
将环氧乳液与固化剂混合均匀，加人适量的去离
