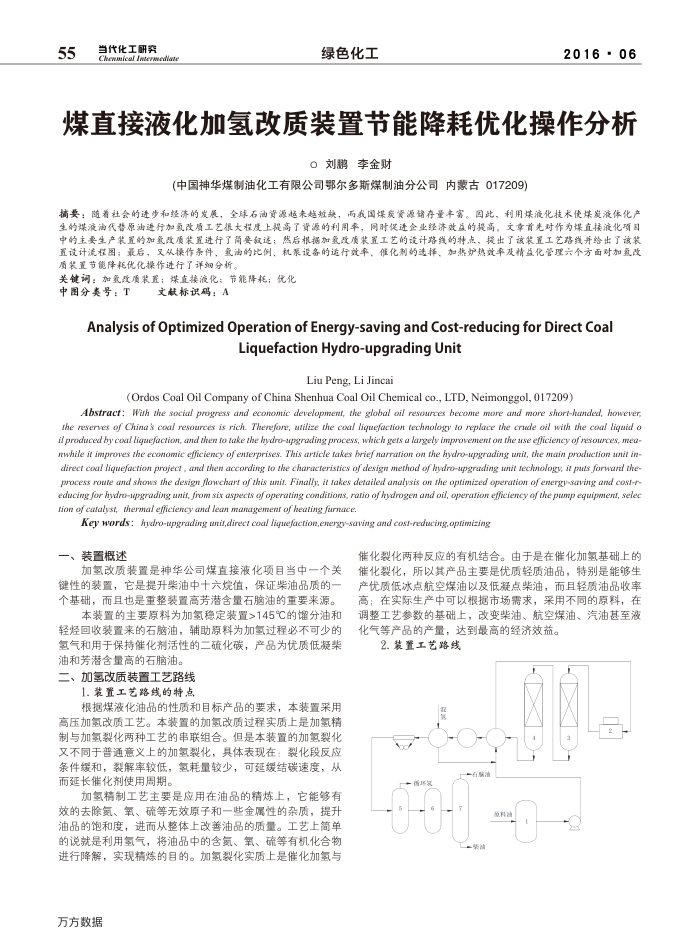

煤直接液化加氢改质装置节能降耗优化操作分析
O刘鹏李金财
（中国神华煤制油化工有限公司鄂尔多斯煤制油分公司内蒙古017209)
摘要：随着社会的进步和经济的发展，全球石油资源越来越短缺，而我国煤炭资源储存量丰富。国此，利用煤流化技术使煤炭流体化产生的煤液油代替原油透行加氢改质工艺据大程度上提高了资源的利用率，同时促进金业经济效益的提高，文章首先对作为煤直接液化项目中的主要生产装置的加重改质装置进行了商要氧选；然后根据加重改质装置工艺的设计路线的特点，提出了该装置工艺落线开给出了该装置设计流性图；最后，又从操作条件、氧油的比例、机系设备的适行效率、催化制的造择、加热炉热效率及情益化管理六个方面对加氢改质装置节能降耗优化操作进行了详细分析。
关键词：加氢改质装置；煤直接液化；节能降耗；优化中图分类号：T
文献标识码：A
AnalysisofOptimizedOperationof Energy-savingandCost-reducingforDirectCoal
LiquefactionHydro-upgradingUnit
Liu Peng, Li Jincai
(Ordos Coal Oil Company of China Shenhua Coal Oil Chemical co., LTD, Neimonggol, 017209)
Abstracf:Wirh the social progress and economic developmenf, the global oil resourrces become more and more short-handed, however, the reserves of China3 coal resources is rich. Therefore, azilize rhe coal liquefaction technology to replace the crnde oil with the coal liquid o il produced by coaf liquefaction, and then fo take zhe hydroapgrading process, which gers a largely improvemenf on rhe arse eficiency of rnesotrces, med rwhile it improves zhe economic eficiency of enterprises. This article rakes brief ndrration on rhe hydro-tipgrading unit, the main prodhcrion arnit in-direct coal liquefaction projecy, and then acconding to zhe characferistics of design merhod of hydroapgrading tanit technology, it parts forward the-process route and shows rhe design jlowcharf of zhis anir. Finally, it takes detailed analysis on the oprimized operationt of energy-saving and cost-r educingfor hydro-tipgrading uni, fiom sir aspects ofoperating condirions, ratio of hydrogen and oil, operation eficiency of the pump equipmenf, selec rion of catalyst, thermal eficiency and lean managemenf of heating furnace
Key words:hydro-upgrading unit,direct coal ligirefarcrion,energy-sanving and cost-reducing.oprtimizing
一、装置概述
加氢改质装置是神华公司煤直接液化项目当中一个关键性的装置，它是提升柴油中十六烷值，保证柴油品质的一个基础，而且也是重整装置高芳潜含量石脑油的重要来源。
本装置的主要原料为加氢稳定装置>145℃的馏分油和轻烃回收装置来的石脑油，辅助原料为加氢过程必不可少的氢气和用于保持催化剂活性的二硫化碳，产品为优质低凝柴
油和芳潜含量高的石脑油。二、加氢改质装置工艺路线
1.装置工艺路线的特点
根提煤激化油品的性质和目标产品的要求，本装置采用高压加氢改质工艺。本装置的加氢改质过程实质上是加氢精制与加氢裂化两种工艺的串联组合。但是本装置的加氢裂化又不同于普通意义上的加氢裂化，具体表现在：裂化段反应条件缓和，裂解率较低，
氢耗量较少，可延缓结碳速度，从
而延长催化剂使用周期。
加氢精制工艺主要是应用在油品的精炼上，它能够有效的去除氮、氧、硫等无效原子和一些金属性的杂质，提升油品的饱和度，进而从整体上改善油品的质量。工艺上简单的说就是利用氢气，将油品中的含氮、氧、硫等有机化合物进行降解，实现精炼的目的。加氢裂化实质上是催化加氢与
万方数据
催化裂化两种反应的有机结合。由于是在催化加氢基础上的催化裂化，所以其产品主要是优质轻质油品，特别是能够生产优质低冰点航空煤油以及低凝点柴油，而且轻质油品收率高：在实际生产中可以根据市场需求，采用不同的原料，在调整工艺参数的基础上，改变柴油、航空煤油、汽油甚基至液化气等产品的产量，达到最高的经济效益。
2.装置工艺路线
