胶带自动清扫装置的设计与应用
李子靖裘学江
河北钢铁集团宣钢公司张家口075100
文章编号：10010785（2015）07008802
0引言
带式输送机由机架、驱动装置、滚简、托辊、胶带、张紧机构等组成，因具有结构简单、设计制造成本低、运行稳定、输送距离长、效率高等优点，已广泛应用于电力、冶金、化工、煤炭、矿山、港口、粮食等部门。输送机在运送物料时，胶带表面会粘附一层物料，尤其是输送湿、粘物料时，粘结物会更多，如不及时清理，就会随着胶带转动散落于胶带下方地面或粘在增面轮、下托辊及改向滚筒上，给生产及设备带来严重后果。粘在滚筒及托辑上，会造成胶带加快磨损和发生跑偏，降低胶带使用寿命，跑偏严重时甚至会酿成恶性生产设备事故：散落于地面上，由于地面与二层胶带距离一般较小，人工清理难度较大，不仅增加了员工的劳动强度，而且清理过程中存在一定的安全隐患，散落于地面还会造成二次扬尘，污染环境。
针对胶带粘附物料的问题，技术人员自行设计了一种在线自动清理胶带表面附着物的装置，对于减少维护工作量、延长胶带使用寿命、降低工人劳动强度以及消除安全隐患有着重要意义。
1设计方案及实施过程 1.1设计方案
在二层胶带传动滚筒与增面轮之间安装一套附着物清理装置，包括刮刀、角钢、滑动平衡套、螺杆、弹簧、定位和调节螺母、紧固刮刀螺栓、与机架连接的结构板等，结构板焊接于输送机机架的槽钢上，刮刀固定于机架两端的结构板上并通过调节螺母调节与胶带的相对位置，弹簧装于滑动套与调节螺母之间的螺杆上，用于调节刮刀
与胶带的压力。-88
该清扫装置利用刮刀与胶带表面接触，并由弹簧对其施加一定压力，在带式输送机运转过程中，将粘附物刮掉落人溜槽中，使胶带保持清洁。 1.2实施方法

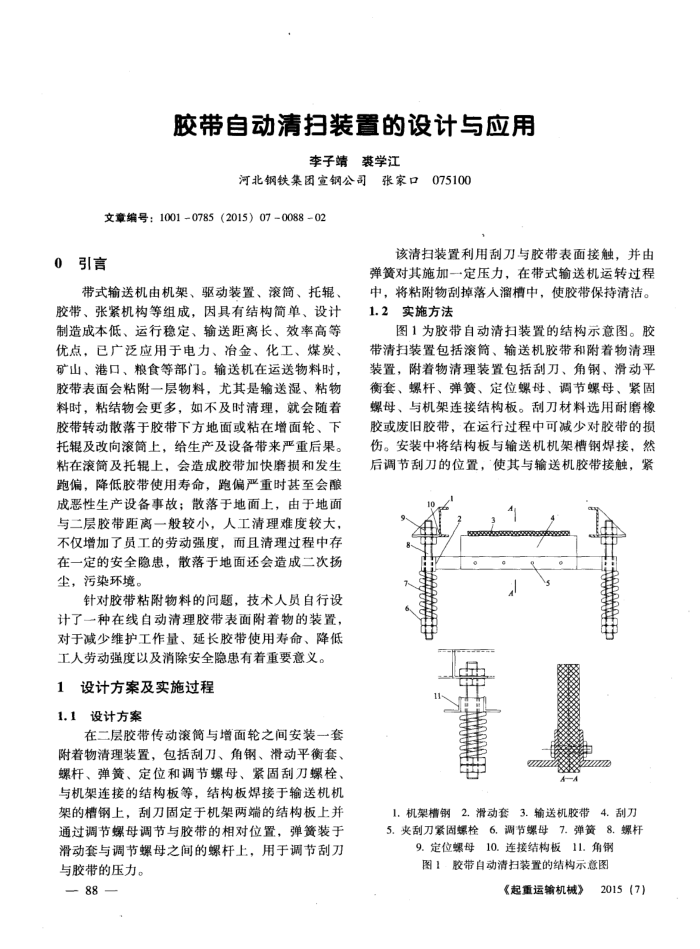

图1为胶带自动清扫装置的结构示意图。胶带清扫装置包括滚筒、输送机胶带和附着物清理装置，附着物清理装置包括刮刀、角钢、滑动平衡套、螺杆、弹簧、定位螺母、调节螺母、紧固螺母、与机架连接结构板。刮刀材料选用耐磨橡胶或废旧胶带，在运行过程中可减少对胶带的损伤。安装中将结构板与输送机机架槽钢焊接，然后调节刮刀的位置，使其与输送机胶带接触，紧
中
1.机架槽钢2.滑动套3.输送机胶带4.刮刀 5.夹刮刀紫固螺栓6.调节螺母7.弹簧8.螺杆
9.定位螺母10.连接结构板11.角钢图1·胶带自动清扫装置的结构示意图
