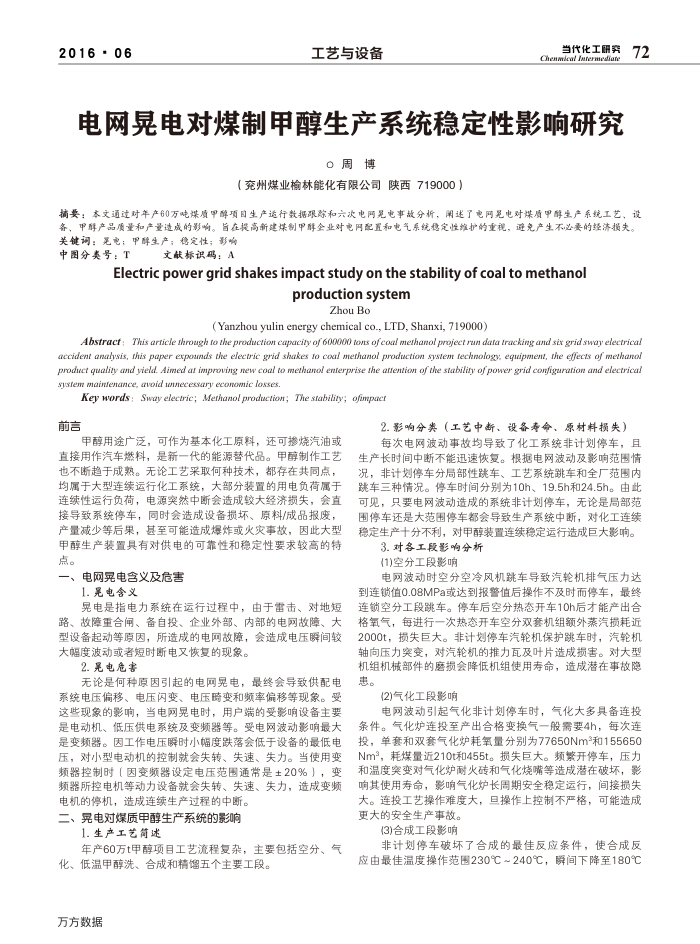

2016-06
工艺与设备
当代化工明察72 Chenm
电网晃电对煤制甲醇生产系统稳定性影响研究
0周博
（充州煤业榆林能化有限公司陕西719000）
摘要：本文通过对年产60万吨煤质甲醇项自生产适行数据限除和六次电网见电事故分析，阐述了电网冕电对煤质甲醇生产系统工艺，设备，甲酵醇产品质量和产量造成的影响。旨在提高新建煤制甲醇全业对电网配置和电气系统稳定性维护的重视，避免产生不必要的经济损失。关键调：冕电：甲醇生产；稳定性；影响
中图分类号：T
文献标识码：A
Electricpowergridshakesimpactstudyonthestabilityofcoaltomethanol
productionsystem
ZhouBo
(Yanzhou yulin energy chemical co., LTD, Shanxi, 719000)
Abstracf:This article through to zhe productiont capacity of 600000 tons of coal merhanol project run data Zracking and six grid sway electrical accident analysis, rhis paper expounds the electric grid shakes fo coaf merhanol production system fechnologs; equipmenm, rhe efects of mezhano product quality and yield. Aimed ar improving new coal to methanof enferprise the atemiont of the stability of power grid configurarion and electrical Sysrem mainfenance, avoid wmnecessary economic losses
Key words: Sway elecaric; Merhanol production; The stability; ofimpacr
前言
甲醇用途广泛，可作为基本化工原料，还可掺烧汽油或
直接用作汽车燃料，是新一代的能源替代品。甲醇制作工艺也不断趋于成熟。无论工艺采取何种技术，都存在共同点，均属于大型连续运行化工系统，大部分装置的用电负荷属于连续性运行负荷，电源突然中断会造成较大经济损失，会直接导致系统停车，同时会造成设备损坏、原料/成品报废，产量减少等后果，甚至可能造成爆炸或火灾事故，因此大型甲醇生产装置具有对供电的可靠性和稳定性要求较高的特点。
一、电网冕电含义及危害
1.亮电含义
晃电是指电力系统在运行过程中，由于雷击、对地短路、故障重合闸、备自投、企业外部、内部的电网故障、大型设备起动等原因，所造成的电网故障，会造成电压瞬间较大幅度波动或者短时断电又恢复的现象。
2.亮电危害
无论是何种原因引起的电网晃电，最终会导致供配电系统电压偏移、电压闪变、电压畸变和频率偏移等现象。受这些现象的影响，当电网冕电时，用户端的受影响设备主要是电动机、低压供电系统及变频器等。受电网波动影响最大是变频器。因工作电压瞬时小幅度跌落会低于设备的最低电压，对小型电动机的控制就会失转、失速、失力。当使用变频器控制时（因变频器设定电压范围通带是±20%），变频器所控电机等动力设备就会失转、失速、失力，造成变频
电机的停机，造成连续生产过程的中断。二、晃电对燥质甲醇生产系统的影响
1.生产工艺简述
年产60万t甲醇项目工艺流程复杂，主要包括空分、气
化、低温甲醇洗、合成和精馏五个主要工段。万方数据
2.影响分类（工艺中断、设备寿命、原材料损失）每次电网波动事故均导致了化工系统非计划停车，且
生产长时间中断不能迅速恢复。根据电网波动及影响范围情况，非计划停车分局部性跳车、工艺系统跳车和全厂范围内跳车三种情况。停车时间分别为10h、19.5h和24.5h。由此可见，只要电网波动造成的系统非计划停车，无论是局部范围停车还是大范围停车都会导致生产系统中断，对化工连续稳定生产十分不利，对申醇装置连续稳定运行造成巨大影响。
3.对各工段影响分析(1)空分工段影响
电网波动时空分空冷风机跳车导致汽轮机排气压力达
到连锁值0.08MPa或达到报警值后操作不及时而停车，最终连锁空分工段跳车。停车后空分热态开车10h后才能产出合格氧气，每进行一次热态开车空分双套机组额外蒸汽损耗近 2000t，损失巨大。非计划停车汽轮机保护跳车时，汽轮机轴向压力窦变，对汽轮机的推力瓦及叶片造成损害。对大型机组机械部件的磨损会降低机组使用寿命，造成潜在事故隐患。
(2)气化工段影响
电网波动引起气化非计划停车时，气化大多具备连投条件。气化炉连投至产出合格变换气一般需要4h，每次连投，单套和双套气化炉耗氧量分别为77650Nm3和155650 Nm3，耗煤量近210t和455t。损失巨大。频繁开停车，压力和温度窦变对气化炉耐火砖和气化烧嘴等造成潜在破坏，影响其使用寿命，影响气化炉长周期安全稳定运行，间接损失大。连投工艺操作难度大，旦操作上控制不严格，可能造成更大的安全生产事故。
(3)合成工段影响
非计划停车破坏了合成的最佳反应条件，使合成反应由最佳温度操作范围230℃~240℃，瞬间下降至180℃
