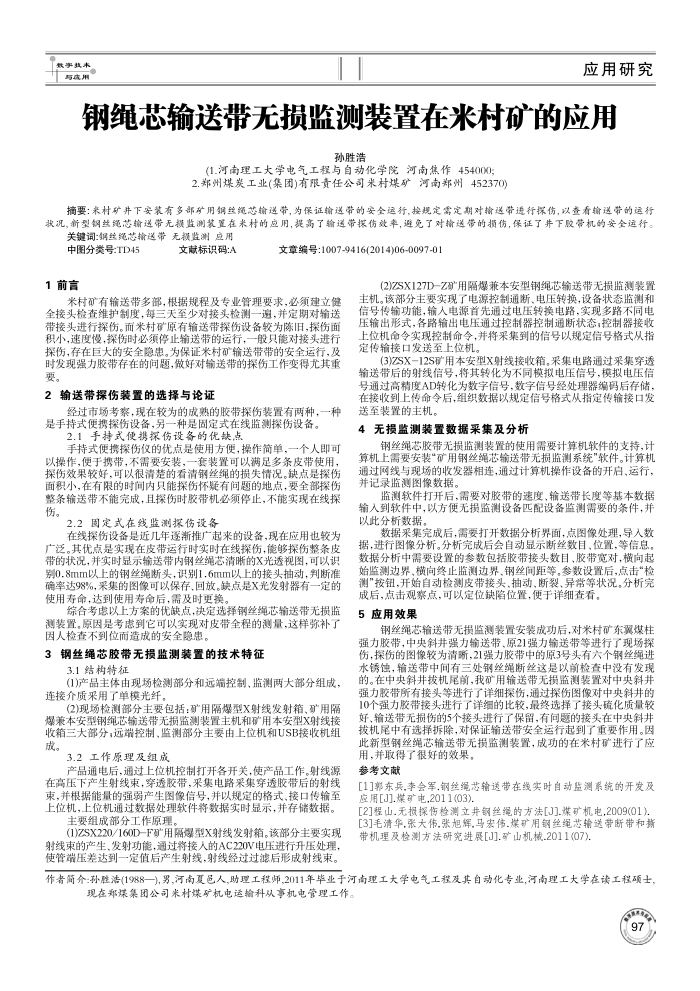

钢绳芯输送带无损监测装置在米村矿的应用
孙胜浩
(1.河南理工大学电气工程与自动化学院河南焦作454000 2.郑州煤炭工业(集团)有限贵任公司米村煤矿河南郑州452370)
摘要：来村矿并下安某有多部矿用钢丝绳芯输送常，为保证输送带的安全运持，按规定需定期对输送带进行探伤，以查看输送带的运行状况，新型钢些缝芯输送带无损监测装置在未村的应用，提高了输逐带探伤效率，避免了对输送带的损伤，保证了并下胶带机的安全运行
关键词：钢丝绳芯输带无损监测应用
中图分类号:TD45 1前言
文献标识码：A
文章编号:1007-9416(2014)06-0097-01
(2)ZSX127D-Z矿用隔爆兼本安型钢绳芯输送带无损监测装置
米村矿有输送带多部，根据规程及专业管理要求，必须建立健全接头检查维护制度，每三天至少对接头检测一追，并定期对输送带接头进行探伤。而米村矿原有输送带探伤设备较为陈旧，探伤面积小，速度慢，探伤时必须停止输送带的运行，一般只能对接头进行探伤，存在巨大的安全隐患。为保证米村矿输送带带的安全运行，及时发现强力胶带存在的问题，做好对输送带的探伤工作变得尤其重要。
2输送带探伤装置的选择与论证
经过市场考察，现在较为的成熟的胶带探伤装置有两种，一种是手持式便携探伤设备，另一种是固定式在线监测探伤设备。
2.1手持式便携探伤设备的优缺点
手持式便携探伤仪的优点是使用方便，操作简单，一个人即可以操作，便于携带，不需要安装，一套装置可以满足多条皮带使用，探伤效果较好，可以很清楚的看清钢丝绳的损失情况。缺点是探伤面积小，在有限的时闻内只能探伤怀疑有间题的地点，要全部探伤整条输送带不能完成，且探伤时胶带机必须停止，不能实现在线探伤。
2.2固定式在线监测探伤设备
在线探伤设备是近几年逐渐推广起来的设备，现在应用也较为广泛。其优点是实现在皮带运行时实时在线探伤，能够探伤整条皮带的状况，并实时显示输送带内钢丝绳芯清晰的X光透视图，可以识别0.8mm以上的钢丝绳断头，识别1.6mm以上的接头抽动，判断准确率达98%，采集的图像可以保存、回放。缺点是X光发射器有一定的使用寿命，达到使用寿命后，需及时更换。
综合考虑以上方案的优缺点，决定选择钢丝绳芯输送带无损监测装置。原因是考虑到它可以实现对皮带全程的测量，这样弥补了因人检查不到位而造成的安全隐患。
3钢丝绳芯胶带无损监测装置的技术特征
3.1结构特征
(1)产品主体由现场检测部分和远端控制、监测两大部分组成，连接介质采用了单模光纤。
(2)现场检测部分主要包括：矿用隔爆型X射线发射箱、矿用隔爆兼本安型钢绳芯输送带无损监测装置主机和矿用本安型X射线接收箱三大部分；远端控制监测部分主要由上位机和USB接收机组成。
3.2工作原理及组成
产品通电后，通过上位机控制打开各开关，使产品工作。射线源在高压下产生射线束，穿透胶带，采集电路采集穿透胶带后的射线束，并根据能量的强弱产生图像信号，并以规定的格式，接口传输至上位机，上位机通过数据处理软件将数据实时显示，并存储数据。
主要组成部分工作原理。
(1)ZSX220/160D-F矿用隔爆型X射线发射箱。该部分主要实现射线束的产生、发射功能，通过将接人的AC220V电压进行升压处理，使管端压差达到一定值后产生射线，射线经过过滤后形成射线束。
主机。该部分主要实现了电源控制通断、电压转换，设备状态监测和信号传输功能，输人电源首先通过电压转换电路，实现多路不同电压输出形式，各路输出电压通过控制器控制通断状态；控制器接收上位机命令实现控制命令，并将采集到的信号以规定信号格式从指定传输接口发送至上位机。
(3)ZSX一12S矿用本安型X射线接收箱，采集电路通过采集穿透输送带后的射线信号，将其转化为不同模拟电压信号，模拟电压信号通过高精度AD转化为数字信号，数字信号经处理器编码后存储，在接收到上传命令后，组织数据以规定信号格式从指定传输接口发送至装置的主机，
4无损监测装置数据采集及分析
钢丝绳芯胶带无损监测装置的使用需要计算机软件的支持，计算机上需要安装“矿用钢丝绳芯输送带无损监测系统"软件。计算机通过网线与现场的收发器相连，通过计算机操作设备的开启、运行，并记录监测图像数据，
监测软件打开后，需要对胶带的速度、输送带长度等基本数据输入到软件中，以方便无损监测设备匹配设备监测需要的条件，并以此分析数据
数据采集完成后，需要打开数据分析界面，点图像处理，导入数据，进行图像分析。分析完成后会自动显示断丝数目、位置，等信息。数据分析中需要设置的参数包括胶带接头数目、胶带宽对，横向起始监测边界、横向终止监测边界、钢丝间距等。参数设置后，点击"检测"按钮，开始自动检测皮带接头、抽动、断裂、异常等状况。分析完
成后，点击观察点，可以定位缺陷位置，使于详细查看。 5应用效果
钢丝绳芯输送带无报监测装置安装成功后，对米村矿东翼煤柱强力胶带，中央斜井强力输送带、原21强力输送带等进行了现场探伤，探伤的图像较为清断，21强力胶带中的原3号头有六个钢丝绳进水锈蚀，输送带中间有三处钢丝绳断丝这是以前检查中没有发现的。在中央斜井技机尾前，我矿用输送带无损监测装置对中央斜井强力胶带所有接头等进行了详细探伤，通过探伤图像对中央斜井的 10个强力胶带接头进行了详细的比较，最终选择了接头硫化质量较好、输送带无损伤的5个接头进行了保留，有问题的接头在中央斜井拔机尾中有选择拆除，对保证输送带安全运行起到了重要作用。因此新型钢丝绳芯输送带无损监测装置，成功的在米村矿进行了应
用，并取得了很好的效果。参考文献
[1]郭东兵,李会军.钢丝绳芯输送带在线实时自动监测系统的开发及应用[J].煤矿电,2011(03)
[2]程山.无摄探伤检测立井钢丝绳的方法[J].煤矿机电,2009(01).[3]毛清华，张大伟.张旭辉.马宏伟.煤矿用钢丝绳芯输送带断带和势带机理及检测方法研究进展[J].矿山机械.2011(07).
作者简介：孙胜浩(1988一),男，河南夏邑人,助理工程师，2011年毕业于河南理工大学电气工程及其自动化专业，河南理工大学在读工程硕士，
现在郑煤集团公司米村煤矿机电运输科从事机电管理工作
