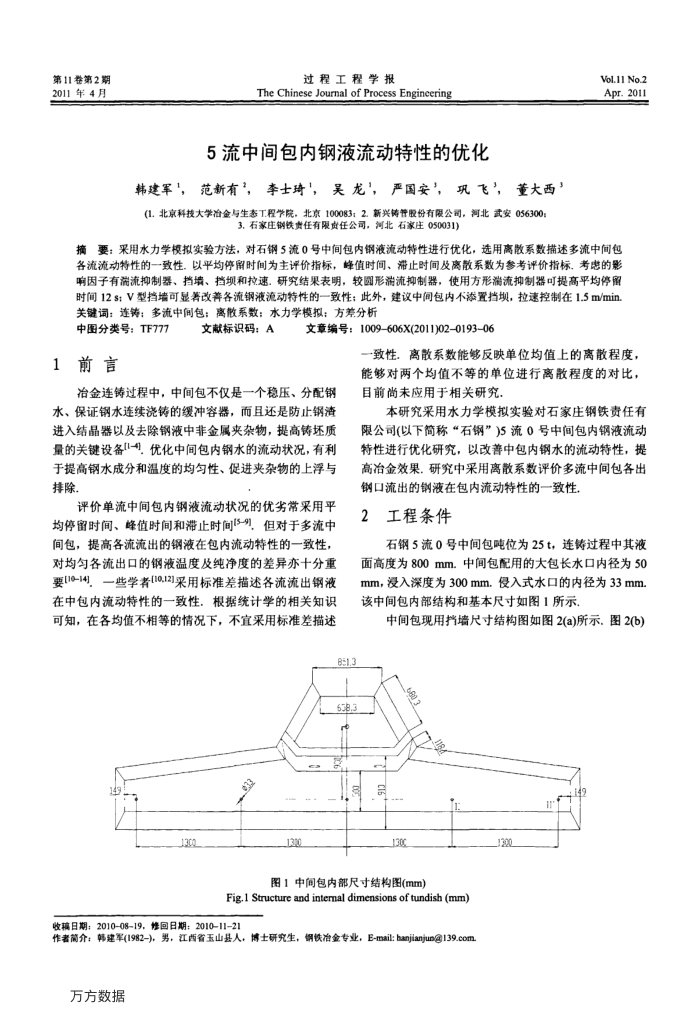

第11卷第2期 2011年4月
过程工程学报
The Chinese Joumal of Process Engincering
5流中间包内钢液流动特性的优化
韩建军，范新有"，李士琦，吴龙"，严国安，巩飞"，董大西”(1.北京科技大学冶金与生态工程学院，北京100083；2.新兴铸管股份有限公司，河北武安056300：
3.石家庄钢铁资任有限资任公司，河北石家庄050031)
Vol.11 No.2 Apr.2011
摘要：采用水力学模拟实验方法，对石钢5流0号中间包内钢液流动特性进行优化，选用离散系数描述多流中间包各流流动特性的一致性。以平均停留时间为主评价指标，峰值时间、滞止时间及离散系数为参考评价指标。考患的影响因子有瑞流抑制器、挡墙、挡坝和拉速。研究结果表明，较圆形滞流抑制器，使用方形湍流抑制器可提高平均停留时间12s:V型挡墙可显著改善各流钢液流动特性的一致性；此外，建议中间包内不添置挡坝，拉速控制在1.5m/min 关键词：连铸：多流中间包：离散系数：水力学模拟；方差分析
中图分类号：TF777 1前言
文献标识码：A
文章编号：1009-606X(2011)02-0193-06
一致性。离散系数能够反映单位均值上的离散程度，能够对两个均值不等的单位进行离散程度的对比，
冶金连铸过程中，中间包不仅是一个稳压、分配钢水、保证钢水连续浇铸的缓冲容器，而且还是防止钢渣进入结晶器以及去除钢液中非金属夹杂物，提高铸坏质量的关键设备[1-4]，优化中间包内钢水的流动状况，有利于提高钢水成分和温度的均匀性、促进夹杂物的上浮与排除.
评价单流中间包内钢液流动状况的优劣常采用平均停留时间、峰值时间和滞止时间(5-9，但对于多流中间包，提高各流流出的钢液在包内流动特性的一致性，对均匀各流出口的钢液温度及纯净度的差异亦十分重要[10-14]，一些学者[10,12]采用标准差描述各流流出钢液在中包内流动特性的一致性。根据统计学的相关知识可知，在各均值不相等的情况下，不宜采用标准差描述
1300
851.3
目前尚未应用于相关研究，
本研究采用水力学模拟实验对石家庄钢铁责任有限公司(以下简称“石钢”)5流0号中间包内钢液流动特性进行优化研究，以改善中包内钢水的流动特性，提高冶金效果.研究中采用离散系数评价多流中间包各出
钢口流出的钢液在包内流动特性的一致性。：工程条件
石钢5流0号中间包吨位为25t，连铸过程中其液面高度为800mm。中间包配用的大包长水口内径为50 mm，浸入深度为300mm.侵入式水口的内径为33mm 该中间包内部结构和基本尺寸如图1所示
中间包现用挡墙尺寸结构图如图2(a)所示.图2(b)
130
图1中间包内部尺寸结构图(mm)
Fig.1 Structure and intemal dimensions of tundish (mm)
收稿日期：2010-08-19，修回日期：2010-11-21
作者菌介：韩建军(1982-)，男，江西省玉山县人，博士研究生，钢铁冶金专业，E-mail:banjianjun@139.com 万方数据
1200
