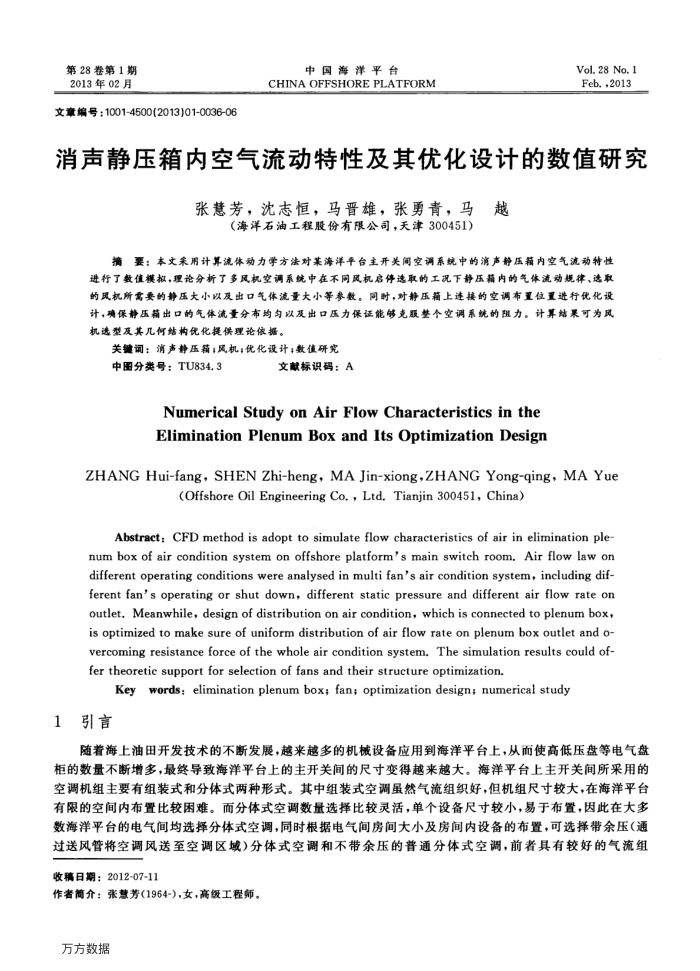

第28卷第1期 2013年02月
文章编号：1001-4500(2013)01-0036-06
中国海洋平台
CHINA OFFSHORE PLATFORM
Vol. 28 No. 1 Feb.,2013
消声静压箱内空气流动特性及其优化设计的数值研究
越
张慧芳，沈志恒，马普雄，张勇青，马
（海洋石油工程股份有限公司，天津300451）
摘要：本文采用计算流体动力学方法对某海洋平台主开关间空调系统中的消声静压箱内空气流动特性进行了数值模拟，理论分析了多风机空调系统中在不同风机启停速取的工况下静压猫内的气体流动规律、速取的风机所需要的静压大小以及出口气体流量大小等参数。同时，对静压箱上连接的空调布置位置进行优化设计，确保静压箱出口的气体流量分布均匀以及出口压力保证能够克服整个空调系统的阻力。计算结累可为风机选型及其几何结构优化提供理论依据。
关键词：消声静压箱；风机；优化设计，数债研究
中图分类号：TU834.3
文献标识码：A
NumericalStudyonAirFlowCharacteristicsinthe EliminationPlenumBoxandItsOptimizationDesign
ZHANGHui-fang，SHENZhi-heng,MAJin-xiong,ZHANGYong-qing,MAYue
(OffshoreOilEngineeringCo.，Ltd.Tianjin300451,China)
Abstract: CFD method is adopt to simulate flow characteristics of air in elimination ple num box of air condition system on offshore platform's main switch room. Air flow law on different operating conditions were analysed in multi fan's air condition system, including dif-ferent fan's operating or shut down, different static pressure and different air flow rate on outlet. Meanwhile, design of distribution on air condition, which is connected to plenum box, is optimized to make sure of uniform distribution of air flow rate on plenum box outlet and o vercoming resistance force of the whole air condition system. The simulation results could of-fer theoretic support for selection of fans and their structure optimization.
Keywords: elimination plenum box; fan; optimization design; numerical study
1引言
随着海上油田开发技术的不断发展，越来越多的机械设备应用到海洋平台上，从而使高低压盘等电气盘柜的数量不断增多，最终导致海洋平台上的主开关间的尺寸变得越来越大。海洋平台上主开关间所采用的空调机组主要有组装式和分体式两种形式。其中组装式空调虽然气流组织好，但机组尺寸较大，在海洋平台有限的空间内布置比较围难。而分体式空调数量选择比较灵活，单个设备尺寸较小，易于布置，因此在大多数海洋平台的电气间均选择分体式空调，同时根据电气间房间大小及房间内设备的布置，可选择带余压（通过送风管将空调风送至空调区域)分体式空调和不带余压的普通分体式空调，前者具有较好的气流组
收稿日期：2012-07-11
作者简介：张慧芳（1964-)，女，高级工程师。万方数据
