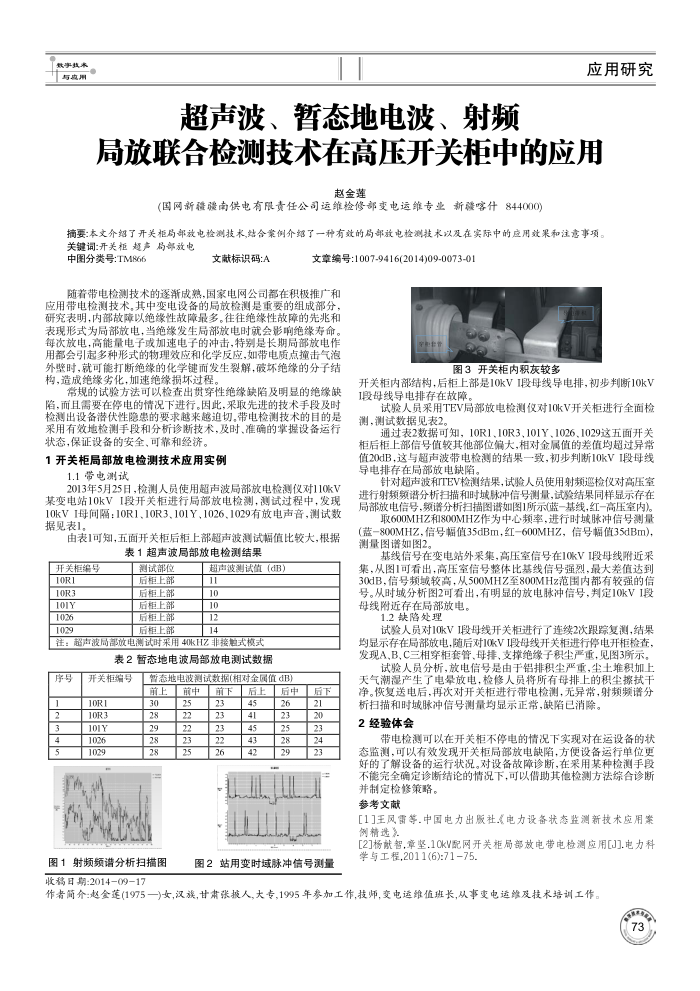

超声波、暂态地电波、射频
应用研究
局放联合检测技术在高压开关柜中的应用
赵金莲
(国网新疆疆南供电有限责任公司运维检修部变电运维专业新疆喀什844000)
摘要：本文介绍了开关柜局部放电检测技术,结合案例介绍了一种有效的局部放电检测技术以及在实际中的应用效果和注意事项
关键词：开关柜超声局部放电中图分类号：TM866
文献标识码：A
文章编号:1007-9416(2014)09-0073-01
随着带电检测技术的逐渐成熟，国家电网公司都在积极推广和应用带电检测技术，其中变电设备的局放检测是重要的组成部分，研究表明，内部故障以绝缘性故障最多。往往绝缘性故障的先兆和表现形式为局部放电，当绝缘发生局部放电时就会影响绝缘寿命。每次放电.高能量电子或如速电子的冲击，特别是长期局部放电作用都会引起多种形式的物理效应和化学反应，如带电质点撞击气泡
外壁时，就可能打断绝缘的化学键而发生裂解，破坏绝缘的分子结构，造成绝缘劣化，加速绝缘损坏过程
常规的试验方法可以检查出贯穿性绝缘缺陷及明显的绝缘缺陷，而且需要在停电的情况下进行。因此，采取先进的技术手段及时检测出设备落伏性隐患的要求越来越迫切。带电检测技术的目的是采用有效地检测手段和分析诊断技术，及时、准确的掌握设备运行状态，保证设备的安全、可靠和经济。
1开关柜局部放电检测技术应用实例
1.1带电测试
2013年5月25日，检测人员使用超声波局部放电检测仪对110kV 某变电站10kVI段开关柜进行局部放电检测，测试过程中，发现 10kV1母间隔：10R1、10R3101Y，10261029有放电声音，测试数据见表1，
由表1可知，五面开关柜后柜上部超声波测试幅值比较大，根据
开关相编号
10R1 10R3 101Y 1026
表1超声波局部放电检测结果
测试部位后柜上部后柜上部后柜上部后柜上部
超声波测试值(dB)
10 10 12
1029
14
后柜上部
注：超声波局部放电测试时采用40kHZ非接触式模式
表2暂态地电波局部放电测试数据
开关柜编号
序号
10R1 10R3
4 5
101Y 1026 1029
暂态地电波测试数据(相对金属值dB)
前上 30 28 29 28 28
图1射频频谱分析扫描图
前中 25 22 22 23 25
前下 23 23 23 22 26
后上 45 41 45 43 42
后中 26 23 25 28 6
后下 21 20 23 24 23
图2站用变时域脉冲信号测量
图3开关柜内积灰较多
开关柜内部结构，后柜上部是10kVI段母线导电排，初步判断10kV I段母线导电排存在故障
试验人员采用TEV局部放电检测仪对10kV开关柜进行全面检测，测试数据见表2。
通过表2数据可知，10R1、10R3，101Y、1026.1029这五面开关柜后柜上部信号值较其他部位偏大，相对金属值的差值均超过异常值20dB，这与超声波带电检测的结果一致，初步判断10kVI段母线导电排存在局部放电缺陷。
针对超声波和TEV检测结果，试验人员使用射频巡检仪对高压室进行射频额谱分析扫描和时域脉冲信号测量，试验结果同样显示存在局部放电信号，频谱分析扫描图谱如图1所示(蓝一基线，红一高压室内)。
取600MHZ和800MHZ作为中心频率，进行时域脉冲信号测量（蓝800MHZ.信号幅值35dBm，红-600MHZ，信号幅值35dBm），测量图谱如图2。
基线信号在变电站外采集，高压室信号在10kVI段母线附近采集，从图1可看出：高压室信号整体比基线信号强烈，最大差值达到 30dB，信号频赖域较高，从500MHZ至800MHz范围内都有较强的信号。从时域分析图2可看出，有明显的放电脉冲信号，判定10kVI段母线附近存在局部放电。
1.2缺陷处理
试验人员对10kV段母线开关柜进行了连续2次跟踪复测，结果均显示存在局部放电，随后对10kV段母线开关柜进行停电开柜检查，发现A,B、C三相穿柜套管、母排、支撑绝缘子积尘严重，见图3所示。
试验人员分析，放电信号是由于铝排积尘严重，尘土堆积加上天气潮湿产生了电晕放电，检修人员将所有母排上的积尘擦拭干净。恢复送电后，再次对开关柜进行带电检测，无异常，射频频谱分
析扫描和时域脉冲信号测量均显示正常，缺陷已消除。 2经验体会
带电检测可以在开关柜不停电的情况下实现对在运设备的状态监测，可以有效发现开关柜局部放电缺陷，方便设备运行单位更好的了解设备的运行状况。对设备故障诊断，在采用某种检测手段不能完全确定诊断结论的情况下，可以借助其他检测方法综合诊断
并制定检修策略。参考文献
「11王风雷等，中国电力出版社《电力设备状态监测新技术应用案例精选》
[2]杨献智,章坚.10kV配网开关柜局部效电带电检测应用[J].电力科学与工程,2011(6):7175.
