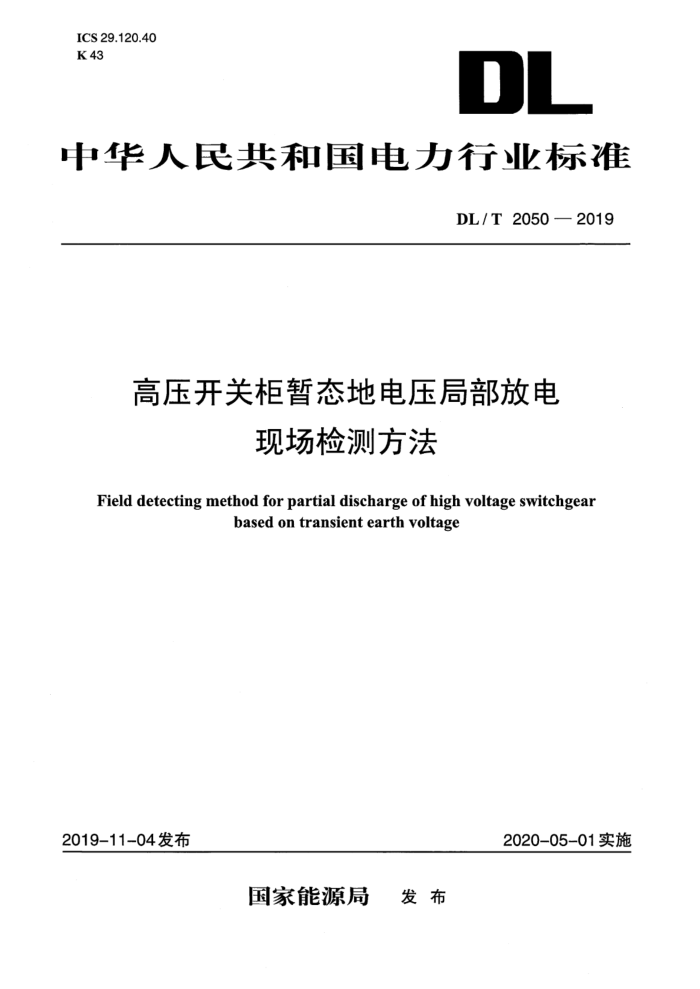

ICS 29.120.40
K.43
DL
中华人民共和国电力行业标准
DL/T 2050 —2019
高压开关柜暂态地电压局部放电现场检测方法
Field detecting method for partial discharge of high voltage switchgearbased on transient earth voltage
2019-11-04发布
2020-05-01实施
国家能源局 发布
DL/T 2050—2019
高压开关柜暂态地电压局部放电现场检测方法
1 范围
本标准规定了高压交流金属封闭开关设备(高压开关柜)智态地电压局部放电现场检测的检测原理、仪器要求、检测条件、检测周期、检测方法、数据分析、数据管理和常见干扰源。
本标准适用于3.6kV～40.5V电压等级高压开关柜。外壳非完全屏蔽的开关柜类设备，例如环网柜、电缆分支箱等，可参照本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 7354—2003/漏部放电测量
GB 26860电力安全工作规程 发电厂和变电站电气部分DL/T393—2010|C输变电设备状态检修试验规程DL/T417-2006电力设备局部放电现场测量导则
3 术语和定义
下列术语和定义适用于本标准。
3.1
带电检测energired test
在运行状态下对设备状态量进行的现场检测。[DL/T393-2010,定义3.1.7]
3.2
局部放电partial discharge
设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体(电极)附近，也可发生在其他位置。
注：导体(电极)周围气体中的局部放电有时称为“电晕”,这一名词不适用于其他形式的局部放电。“游离”指原子与分子等形式的电离，通常不应把“游离”这一广义名词用来表示局部放电。
[DL/T417-2006,定义3.1]
3.3
背景噪声水平background noise level
在局部放电试验中检测到的不是由试品产生的信号。[GB/T 7354-2003,定义3.6]
3.4
暂态地电压transient earth voltage;TEV
电气设备局部放电发生时产生的电磁波，高频范围3MHz～30MHz、甚高频范围30MHz～300MHz传播经过金属外壳或接地体入地时，在金属外壳或接地体上感应产生的暂态对地电压信号。
