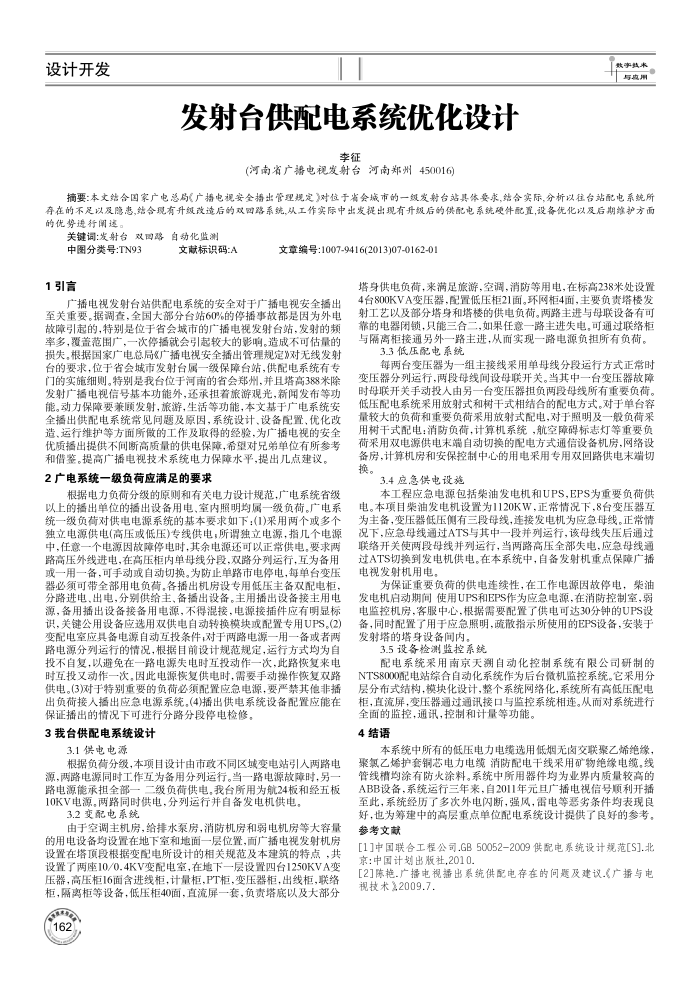

设计开发
发射台供配电系统优化设计
李征
(河南省广潞电视发射台河南郑州450016)
数事费与人
存在的不足以及隐患,结含现有升级改造后的双四路系统,从工作实际中出发提出现有升级后的供配电系统硬件配置，设备优化以及后期维护方面的优势进行阐速
双国路自动化监测
关键词：发射台
中图分类号：TN93 1引言
文献标识码:A
文章编号：1007-9416(2013)07-0162-01
塔身供电负荷，来满足旅游，空调，消防等用电，在标高238米处设置 4台800KVA变压器，配置低压柜21面。环网柜4面，主要负责塔楼发
广播电视发射台站供配电系统的安全对于广插电视安全播出至关重要。据调查，全国大部分台站60%的停播事故都是因为外电故障引起的，特别是位于省会城市的广播电视发射台站，发射的频率多，覆盖范围广，一次停播就会引起较大的影响。造成不可估量的损失，根据国家广电总局《广插电视安全插播出管理规定》对无线发射台的要求，位于省会城市发射台属一级保障台站，供配电系统有专门的实施细则。特别是我台位于河南的省会郑州，并且塔高388米除发射广播电视信号基本功能外，还承担着旅游观光，新闻发布等功能。动力保障要兼顾发射，旅游，生活等功能，本文基于广电系统安全播出供配电系统常见问题及原因，系统设计、设备配置、优化改造、运行维护等方面所做的工作及取得的经验，为广播电视的安全优质播出提供不间断高质量的供电保障，希望对兄弟单位有所参考和借鉴。提高广播电视技术系统电力保障水平，提出几点建议。
2广电系统一级负荷应满足的要求
根据电力负荷分级的原则和有关电力设计规范，广电系统省级以上的播出单位的播出设备用电，室内照明均属一级负荷。广电系统一级负荷对供电电源系统的基本要求如下：(1)采用两个或多个独立电源供电(高压或低压)专线供电，所谓独立电源，指几个电源中，任意一个电源因故障停电时，其余电源还可以正常供电。要求两路高压外线进电，在高压柜内单母线分段，双路分列运行，互为备用或一用一备，可手动或自动切换。为防止单路市电停电，每单台变压器必须可带全部用电负荷，各播出机房设专用低压主备双配电柜分路进电、出电，分别供给主、备播出设备。主用播出设备接主用电源，备用播出设备接备用电源，不得混接，电源接插件应有明显标识，关键公用设备应选用双供电自动转换模块或配置专用UPS。(2) 变配电室应具备电源自动互投条件，对于两路电源一用一备或者两路电源分列运行的情况，根据目前设计规范规定，运行方式均为自投不自复，以避免在一路电源失电时互投动作一次，此路恢复来电时互投又动作一次。因此电源恢复供电时，需要手动操作恢复双路供电。3)对于特别重要的负荷必须配置应急电源，要严禁其他非插出负荷接人播出应急电源系统(4)播出供电系统设备配置应能在
保证播出的情况下可进行分路分段停电检修。 3我台供配电系统设计
3.1供电电源
根据负荷分级，本项目设计由市政不同区城变电站引人两路电
源，两路电源同时工作互为备用分列运行。当一路电源故障时，另路电源能承担全部一二级负荷供电，我台所用为航24板和经五板 10KV电源。两路同时供电，分列运行并自备发电机供电。
3.2变配电系统
由于空调主机房，给排水泵房，消防机房和弱电机房等大容量的用电设备均设置在地下室和地面一层位置，面广插播电视发射机房设置在塔顶段根据变配电所设计的相关规范及本建筑的特点，共设置了两座10/0.4KV变配电室，在地下一层设置四台1250KVA变压器，高压柜16面含进线柜，计量柜，PT柜，变压器柜，出线柜，联络柜，隔离柜等设备，低压柜40面，直流屏一套，负责塔底以及大部分
162
射工艺以及部分塔身和塔楼的供电负荷。两路主进与母联设备有可靠的电器闭锁，只能三合二，如果任意一路主进失电。可通过联络柜与隔离柜接通另外一路主进，从而实现一路电源负担所有负荷。
3.3低压配电系统
每两台变压器为一组主接线采用单母线分段运行方式正常时变压器分列运行，两段母线间设母联开关。当其中一台变压器故障时母联开关手动投人由另一台变压器担负两段母线所有重要负荷。低压配电系统采用放射式和树干式相结合的配电方式。对于单台容量较大的负荷和重要负荷采用放射式配电，对于照明及一般负荷采用树干式配电：消防负荷，计算机系统，航空障碍标志灯等重要负荷采用双电源供电末端自动切换的配电方式通信设备机房，网络设备房，计算机房和安保控制中心的用电采用专用双回路供电未端切换
3.4应急供电设施
本工程应急电源包括柴油发电机和UPS，EPS为重要负荷供电。本项目柴油发电机设置为1120KW，正常情况下，8台变压器互为主备，变压器低压侧有三段母线，连接发电机为应急母线。正常情况下，应急母线通过ATS与其中一段并列运行，该母线失压后通过联络开关使两段母线并列运行，当两路高压全部失电，应急母线通过ATS切换到发电机供电。在本系统中，自备发射机重点保障广播电视发射机用电，
为保证重要负荷的供电连续性，在工作电源因故停电，柴油发电机启动期间使用UPS和EPS作为应急电源，在消防控制室，弱电监控机房，客服中心，根据需要配置了供电可达30分钟的UPS设备，同时配置了用于应急照明，疏散指示所使用的EPS设备，安装于发射塔的塔身设备间内。
3.5设备检测监控系统
配电系统采用南京天溯自动化控制系统有限公司研制的 NTS8000配电站综合自动化系统作为后台微机监控系统。它采用分层分布式结构，模块化设计，整个系统网络化，系统所有高低压配电柜，直流屏，变压器通过通讯接口与监控系统相连。从而对系统进行
全面的监控，通讯，控制和计量等功能。 4结语
本系统中所有的低压电力电缆选用低烟无卤交联聚乙烯绝缘，聚氟乙烯护套铜芯电力电缆消防配电干线采用矿物绝缘电缆。线管线槽均涂有防火涂料。系统中所用器件均为业界内质量较高的 ABB设备，系统运行三年来，自2011年元且广播电视信号顺利开插至此，系统经历了多次外电闪断，强风，雷电等恶劣条件均表现良好，也为筹建中的高层重点单位配电系统设计提供了良好的参考，参考文献
[1]中国联合工程公司.GB50052-2009供配电系统设计规范[S].北京：中国计划出版社,2010
[2]陈艳.广播电视播出系统供配电存在的间题及建议.（广播与电视技术》2009.7.
