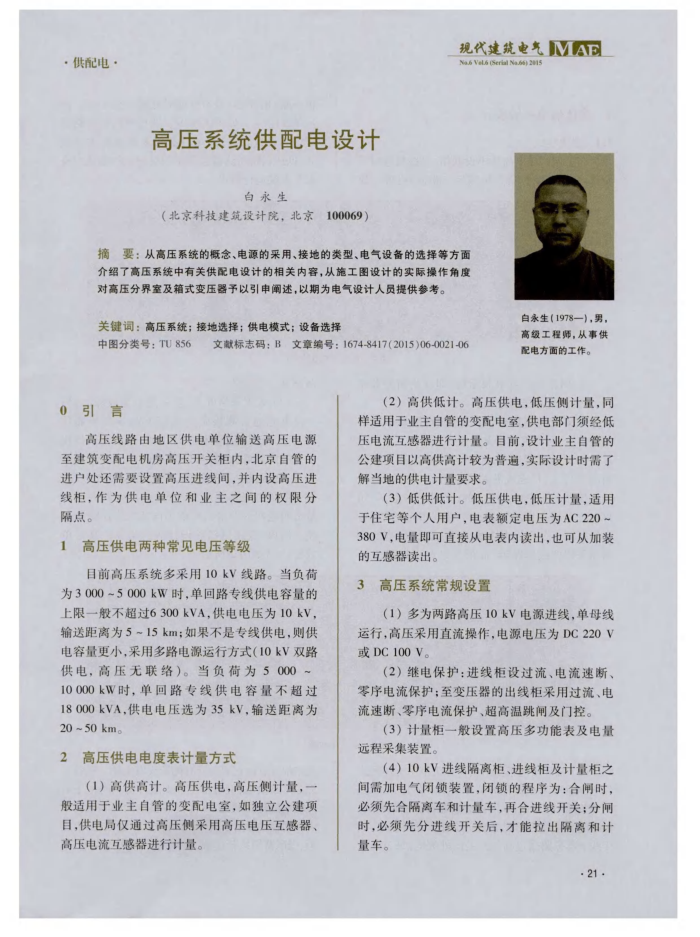

·供配电·
高压系统供配电设计
白永生
（北京科技建筑设计院，北京100069）
现代建筑电气MAE Na6Vel6(SerialNa600l
摘要：从高压系统的概念、电源的采用、接地的类型、电气设备的选择等方面介绍了高压系统中有关供配电设计的相关内容，从施工图设计的实际操作角度对高压分界室及箱式变压器予以引申阐述，以期为电气设计人员提供参考。
关键词：高压系统；接地选择供电模式：设备选择
中图分类号：TU856
0引言
文献标志码：B文章编号：1674-8417（2015）06-0021-06
自永生（1978—)，男，高级工程师，从事供配电方面的工作。
（2）高供低计。高压供电，低压侧计量，同样适用于业主自管的变配电室，供电部门须经低
高压线路由地区供电单位输送高压电源
至建筑变配电机房高压开关柜内，北京自管的进户处还需要设置高压进线间，并内设高压进线柜，作为供电单位和业主之间的权限分隔点。
高压供电两种常见电压等级 1
目前高压系统多采用10kV线路。当负荷为3000~5000kW时，单回路专线供电容量的上限一般不超过6300kVA，供电电压为10kV，输送距离为5~15km：如果不是专线供电，则供电容量更小，采用多路电源运行方式（10kV双路
供电，高压无联络）。当负荷为5000 10000kW时，单回路专线供电容量不超过 18000kVA.供电电压选为35kV.输送距离为 20~50km。
2高压供电电度表计量方式
（1）高供高计。高压供电，高压侧计量，一般适用于业主自管的变配电室，如独立公建项目，供电局仅通过高压侧采用高压电压互感器、高压电流互感器进行计量。
压电流互感器进行计量。目前，设计业主自管的公建项目以高供高计较为普遍，实际设计时需了解当地的供电计量要求。
（3）低供低计。低压供电，低压计量，适用于住宅等个人用户，电表额定电压为AC220~ 380V，电量即可直接从电表内读出，也可从加装的互感器读出。
3高压系统常规设置
（1）多为两路高压10kV电源进线，单母线运行，高压采用直流操作，电源电压为DC220V 或DC100V。
（2）继电保护：进线柜设过流、电流速断、零序电流保护：至变压器的出线柜采用过流、电流速断、零序电流保护、超高温跳闸及门控。
（3）计量柜一般设置高压多功能表及电量远程采集装置。
（4）10kV进线隔离柜、进线柜及计量柜之间需加电气闭锁装置，闭锁的程序为：合闸时，必须先合隔离车和计量车，再合进线开关：分闸时，必须先分进线开关后，才能拉出隔离和计量车。
· 21.
