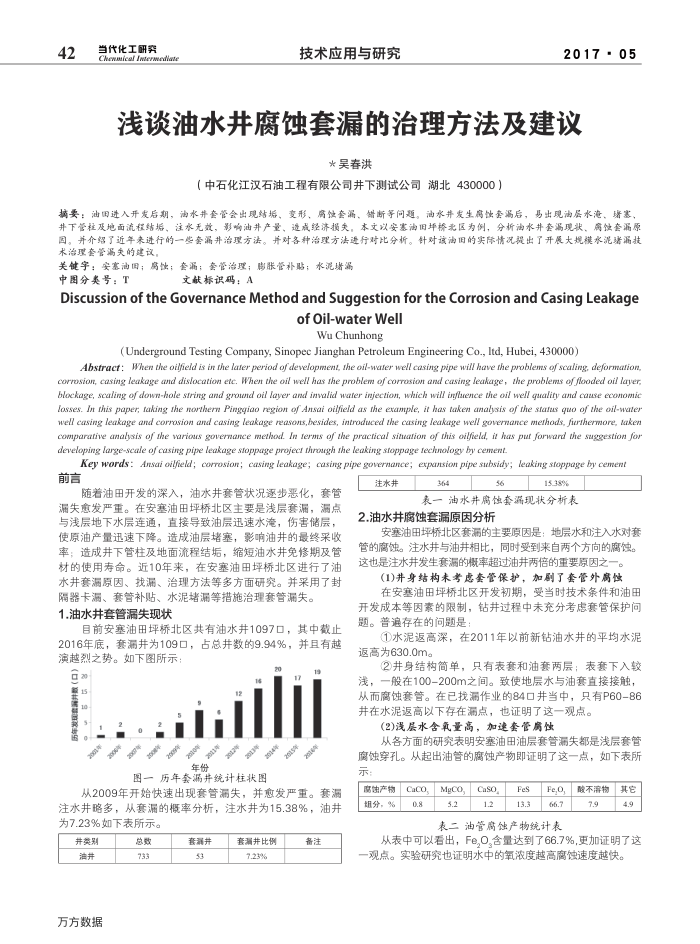

42
当代化工研究
wedlate
CW
miearIwey
技术应用与研究
2017-05
浅谈油水井腐蚀套漏的治理方法及建议，
*吴春洪
（中石化江汉石油工程有限公司井下测试公司湖北430000）
摘要：油因进入开发后期，油求并套管会出现站垢、变形、屑蚀套漏、错断等问题，油水并发生离蚀套漏后，易出现油层求滤、堵塞井下管程及地面流程结垢，注水无效，影响油井产量，遗成经济损失，本文以安塞油旧坪桥光区为例，分析油水井套漏现状、属蚀套漏原图。并介绍了近年来进行的一些套漏井治理方法。并对各种治理方法逐行对比分析。针对该油旧的实降情况提出了开展大规模水泥赌漏技术治理套管漏失的建议，
关键字：安塞油因；离蚀；套漏；套管治理；膨联管补站；水况堵漏
中图分类号：T
文献标识码：A
DiscussionoftheGovernanceMethodandSuggestionfortheCorrosionandCasingLeakage
of Oil-water Well Wu Chunhong
(Underground Testing Company, Sinopec Jianghan Petroleum Engineering Co., Itd, Hubei, 430000)
Abstract :When the oifield is in rhe later period of developmen, rhe oil-water well casing pipe wil have the problems of scaling, deformation corrosion, casing leakage and dislocation etc. When the oil wel has the problem of corrosiont and casing leakage, zhe problems of flooded oil lajper blockage, scaling of down-hole string and grotnd oil layer and invalid wafer injection, which will inflarence the oil well qurality and cause economic losses. In rhis paper; taking the norzhem Pingqiao region of .Ansai oifield as the example, it has taken analysis of rhe stafus quo of zhe oil-water well casing leakage and corrosion and casing leakage reasous,besides, introduced the casing leakage well govemance merhods, fizrthermore, laken compararive analysis of the variors govermance method. In ferms of zhe practical siaarion of rhis oif/ield, it has pur forward the suggestion for developing large-scale of casing pipe leakage stoppage projecr rhrough rhe leaking stoppage fechnology by cemen.
Key words : Ansai oifield; corrosion; casing leakage; casing pipe governance; expansion pipe suzbsidy; leaking stoppage by cement
前言
随着油田开发的深入，油水并套管状况逐步恶化，套管
漏失愈发严重。在安塞油田坪桥北区主要是浅层套漏，漏点与浅层地下水层连通，直接导致油层迅速水湾，伤害储层，使原油产量迅速下降。造成油层堵塞，影响油井的最终采收率：造成并下管柱及地面流程结垢，缩短油水并免修期及管材的使用寿命。近10年来，在安塞油田坪桥北区进行了油水井套漏原因、找漏、治理方法等多方面研究。并采用了封
隔器卡漏、套管补贴、水泥堵漏等措施治理套管漏失。 1.油水并套管漏失现状
目前安塞油田坪桥北区共有油水井1097口，其中截止 2016年底，套漏井为109口，占总井数的9.94%，并且有越演越烈之势。如下图所示
020 1
年份
图一历年套漏并统计柱状图
从2009年开始快速出现套管漏失，并愈发严重。套漏注水井略多，从套漏的概率分析，注水井为15.38%，油井为7.23%如下表所示。
并类别油井
方方数据
总数
套漏井 53
套漏井比例 7.23%
备注
注水井
364
56
15.38%
表一油水井腐蚀套漏现状分析表
2.油水井腐蚀套漏原因分析
安塞油田坪桥北区套漏的主要原因是：地层水和注入水对套管的腐蚀。注水井与油并相比，同时受到来自两个方向的腐蚀。这也是注水并发生套漏的概率超过油并两倍的重要原因之一。
(1)并身结构未考虑套管保护，加剧了套管外扇蚀
在安塞油田坪桥北区开发初期，受当时技术条件和油田开发成本等因素的限制，钻并过程中未充分考虑套管保护问题。普追存在的问题是
①水泥返高深，在2011年以前新钻油水井的平均水泥返高为630.0m。
(2并身结构简单，只有表套和油套两层：表套下入较浅，一般在100-200m之间。致使地层水与油套直接接触，从而离蚀套管。在已找漏作业的84口井当中，只有P60-86 并在水泥返高以下存在漏点，也证明了这一观点。
(2)浅层水含氧量高，加速套管房蚀
从各方面的研究表明安塞油田油层套管漏失都是浅层套管腐蚀穿孔。从起出油管的腐蚀产物即证明了这一点，如下表所示
离油产物组分，%
Caco, 0.8
Mgco, 5.2
Caso, 1.2
Fes 13.3
Fe,o, 66.7
表二油管腐蚀产物统计表
酸不溶物 7.9
其它 4.9
从表中可以看出，Fe,O,含量达到了66.7%,更加证明了这观点。实验研究也证明水中的氧浓度越高离蚀速度越快。
