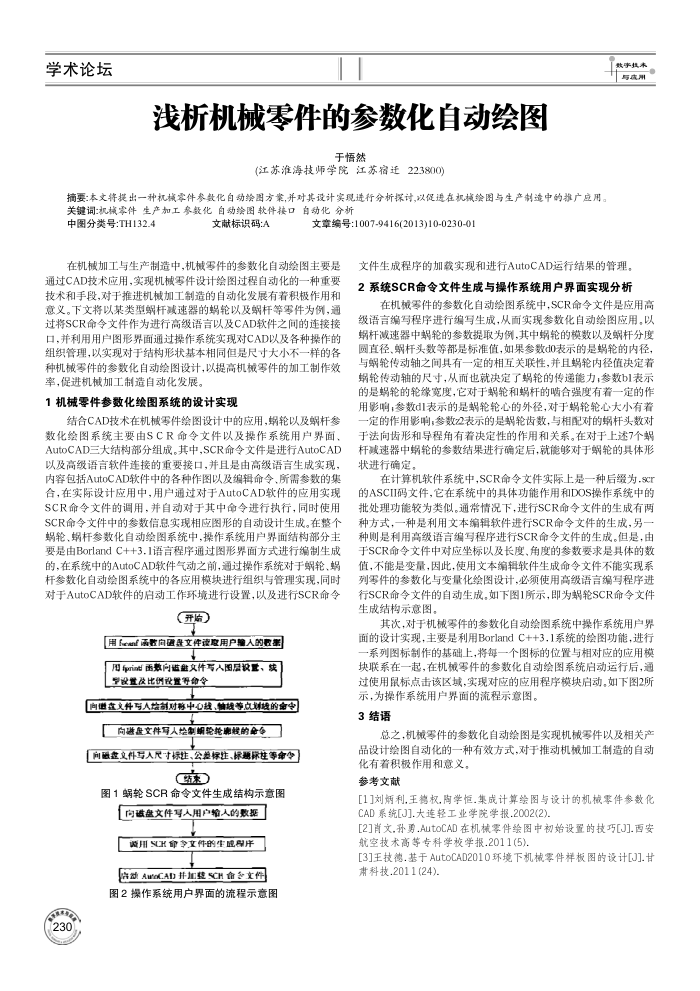

浅析机械零件的参数化自动绘图
于悟然
(江苏淮海技师学院江苏宿迁223800)
摘要：本文将提出一种机械零件参数化自动绘图方案，并对其设计实现进行分析探讨，以促遗在机械绘图与生产制造中的非广应用。关键词：机械零件生产加工参数化自动绘图软件接口自动化分析
中图分类号：TH132.4
文献标识码：A
文章编号：1007-9416(2013)10-0230-01
在机械加工与生产制造中，机械零件的参数化自动绘图主要是通过CAD技术应用，实现机械零件设计绘图过程自动化的一种重要技术和手段，对于推进机械加工制造的自动化发展有着积极作用和意义。下文将以某类型蜗杆减速器的蜗轮以及蜗杆等零件为例，通过将SCR命令文件作为进行高级语言以及CAD软件之间的连接接口，并利用用户图形界面通过操作系统实现对CAD以及各种操作的组织管理，以实现对于结构形状基本相同但是尺寸大小不一样的各种机械零件的参数化自动绘图设计，以提高机械零件的加工制作效率，促进机械加工制造自动化发展。
1机械零件参数化绘图系统的设计实现
结合CAD技术在机械零件绘图设计中的应用，蜗轮以及期杆参数化绘图系统主要由SCR命令文件以及操作系统用户界面、 AutoCAD三大结构部分组成，其中，SCR命令文件是进行AutoCAD 以及高级语言软件连接的重要接口，并且是由高级语言生成实现：内容包括AutoCAD软件中的各种作图以及编辑命令、所需参数的集合，在实际设计应用中，用户通过对于AutoCAD软件的应用实现 SCR命令文件的调用，并自动对于其中命令进行执行，同时使用 SCR命令文件中的参数信息实现相应图形的自动设计生成。在整个蜗轮、蜗杆参数化自动绘围系统中，操作系统用户界面结构部分主要是由BorlandC++3.1语言程序通过图形界面方式进行编制生成的，在系统中的AutoCAD软件气动之前，通过操作系统对于蜗轮、蜗杆参数化自动绘图系统中的各应用模块进行组织与管理实现，同时对于AutoCAD软件的启动工作环境进行设置，以及进行SCR命令
（开
用beanf函数向遗量文件试度用户撞人的费用fpriat西数向造盘文件写入图层投置、孕设置及比供设置等命令
向继盘文件写人垃制对称中心线，轴线等点划线的审少向磁盘文件写人绘象轮轮痴的命会向磁整支科写人民寸标注、公差标注、标题标性等命少
图1蜗轮SCR命令文件生成结构示意图
向磁盘文件导人用户输人的数据诞用SH命今文件的生成片资动AwaCAD#加整SCH命文件图2操作系统用户界面的流程示意图
数事其务与质用
文件生成程序的加载实现和进行AutoCAD运行结果的管理。 2系统SCR命令文件生成与操作系统用户界面实现分析
在机概零件的参数化自动绘图系统中，SCR命令文件是应用高级语言编写程序进行编写生成，从面实现参数化自动绘图应用。以蜗杆减速器中竭轮的参数提取为例，其中蜗轮的模数以及期杆分度圆直径、蜗杆头数等都是标准值，如果参数do表示的是蜗轮的内径，与蜗轮传动轴之闻具有一定的相互关联性，并且蜗轮内径值决定着蜗轮传动轴的尺寸，从而也就决定了蜗轮的传递能力，参数bl表示的是蜗轮的轮缘宽度，它对于蜗轮和蜗杆的啮合强度有着一定的作用影响；参数d1表示的是蜗轮轮心的外径，对于蜗轮轮心大小有着定的作用影响；参数2表示的是竭轮齿数，与相配对的蜗杆头数对于法间齿形和导程角有着决定性的作用和关系。在对于上述7个杆减速器中蜗轮的参数结果进行确定后，就能够对于蜗轮的具体形状进行确定。
在计算机软件系统中,SCR命令文件实际上是一种后缓为.scr 的ASCII码文件，它在系统中的具体功能作用和DOS操作系统中的批处理功能较为类似。通常情况下，进行SCR命令文件的生成有两种方式，一种是利用文本编辑软件进行SCR命令文件的生成，另种则是利用高级语言编写程序进行SCR命令文件的生成。但是，由于SCR命令文件中对应坐标以及长度、角度的参数要求是具体的数值，不能是变量，因此，使用文本编辑软件生成命令文件不能实现系列零件的参数化与变量化绘图设计，必须使用高级语言编写程序进行SCR命令文件的自动生成。如下图1所示，即为蜗轮SCR命令文件生成结构示意图。
其次，对于机械零件的参数化自动绘图系统中操作系统用户界面的设计实现，主要是利用BorlandC++3.1系统的绘图功能，进行系列图标制作的基础上，将每一个图标的位置与相对应的应用模块联系在一起，在机械零件的参数化自动绘图系统启动运行后，通过使用鼠标点击该区域，实现对应的应用程序模块启动，如下图2所
示，为操作系统用户界面的流程示意图。 3结语
总之，机械零件的参数化自动绘图是实现机械零件以及相关产品设计绘图自动化的一种有效方式，对于推动机械加工制造的自动
化有着积极作用和意义。参考文献
[1]刘利.王稳权陶学恒.集成计算绘图与设计的机械零件参数化 CAD系统[J1.大连轻工业学院学报.2002(2)
[2]肖文.孙勇.AutoCAD在机械零件绘图中初始设置的技巧[J].西安航空技术高等专科学校学报.2011(5)。
[3]王技德.基于AutoCAD201O环境下机械零件样板图的设计[J].甘肃科技.2011(24).
