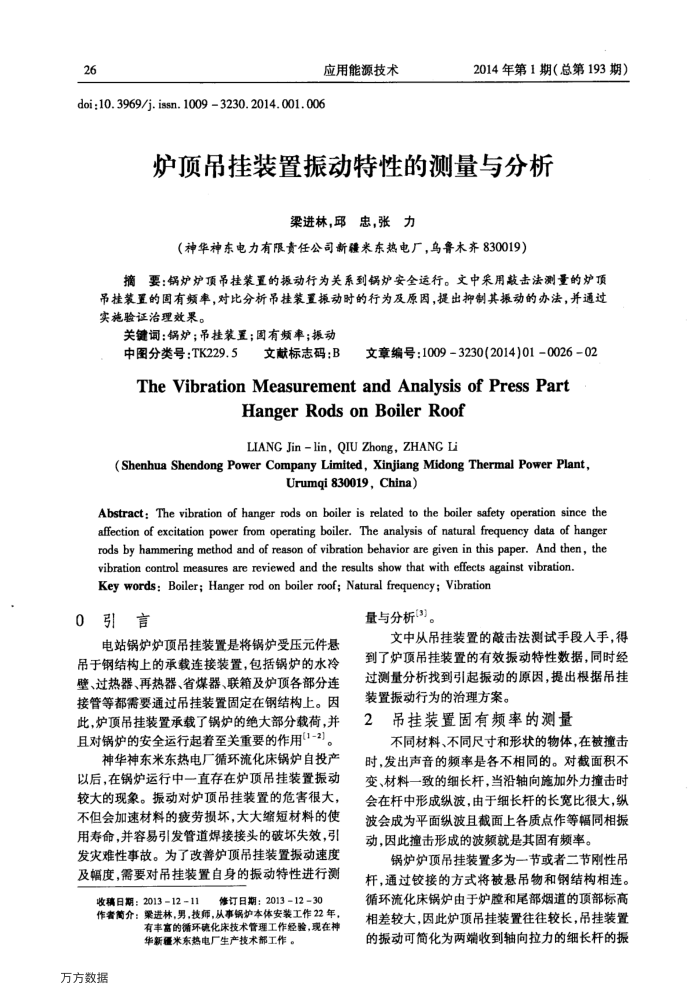

应用能源技术
doi:10.3969/j.issn.10093230.2014.001.006
2014年第1期（总第193期）
炉顶吊挂装置振动特性的测量与分析
梁进林，邱忠，张力
（神华神东电力有限责任公司新疆米东热电厂，乌鲁木齐830019）
摘要：锅炉炉顶吊挂装置的振动行为关系到锅炉安全运行。文中采用鼓击法测量的炉顶吊挂装置的固有频率，对比分析吊挂装置振动时的行为及原因，提出抑制其振动的办法，并通过实施验证治理效果。
关键调：锅炉；吊挂装置；固有频率；振动
3文章编号：1009-3230(2014)01-002602
中图分类号：TK229.5文献标志码：B
TheVibrationMeasurementandAnalysisofPressPart
HangerRodsonBoilerRoof LIANG Jin lin,QIU Zhong,ZHANG Li
(Shenhua Shendong Power CompanyLimited,XinjiangMidongThermal PowerPlant,
Urumqi830019，China）
Abstract: The vibration of hanger rods on boiler is related to the boiler safety operation since the affection of excitation power from operating boiler.The analysis of natural frequency data of hanger rods by hammering method and of reason of vibration behavior are given in this paper. And then, the
vibration control measures are reviewed and the results show that with effects against vibration. Key words: Boiler; Hanger rod on boiler roof; Natural frequency; Vibration
0引言
电站锅炉炉顶吊挂装置是将锅炉受压元件悬吊于钢结构上的承载连接装置，包括锅炉的水冷壁、过热器、再热器、省煤器、联箱及炉顶各部分连接管等都需要通过吊挂装置固定在钢结构上。因此，炉顶吊挂装置承载了锅炉的绝大部分载荷，并且对锅炉的安全运行起着至关重要的作用(1-2)。
神华神东米东热电厂循环流化床锅炉自投产以后，在锅炉运行中一直存在炉顶吊挂装置振动较大的现象。振动对炉顶吊挂装置的危害很大，不但会加速材料的疲劳损坏，大大缩短材料的使用寿命，并容易引发管道焊接接头的破坏失效，引发灾难性事故。为了改善炉顶吊挂装置振动速度及幅度，需要对吊挂装置自身的振动特性进行测收稿日期：201312-11
修订日期：20131230
作者简介：策进林，男，技师，从事锅炉本体安装工作22年
有丰富的循环硫化床技术管理工作经验，现在种华新疆米东热电厂生产技术部工作。
万方数据
量与分析[3]。
文中从吊挂装置的敲击法测试手段人手，得到了炉顶吊挂装置的有效振动特性数据，同时经过测量分析找到引起振动的原因，提出根据吊挂装置振动行为的治理方案。
2吊挂装置固有频率的测量
不同材料、不同尺寸和形状的物体，在被撞击时，发出声音的频率是各不相同的。对截面积不变、材料一致的细长杆，当沿轴向施加外力撞击时会在杆中形成纵波，由于细长杆的长宽比很大，纵波会成为平面纵波且截面上各质点作等幅同相振动，因此撞击形成的波频就是其固有频率。
锅炉炉顶吊挂装置多为一节或者二节刚性吊杆，通过铰接的方式将被悬吊物和钢结构相连。循环流化床锅炉由于炉膛和尾部烟道的顶部标高相差较大，因此炉顶吊挂装置往往较长，吊挂装置的振动可简化为两端收到轴向拉力的细长杆的振
