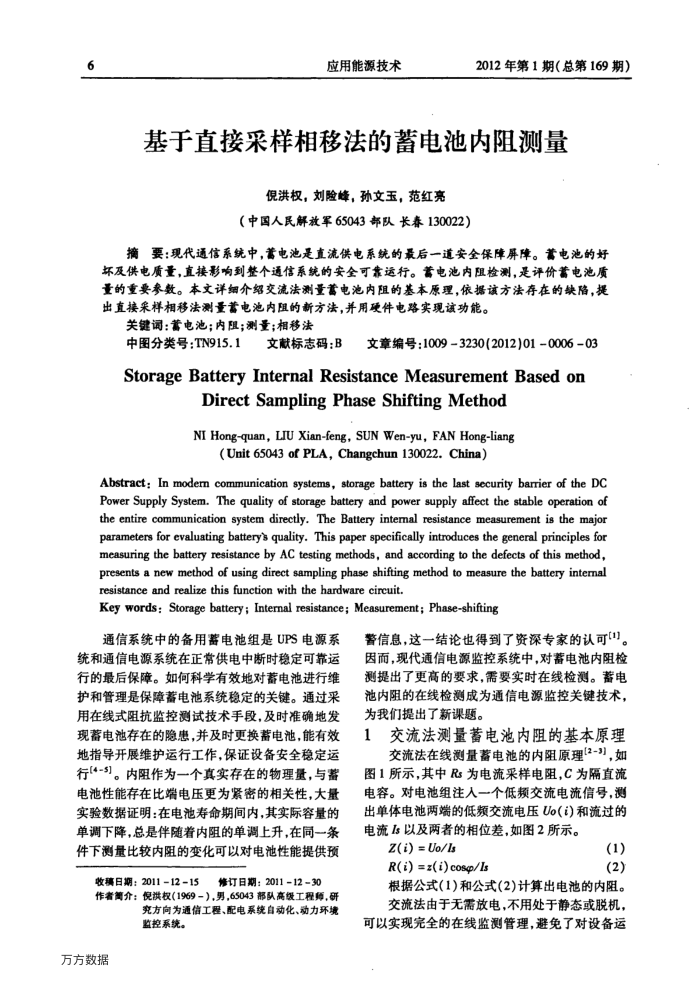

应用能源技术
2012年第1期（总第169期）
基于直接采样相移法的蓄电池内阻测量
倪洪权，刘险峰，孙文玉，范红亮
（中国人民解放军65043部队长春130022）
摘要：现代通信系统中，蓄电池是直流供电系统的最后一道安全保障屏障。蓄电池的好坏及供电质量，直接影响到整个通信系统的安全可靠运行。蓄电池内阻检测，是评价蓄电池质量的重要参数。本文详细介绍交流法测量蓄电池内阻的基本原理，依据该方法存在的缺陷，提出直接采样相移法测量蓄电池内阻的新方法，并用硬件电路实现该功能。
关键调：蓄电池；内阻；测量；相移法
中图分类号：TN915.1文献标志码：B文章编号：1009-3230(2012)01-0006-03 StorageBatteryInternalResistanceMeasurementBasedon
DirectSamplingPhaseShiftingMethod NI Hong-quan, LIU Xian-feng, SUN Wen-yu, FAN Hong-liang
(Unit 65043of PLA,Changchun130022.China)
Abstract: In modem communication systems, storage battery is the last security barrier of the DC Power Supply System. The quality of storage battery and power supply affect the stable operation of the entire communication system directly. The Battery intemal resistance measurement is the major eeaaaeeea measuring the battery resistance by AC testing methods, and according to the defects of this method, presents a new method of using direct sampling phase shifting method to measure the battery intermal resistance and realize this function with the hardware circuit.
Key words:Storage battery; Internal resistance; Measurement; Phase-shifting
通信系统中的备用馨电池组是UPS电源系
统和通信电源系统在正常供电中断时稳定可靠运行的最后保障。如何科学有效地对荐电池进行维护和管理是保障蓄电池系统稳定的关键。通过采用在线式阻抗监控测试技术手段，及时准确地发现荐电池存在的隐患，并及时更换替电池，能有效地指导开展维护运行工作，保证设备安全稳定运行[4-5]。内阻作为一个真实存在的物理量，与蓄电池性能存在比端电压更为紧密的相关性，大量实验数据证明：在电池寿命期间内，其实际容量的单调下降，总是伴随着内阻的单调上升，在同一条件下测量比较内阻的变化可以对电池性能提供预
收稿日期：20111215
修订日期：20111230
作者简介：倪洪权（1969-），男，65043部队高级工程师，研
充方向为通信工程、配电系统自动化、动力环境监控系统。
万方数据
警信息，这一结论也得到了资深专家的认可[1]。因而，现代通信电源监控系统中，对蓄电池内阻检测提出了更高的要求，需要实时在线检测。蒂电池内阻的在线检测成为通信电源监控关键技术，为我们提出了新课题。
1
交流法测量蓄电池内阻的基本原理交流法在线测量蓄电池的内阻原理[2-3]，如
图1所示，其中Rs为电流采样电阻，C为隔直流电容。对电池组注入一个低频交流电流信号，测出单体电池两端的低频交流电压Uo(i)和流过的电流Is以及两者的相位差，如图2所示。
Z(i) =Uo/ls
R(i) =z(i)cosp/Is
(1)(2)
根据公式(1)和公式(2)计算出电池的内阻。交流法由于无需放电，不用处于静态或脱机，
可以实现完全的在线监测管理，避免了对设备运
