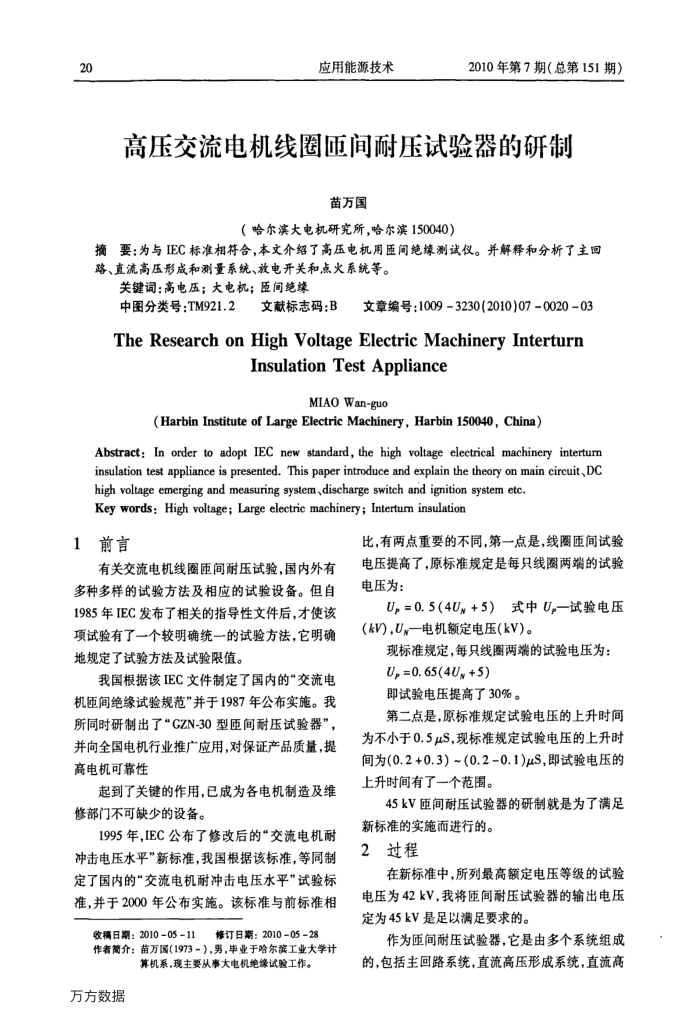

高压交流电机线圈匝间耐压试验器的研制
苗万国
（哈尔滨大电机研究所，哈尔滨150040）
摘要：为与IEC标准相符合，本文介绍了高压电机用匠间绝缘测试仪。并解释和分析了主回路、直流高压形成和测量系统、放电开关和点火系统等。
关键词：高电压；大电机；區间绝缘
中图分类号：TM921.2文献标志码：B
文章编号：10093230(2010)07-0020-03
B
The Research on High Voltage Electric Machinery Interturn
InsulationTestAppliance
MIAOWan-guo
(Harbin Institute of Large Electric Machinery, Harbin 150040, China)
ea insulation test appliance is presented. This paper introduce and explain the theory on main circuit,DC
high voltage emerging and measuring system,discharge switch and ignition system etc. Key words: High voltage; Large electric machinery; Interturmn insulation
旱興
有关交流电机线圈匝间耐压试验，国内外有多种多样的试验方法及相应的试验设备。但自 1985年IEC发布了相关的指导性文件后，才使该项试验有了一个较明确统一的试验方法，它明确地规定了试验方法及试验限值。
我国根据该IEC文件制定了国内的“交流电机匝间绝缘试验规范”并于1987年公布实施。我所同时研制出了“GZN-30型匝间耐压试验器”，并向全国电机行业推广应用，对保证产品质量，提高电机可靠性
起到了关键的作用，已成为各电机制造及维修部门不可缺少的设备。
1995年，IEC公布了修改后的“交流电机耐冲击电压水平”新标准，我国根据该标准，等同制定了国内的“交流电机耐冲击电压水平”试验标准，并于2000年公布实施。该标准与前标准相
收稿日期：2010-05-11
修订日期：20100528
作者简介：苗万国（1973－），男，毕业于哈尔滨工业大学计
算机系，现主要从事大电机绝缘试验工作。
万方数据
比，有两点重要的不同，第一点是，线圈匝间试验电压提高了，原标准规定是每只线圈两端的试验电压为：
Up=0.5（4Ux+5）式中U,一试验电压（kV)，Ux—电机额定电压(kV）。
现标准规定，每只线圈两端的试验电压为： U,=0.65(4U+5)
即试验电压提高了30%。
第二点是，原标准规定试验电压的上升时间为不小于0.5μS,现标准规定试验电压的上升时间为(0.2+0.3）~（0.2-0.1)μS,即试验电压的上升时间有了个范围。
45kV匝间耐压试验器的研制就是为了满足
新标准的实施而进行的。 2过程
在新标准中，所列最高额定电压等级的试验电压为42kV，我将匝间耐压试验器的输出电压定为45kV是足以满足要求的。
作为匝间耐压试验器，它是由多个系统组成的，包括主回路系统，直流高压形成系统，直流高
