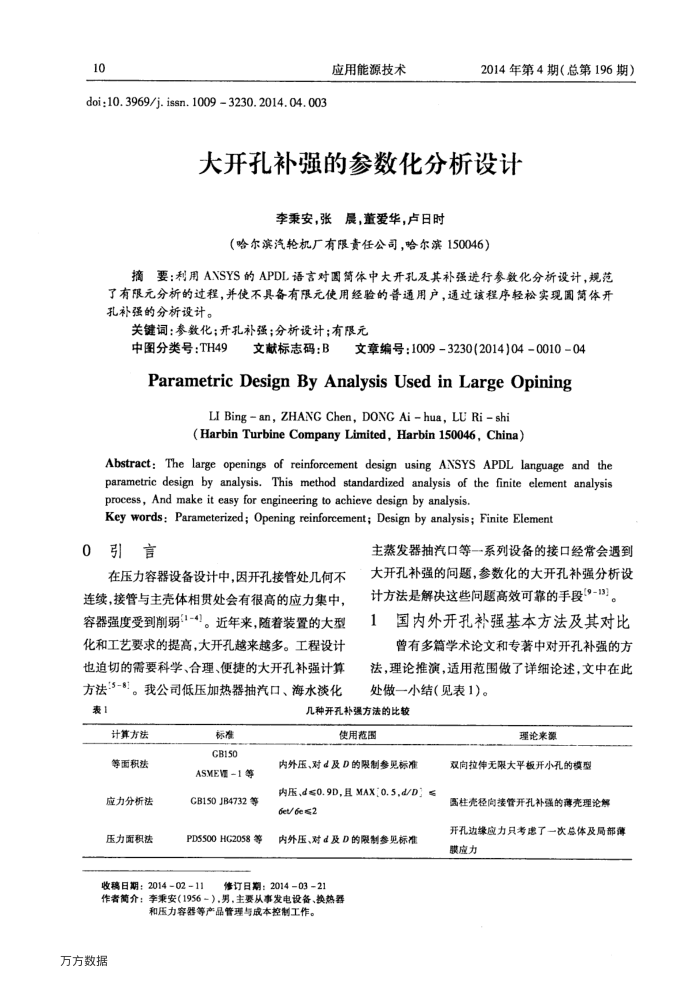

10
doi:10. 3969/j. issn. 1009 3230.2014.04.003
应用能源技术
2014年第4期（总第196期）
大开孔补强的参数化分析设计
李秉安，张晨，董爱华，卢日时
（哈尔滨汽轮机厂有限责任公司，哈尔滨150046）
摘要：利用ANSYS的APDL语言对圆简体中大开孔及其补强进行参数化分析设计，规范了有限元分析的过程，并使不具备有限元使用经验的普通用户，通过该程序轻松实现圆简体开孔补强的分析设计。
关键词：参数化：开孔补强：分析设计：有限元
中图分类号：TH49
文献标志码：B
文章编号：10093230(2014)04001004
Parametric Design By Analysis Used in Large Opining
LI Bing an, ZHANG Chen, DONG Ai -hua, LU Ri - shi(Harbin Turbine Company Limited,Harbin 150046,China)
Abstract:The large openings of reinforcement design using ANSYS APDL language and the parametric design by analysis. This method standardized analysis of the finite element analysis process, And make it easy for engineering to achieve design by analysis.
Key words: Parameterized; Opening reinforcement; Design by analysis; Finite Element
0引言
在压力容器设备设计中，因开孔接管处几何不连续，接管与主壳体相贯处会有很高的应力集中，容器强度受到削弱1-4]。近年来，随着装置的大型化和工艺要求的提高，大开孔越来越多。工程设计也追切的需要科学、合理、便捷的大开孔补强计算方法*5-8。我公司低压加热器抽汽口、海水淡化
表1
计算方法等面积法
应力分析法压力面积法
标准 GB150 ASME训-1等
CB150JB4732等 PD5500 HG2058等
主蒸发器抽汽口等一系列设备的接口经常会遇到大开孔补强的间题，参数化的大开孔补强分析设计方法是解决这些问题高效可靠的手段(9-13)。
国内外开孔补强基本方法及其对比曾有多篇学术论文和专著中对开孔补强的方
法，理论推演，适用范围做了详细论述，文中在此处做一小结(见表1)。
几种开孔补强方法的比较
使用范围
内外压、对d及D的限制参见标准内压d≤0.9D，且MAX0.5,d/D Get/6e2
内外压、对d及D的限制参见标准
收稿日期：2014-02-11
修订日期：20140321
作者简介：李秉安（1956-），男，主要从事发电设备、换热器
和压力容器等产品管理与成本控制工作。
万方数据
理论来额
双向拉伸无限大平板开小孔的模型
高柱壳径向接管开孔补强的薄壳理论解开孔边缘应力只考患了一次总体及局部薄膜应力
