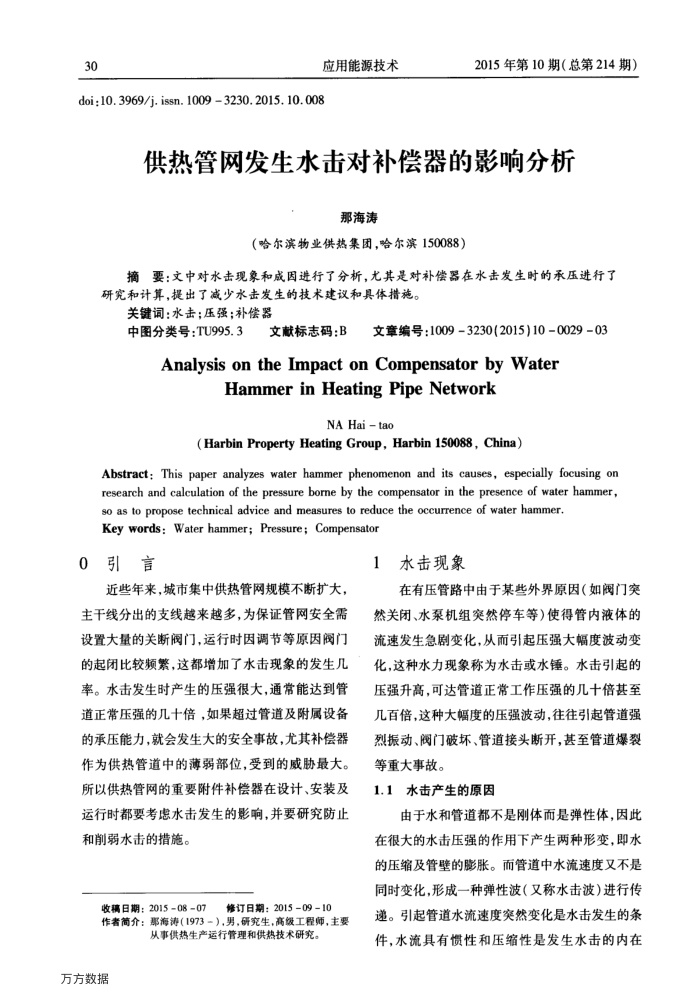

30
应用能源技术
doi:10. 3969/j. issn. 1009 3230. 2015. 10. 008
2015年第10期（总第214期）
供热管网发生水击对补偿器的影响分析
那海涛
（哈尔滨物业供热集团，哈尔滨150088）
摘要：文中对水击现象和成因进行了分析，光其是对补偿器在水击发生时的承压进行了研究和计算，提出了减少水击发生的技术建议和具体措施。
关键词：水击；压强；补偿器
中图分类号：TU995.3
文献标志码：B
文章编号：10093230(2015)100029-03
AnalysisontheImpactonCompensatorbyWater
HammerinHeatingPipeNetwork
NA Haitao
(HarbinPropertyHeatingGroup.Harbin150088，China）
Abstract:This paper analyzes water hammer phenomenon and its causes,especially focusing on research and calculation of the pressure borne by the compensator in the presence of water hammer,
so as to propose technical advice and measures to reduce the occurrence of water hammer. Key words:Water hammer; Pressure; Compensator
0引言
近些年来，城市集中供热管网规模不断扩大，主干线分出的支线越来越多，为保证管网安全需设置大量的关断阀门，运行时因调节等原因阀门的起闭比较频繁，这都增加了水击现象的发生几率。水击发生时产生的压强很大，通常能达到管道正常压强的几十倍，如果超过管道及附属设备的承压能力，就会发生大的安全事故，尤其补偿器作为供热管道中的薄弱部位，受到的威胁最大。所以供热管网的重要附件补偿器在设计、安装及运行时都要考虑水击发生的影响，并要研究防止和削弱水击的措施。
收稿日期：2015-08-07
修订日期：20150910
作者简介：那海涛（1973-），男，研究生，高级工程师，主要
从事供热生产运行管理和供热技术研究。
万方数据
1水击现象
在有压管路中由于某些外界原因（如阀门突然关闭、水泵机组突然停车等)使得管内液体的流速发生急剧变化，从而引起压强大幅度波动变化，这种水力现象称为水击或水锤。水击引起的压强升高，可达管道正常工作压强的几十倍甚至几百倍，这种大幅度的压强波动，往往引起管道强烈振动、阀门破坏、管道接头断开，甚至管道爆裂等重大事故。
1.1水击产生的原因
由于水和管道都不是刚体而是弹性体，因此在很大的水击压强的作用下产生两种形变，即水的压缩及管壁的膨胀。而管道中水流速度又不是同时变化，形成一种弹性波（又称水击波)进行传递。引起管道水流速度突然变化是水击发生的条件，水流具有惯性和压缩性是发生水击的内在
