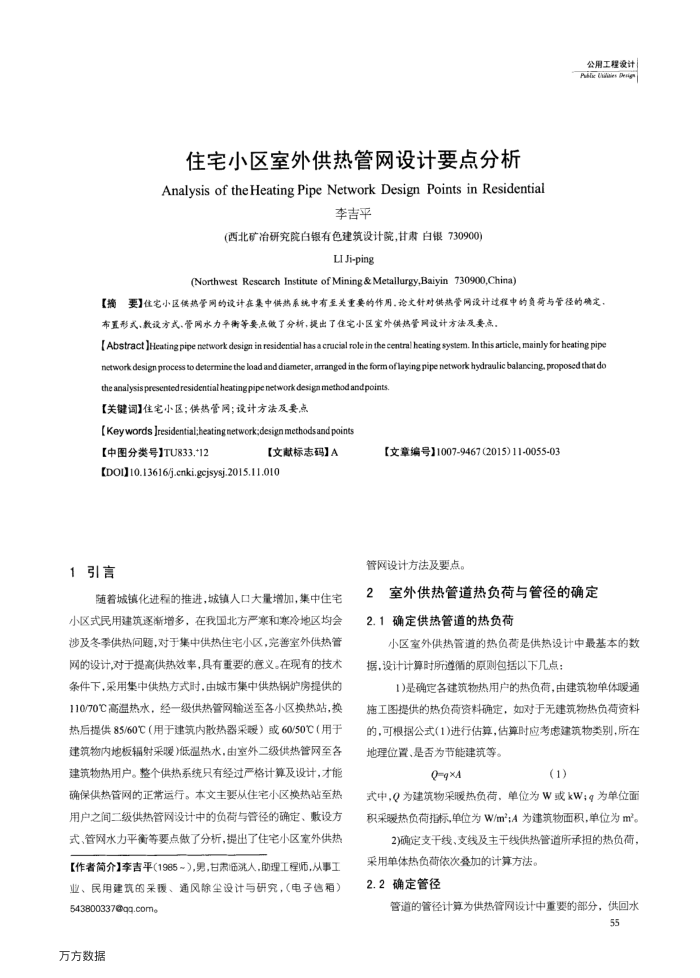

住宅小区室外供热管网设计要点分析 Analysis of theHeatingPipe Network Design Points in Residential
李吉平
(西北矿冶研究院白银有色建筑设计院，甘肃白银730900)
LIJi-ping
(Northwest Rescarch Institute of Mining& Metallurgy,Baiyin 730900,China)
公用工程渡计 Ais Eiaaes Deng
【摘要】住宅小区供热管网的设计在集中供热系统中有至关重要的作用，论文针对供热管网设计过程中的负劳与管径的确定布置形式，数设方式.管网水力平街等要点做了分析，提出了住宅小区室外供热管网设计方法及要点，
[Abstract ]Heatingpipe network design inresidential hasa crucial rolein the centralheating system.Inthis article, mainlyfor heating pipe network design processto determine the load and diameter,arranged in the form oflaying pipe network hydraulic balancing, proposed that do
the analysispresentedresidential heatingpipe network design method andpoints.【关键词】住宅小区；供热管网；设计方法及要点
[Keywords Jresidential;heating network;design methodsand points
【中图分类号】TU833.*12
【文献标志码】A
[DO1]10.13616/j.cnki.gejsysj.2015.11.010 1引言
随着城镇化进程的推进，城镇人口大量增加，集中住宅小区式民用建筑逐渐增多，在我国北方严赛和赛冷地区均会涉及冬季供热间题，对于集中供热住宅小区，完善室外供热管网的设计,对于提高供热效率，具有重要的意义。在现有的技术条件下，采用集中供热方式时，由城市集中供热锅炉房提供的 110/70℃高温热水，经一级供热管网输送至各小区换热站，换热后提供85/60℃（用于建筑内散热器采暖）或60/50℃（用于建筑物内地板辐射采暖)低温热水，由室外二级供热管网至各建筑物热用户。整个供热系统只有经过严格计算及设计，才能确保供热管网的正常运行。本文主要从住宅小区换热站至热用户之间二级供热管网设计中的负荷与管径的确定、敷设方式、管网水力平衡等要点做了分析，提出了住宅小区室外供热【作者简介1李吉平(1985～），男，甘需临人，助理工程师，从事工业、民用建筑的采暖、通风除尘设计与研究，（电子信箱）
543800337@qq.come 万方数据
[文章编号】1007-9467(2015)11-0055-03 管网设计方法及要点。
室外供热管道热负荷与管径的确定 2
2.1确定供热管道的热负荷
小区室外供热管道的热负荷是供热设计中最基本的数据，没计计算时所遵循的原则包括以下几点：
1)是确定各建筑物热用户的热负荷，由建筑物单体暖通施工图提供的热负荷资料确定，如对于无建筑物热负荷资料的，可根据公式(1)进行估算，估算时应考虑建筑物类别，所在地理位置、是否为节能建筑等。
Q=qxA
(1)
式中，Q为建筑物采暖热负荷，单位为W或kW；q为单位面积采暖热负荷指标,单位为W/m;A为建筑物面积，单位为m。
2)确定支干线、支线及主干线供热管道所承担的热负荷，
采用单体热负荷依次叠加的计算方法。 2.2确定管径
管道的管径计算为供热管网设计中重要的部分，供回水
