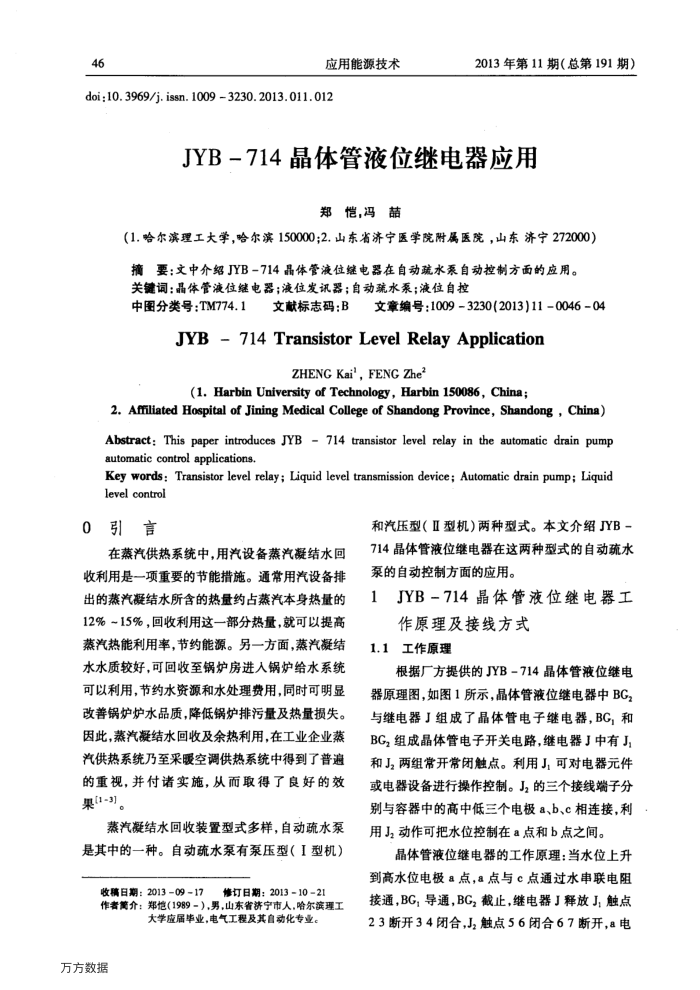

应用能源技术
doi:10.3969/j. issn. 1009 3230.2013.011.012
2013年第11期（总第191期）
JYB-714晶体管液位继电器应用
郑恺，冯喆
（1.哈尔滨理工大学，哈尔滨150000;2.山东省济宁医学院附属医院，山东济宁272000）
摘要：文中介绍JYB-714晶体管液位继电器在自动疏水泵自动控制方面的应用。关键词：晶体管液位继电器；液位发讯器：自动疏水泵；液位自控
中图分类号：TM774.1文献标志码：B文章编号：1009-3230(2013)11-0046-04
JYB-714TransistorLevelRelayApplication
ZHENG Kai',FENG Zhe
(1. Harbin University of Technology, Harbin 150086, China;
2.Affiliated Hospital of Jining Medical College of Shandong Province, Shandong , China) Abstract:This paper introduces JYB-714 transistor level relay in the automatic drain pump automatic control applications.
Key words: Transistor level relay; Liquid level transmission device; Automatic drain pump; Liquid level control
0引言
在蒸汽供热系统中，用汽设备蒸汽凝结水回收利用是一项重要的节能措施。通常用汽设备排出的蒸汽凝结水所含的热量约占蒸汽本身热量的 12%~15%，回收利用这一部分热量，就可以提高蒸汽热能利用率，节约能源。另一方面，蒸汽凝结水水质较好，可回收至锅炉房进人锅炉给水系统可以利用，节约水资源和水处理费用，同时可明显改善锅炉炉水品质，降低锅炉排污量及热量损失。因此，蒸汽凝结水回收及余热利用，在工业企业蒸汽供热系统乃至采暖空调供热系统中得到了普遍的重视，并付诸实施，从而取得了良好的效果(1-3)。
蒸汽凝结水回收装置型式多样，自动疏水泵是其中的一种。自动疏水泵有泵压型（I型机）
收稿日期：201309-17
修订日期：2013-1021
作者黄介：郑恺（1989－），男，山东省济宁市人，哈尔滨理工
大学应届毕业，电气工程及其自动化专业。
万方数据
和汽压型（Ⅱ型机）两种型式。本文介绍JYB 714晶体管液位继电器在这两种型式的自动疏水泵的自动控制方面的应用。
JYB-714晶体管液位继电器工 1
作原理及接线方式 1.1工作原理
根据厂方提供的JYB-714晶体管液位继电器原理图，如图1所示，晶体管液位继电器中BG 与继电器J组成了晶体管电子继电器，BG，和 BG,组成晶体管电子开关电路，继电器J中有J，和J，两组常开常闭触点。利用J，可对电器元件或电器设备进行操作控制。J的三个接线端子分别与容器中的高中低三个电极a、b、c相连接，利用J动作可把水位控制在a点和b点之间。
晶体管液位继电器的工作原理：当水位上升到高水位电极a点，a点与c点通过水串联电阻接通，BG，导通，BG，截止，继电器J释放J，触点 23断开34闭合，J，触点56闭合67断开，a电
