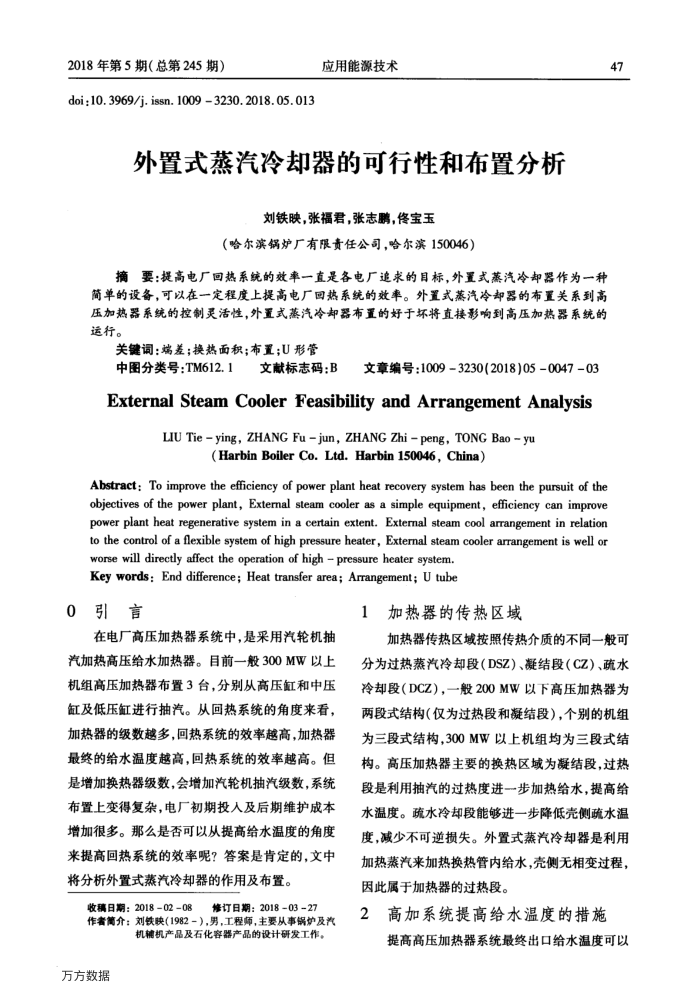

2018年第5期（总第245期）
doi:10.3969/j. issn. 1009 3230.2018.05.013
应用能源技术
外置式蒸汽冷却器的可行性和布置分析
刘铁映，张福君，张志鹏，佟宝玉
（哈尔滨锅炉厂有限责任公司，哈尔滨150046）
摘要：提高电厂回热系统的效率一直是各电厂求的目标，外置式蒸汽冷却器作为一种简单的设备，可以在一定程度上提高电厂回热系统的效率。外置式蒸汽冷却器的布置关系到高压加热器系统的控制灵活性，外置式蒸汽冷却器布置的好于坏将直接影响到高压加热器系统的运行。
关键词调：端差；换热面积；布置；U形管
文献标志码：B文章编号：1009-3230(2018)05-0047-03
中图分类号：TM612.1
ExternalSteamCoolerFeasibilityandArrangementAnalysis
LIU Tie ying, ZHANG Fu -jun, ZHANG Zhi -peng, TONG Bao -yu
(Harbin Boiler Co.Ltd.Harbin 150046, China)
Abstract: To improve the efficiency of power plant heat recovery system has been the pursuit of the objectives of the power plant, Extemal steam cooler as a simple equipment, efficiency can improve power plant heat regenerative system in a certain extent. Extemal steam cool arrangement in relation
47
to the control of a flexible system of high pressure heater, Extermal steam cooler arrangement is well or
aaeseaao Key words: End difference; Heat transfer area; Arrangement; U tube
0引言
在电厂高压加热器系统中，是采用汽轮机抽汽加热高压给水加热器。目前一般300MW以上机组高压加热器布置3台，分别从高压缸和中压缸及低压缸进行抽汽。从回热系统的角度来看，加热器的级数越多，回热系统的效率越高，加热器最终的给水温度越高，回热系统的效率越高。但是增加换热器级数，会增加汽轮机抽汽级数，系统布置上变得复杂，电厂初期投人及后期维护成本增加很多。那么是否可以从提高给水温度的角度来提高回热系统的效率呢？答案是肯定的，文中将分析外置式蒸汽冷却器的作用及布置。
收稿日期：2018-02-08
修订日期：2018-03-27
作奢简介：刘铁映（1982-），男，工程师，主要从事锅炉及汽
机辅机产品及石化容器产品的设计研发工作。
万方数据
1加热器的传热区域
加热器传热区域按照传热介质的不同一般可分为过热蒸汽冷却段（DSZ）、凝结段（CZ）、疏水冷却段（DCZ），一般200MW以下高压加热器为两段式结构（仅为过热段和凝结段），个别的机组为三段式结构，300MW以上机组均为三段式结构。高压加热器主要的换热区域为凝结段，过热段是利用抽汽的过热度进步加热给水，提高给水温度。疏水冷却段能够进一步降低壳侧疏水温度，减少不可逆损失。外置式蒸汽冷却器是利用加热蒸汽来加热换热管内给水，壳侧无相变过程，因此属于加热器的过热段。
2
高加系统提高给水温度的措施
提高高压加热器系统最终出口给水温度可以
