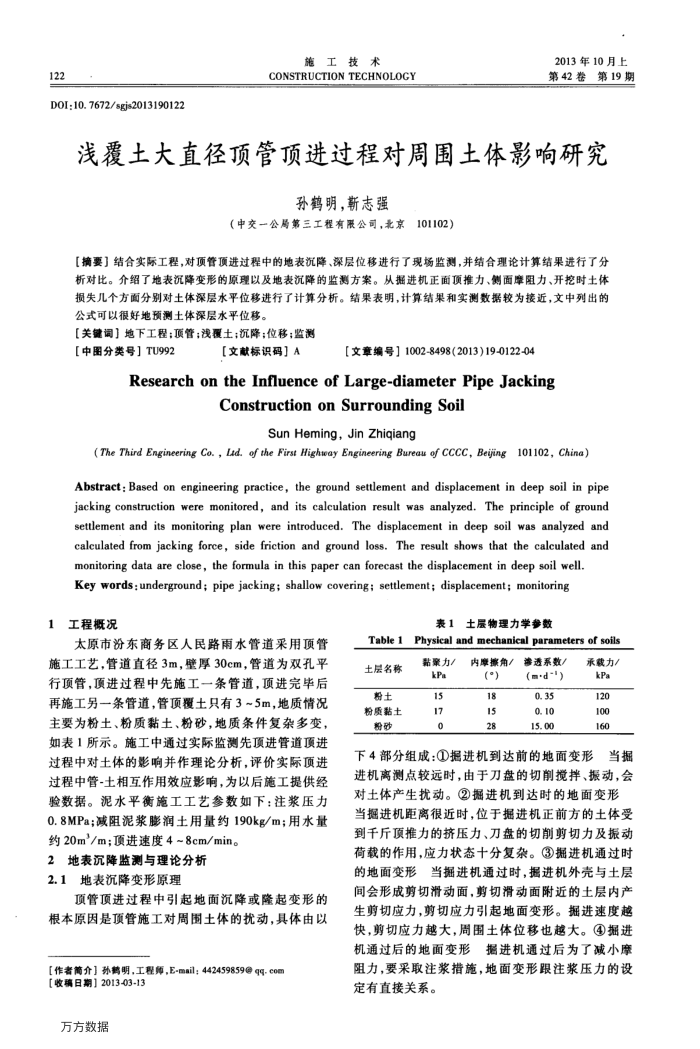

122
DOI:10. 7672/sgjs2013190122
施工技术
CONSTRUCTION TECHNOLOGY
2013年10月上第42卷
第19期
浅覆土大直径顶管顶进过程对周围土体影响研究
孙鹤明，靳志强
（中交一公局第三工程有限公司，北京101102）
【摘要】结合实际工程，对顶管顶进过程中的地表沉降、深层位移进行了现场监测，并结合理论计算结果进行了分析对比。介绍了地表沉降变形的原理以及地表沉降的监测方案。从掘进机正面顶推力、侧面摩阻力、开挖时土体损失几个方面分别对土体深层水平位移进行了计算分析。结果表明，计算结果和实测数据较为接近，文中列出的公式可以很好地预测土体深层水平位移。
【关键词】地下工程；项管；浅覆士；沉降；位移；监测
【中图分类号】TU992
【文献标识码】A
【文章编号】1002-8498(2013)19-0122-04
ResearchontheInfluenceofLarge-diameterPipeJacking
Construction on Surrounding Soil
Sun Heming, Jin Zhiqiang
(The Third Engineering Co. , Lad. of the First Higheay Engineering Bureau of CCCC, Bejing 101102, China) Abstract: Based on engineering practice, the ground settlement and displacement in deep soil in pipe akeeeaeeaae settlement and its monitoring plan were introduced. The displacement in deep soil was analyzed and calculated from jacking force, side friction and ground loss. The result shows that the calculated and
monitoring data are close, the formula in this paper can forecast the displacement in deep soil well. Key words:underground; pipe jacking; shallow covering; settlement; displacement; monitoring
工程概况
太原市汾东商务区人民路雨水管道采用顶管
施工工艺，管道直径3m，壁厚30cm，管道为双孔平行顶管，顶进过程中先施工一条管道，项进完毕后再施工另一条管道，管顶覆土只有3~5m，地质情况主要为粉土、粉质黏土、粉砂，地质条件复杂多变，如表1所示。施工中通过实际监测先项进管道项进过程中对土体的影响并作理论分析，评价实际项进过程中管-土相互作用效应影响，为以后施工提供经验数据。泥水平衡施工工艺参数如下：注浆压力 0.8MPa；减阻泥浆膨润土用量约190kg/m；用水量约20m/m；顶进速度4~8cm/min。
2地表沉降监测与理论分析 2.1地表沉降变形原理
顶管顶进过程中引起地面沉降或隆起变形的根本原因是顶管施工对周围土体的扰动，具体由以【作者简介】孙鹤明，工程师，E-mail；442459859@qq.com
【收稿日期】2013-03-13 万方数据
Table1 土层名称粉土粉质黏土盛保
表1土层物理力学参数
Physical and mechanical parameters of soils
黏聚力/ kPa 15 17 0
内摩擦角/(°) 18 15 28
渗透系数/(m·d-") 0.35 0.10 15.00
承载力/ kPa 120 100 160
下4部分组成：①掘进机到达前的地面变形
当掘
进机离测点较远时，由于刀盘的切前搅拌、振动，会对土体产生扰动。②掘进机到达时的地面变形当掘进机距离很近时，位于掘进机正前方的土体受到千斤顶推力的挤压力、刀盘的切削剪切力及振动荷载的作用，应力状态十分复杂。③掘进机通过时的地面变形当掘进机通过时，摇进机外壳与土层间会形成剪切滑动面，剪切滑动面附近的土层内产生剪切应力，剪切应力引起地面变形。掘进速度越快，剪切应力越大，周围土体位移也越大。④掘进
揭进机通过后为了减小摩
机通过后的地面变形
阻力，要采取注浆措施，地面变形跟注浆压力的设定有直接关系。
