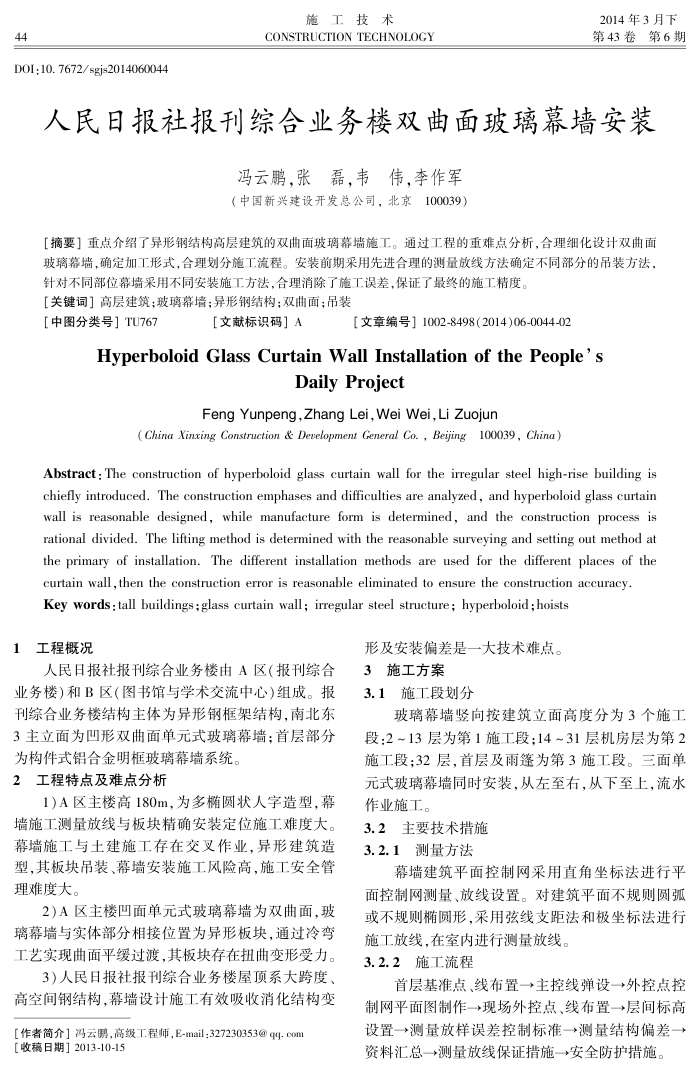

44
DOI:10. 7672/sgjs2014060044
施工技术
CONSTRUCTION TECHNOLOGY
2014年3月下第43卷第6期
人民日报社报刊综合业务楼双曲面玻璃幕墙安装
冯云鹏，张磊，韦伟，李作军（中国新兴建设开发总公司，北京100039）
[摘要]重点介绍了异形钢结构高层建筑的双曲面玻璃幕墙施工。通过工程的重难点分析，合理细化设计双曲面玻璃幕墙，确定加工形式，合理划分施工流程。安装前期采用先进合理的测量放线方法确定不同部分的吊装方法，
针对不同部位幕墙采用不同安装施工方法，合理消除了施工误差，保证了最终的施工精度。【关键词］高层建筑；玻璃幕墙；异形钢结构；双曲面；吊装
［中图分类号］TU767
【文献标识码］A
[文章编号］1002-8498(2014)06-0044-02
HyperboloidGlassCurtainWallInstallationofthePeople's
Daily Project
Feng Yunpeng,Zhang Lei,Wei Wei,Li Zuojun
( China Xinxing Construction & Development General Co. , Beijing 100039, China)
Abstract : The construction of hyperboloid glass curtain wall for the irregular steel high-rise building is chiefly introduced.The construction emphases and difficulties are analyzed, and hyperboloid glass curtain wall is reasonable designed,while manufacture form is determined,and the construction process is rational divided. The lifting method is determined with the reasonable surveying and setting out method at the primary of installation. The different installation methods are used for the different places of the
curtain wall,then the construction error is reasonable eliminated to ensure the construction accuracy. Key words : tall buildings;glass curtain wall; irregular steel structure; hyperboloid ;hoists
1工程概况
人民日报社报刊综合业务楼由A区（报刊综合业务楼）和B区（图书馆与学术交流中心）组成。报刊综合业务楼结构主体为异形钢框架结构，南北东 3主立面为凹形双曲面单元式玻璃幕墙：首层部分
为构件式铝合金明框玻璃幕墙系统。 2工程特点及难点分析
1）A区主楼高180m，为多椭圆状人字造型，幕墙施工测量放线与板块精确安装定位施工难度大。幕墙施工与土建施工存在交叉作业，异形建筑造型，其板块吊装、幕墙安装施工风险高，施工安全管理难度大。
2）A区主楼凹面单元式玻璃幕墙为双曲面，玻璃幕墙与实体部分相接位置为异形板块，通过冷弯工艺实现曲面平缓过渡，其板块存在扭曲变形受力。
3）人民日报社报刊综合业务楼屋顶系大跨度、高空间钢结构，幕墙设计施工有效吸收消化结构变
【作者简介】冯云聘，高级工程师，E-mail327230353@qq-con[收稿日期］2013-10-15
形及安装偏差是一大技术难点。 3施工方案
3.1施工段划分
玻璃幕墙竖向按建筑立面高度分为3个施工段：2~13层为第1施工段；14~31层机房层为第2 施工段；32层，首层及雨篷为第3施工段。三面单元式玻璃幕墙同时安装，从左至右，从下至上，流水作业施工。
3.2主要技术措施 3.2.1测量方法
幕墙建筑平面控制网采用直角坐标法进行平面控制网测量、放线设置。对建筑平面不规则圆弧或不规则椭圆形，采用弦线支距法和极坐标法进行
施工放线，在室内进行测量放线。 3.2.2施工流程
首层基准点、线布置→主控线弹设一→外控点控制网平面图制作一→现场外控点、线布置一→层间标高设置→测量放样误差控制标准→测量结构偏差→ 资料汇总一→测量放线保证措施一安全防护措施。
